請問TI工程師：
小弟目前有一個需求,需要量測產品在休眠時的電流,量測範圍約0-5mA之間,量測AD後再送給MCU去做判斷,請問是否有建議的精密放大器(包裝SOIC8),若是有Application Note能否先提供給小弟參考,感謝！
需量測0-5mA電流,有無建議的精密放大器！
user5871112 提问时间: 2023-10-11 12:00:41 / 已解决7个回答
Amy Luo 回答时间: 2023-10-11 12:28:31您好，
所测电路的共模电压范围是多少呢
关于检测电流的文档：
www.ti.com/.../slyb194d.pdf
www.ti.com/.../slyy154.pdf
- user5871112 回答时间: 2023-10-11 12:54:20
Amy前輩： 您好,感謝回覆及所提供的參考資料.預計要測試的產品為藍芽模組(Vcc=3.3V),所以共模電壓應該會低於5V(Max),但是產品跟資料小弟還沒拿到... 若是以量測藍芽模組在休眠模式下的電流來說,不知前輩會建議走High Side還是Low Side,感謝！
- user5871112 回答时间: 2023-10-11 13:12:06
Amy前輩：
您好,確認了資料之後, 外部的VBAT為12VP,內部電路轉3.3V工作電壓給藍芽模組...
- user5871112 回答时间: 2023-10-11 13:39:34

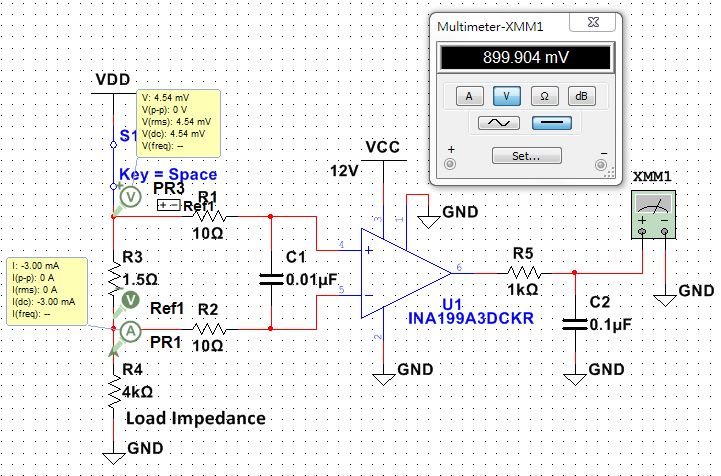

user5871112 回答时间: 2023-10-11 14:05:34 假設量測為0.003A,Rsense=1.5R,VDIFF=0.0045V,選用Gain=200,則Vout=0.9V.
希望預期的ADC能量測到3mA=3V,但Rsense也不希望用得太大,所以必須做二級放大才適合.
在此引用INA199示範...
- Amy Luo 回答时间: 2023-10-11 14:24:58
高侧测量/低侧测量都可以，高侧测量主要是输入共模电压高些，需要选择高输入共模电压的运放，高侧测量/低侧测量的优缺点可以查看我上面给您链接文档slyb194d的第3页说明。
- user5871112 回答时间: 2023-10-11 14:53:21
Amy前輩：
您好,感謝您的回覆,小弟就是看完您提供的資料才知道如何去選擇適合的電流感測放大器及應用,非常感謝您的協助！
