电压过零检测的问题:在输入电压大于50V时比较器输出为脉冲波形，正常应该为方波才对?将输入电压由电压发生器更换为电压源时，电路就输出不了波形了。电压源为直流电源，应该一样能够比较。输出高电平或低电平？
自己搭建了电压过零检测电路和电流过零检测电路仿真模型，仿真电路输出与分析不符合。
user5220728 提问时间: 2023-10-11 10:17:31 / 已解决9个回答
- user5220728 回答时间: 2023-10-11 10:40:24
Vdetect.TSCCdetect.TSC
KW X 回答时间: 2023-10-11 11:00:10输入超范围了，确实有误。
- user5220728 回答时间: 2023-10-11 11:24:53
为什超范围了？我查看datasheet 比较器的Vcm为 (V-)-0.2 (V +)-0.2 正负极输入电压 Vin为 （V--0.2 （V+）-0.2

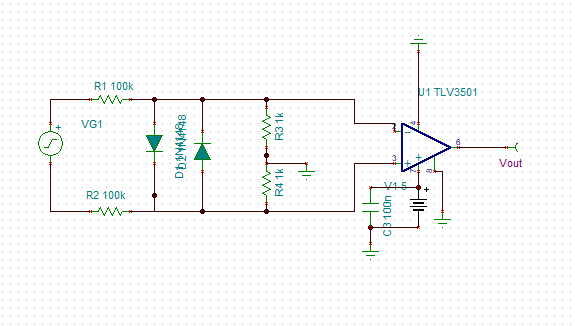

这个仿真中，因为二极管的钳位作用，输入电压只有0.7V

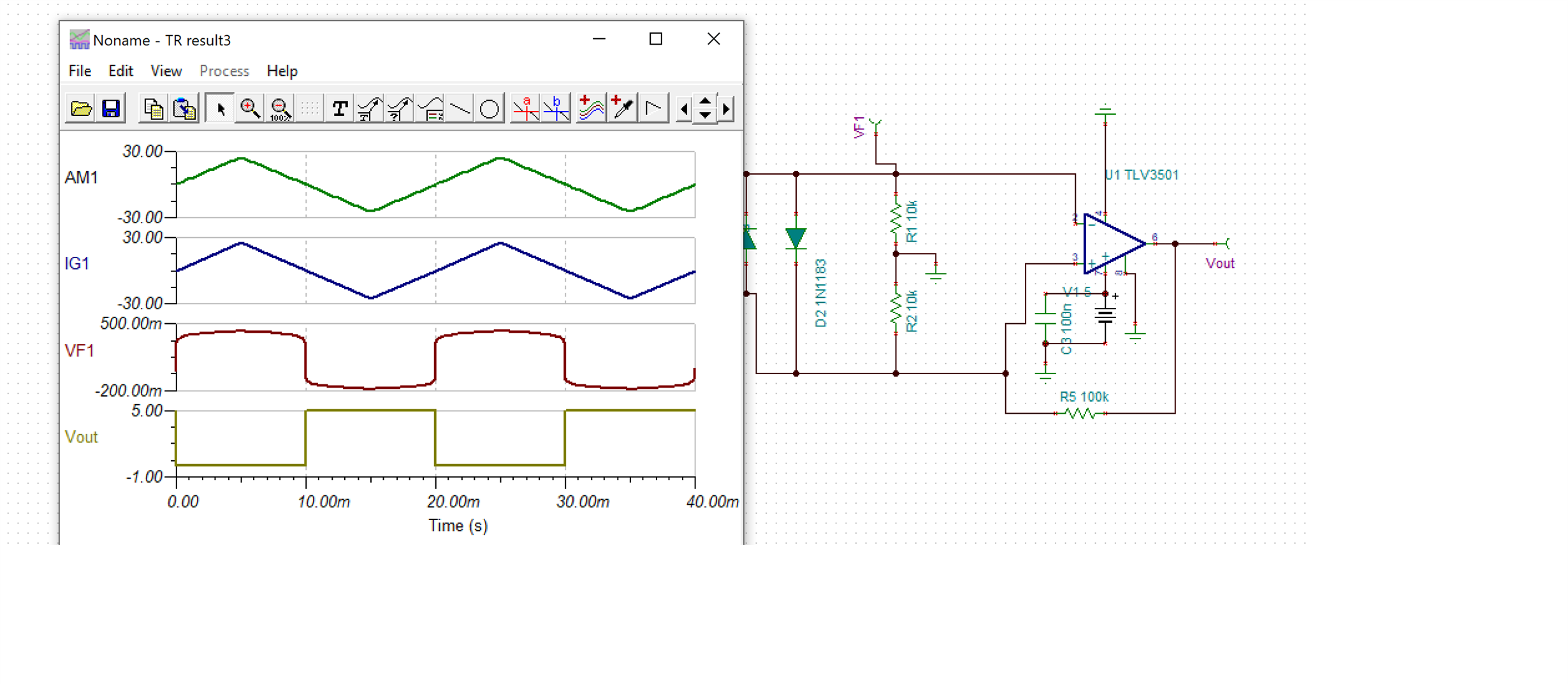

Kailyn Chen 回答时间: 2023-10-11 11:42:28 您好，这个是您的电路仿真的模型，输出为方波，您指的更换哪里为电压源？
user5220728 回答时间: 2023-10-11 12:00:02 - user5220728 回答时间: 2023-10-11 12:16:53

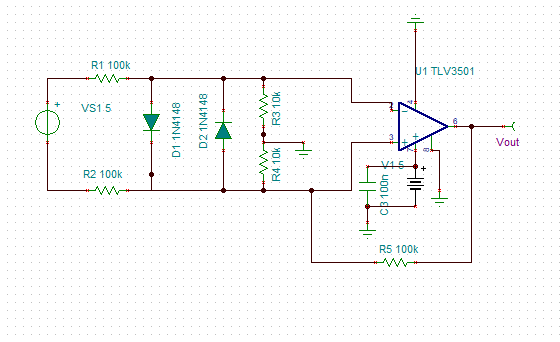

将正弦电压发生器替换为直流电压源，就不能输出结果了
user5220728 回答时间: 2023-10-11 12:49:07 输入电压低的时候比较器输出为方波，输入电压高时输出的为脉冲波
- KW X 回答时间: 2023-10-11 13:15:18
－0.7V没抄－0.2V吗？？？
＋－0.2V是输入极限而非可以工作极限。
- user5220728 回答时间: 2023-10-11 13:32:42
嗯，谢谢。
