user5903549 提问时间: 2023-10-11 09:27:49 / 已解决TPA3116在播放音乐时，声音非常大时（已出现截止失真）会啪啪响，请问有办法解决么？
用TCD-781曲目测试发现，当播放曲目3,4,5时(17hz/0db正弦波)，推挽输出幅度只要超过最大门限（2倍PVCC），输出就出现保护，此时无任何输出，持续时间大概为六七个震荡周期(16us)，之后又有输出然后再保护。播放高于31hz曲目时，音量过大只会失真但是不会出现短暂保护，初步分析应该为类似DC保护的功能起作用了，但是没有latch锁死，只是停震六七个震荡周期(16us),请问这个问题有没办法解决
播放频率高于61hz正弦波时,音量调最大,虽然输出失真,但只是削尖峰,如图1:
但是播放频率不高于31hz正弦波时,当音量逐渐增大到失真时,就会出现短暂停震,此时喇叭就啪啪响,如图2:
user5903549 回答时间: 2023-10-11 09:47:57震荡模式为BTL,BD-Modulation,震荡频率400khz,电感10uh,滤波电容684,两片级联输出4声道,一主一从,都是26db增益,单端输入,另一端用对称的形式电容耦合接地(改成差分输入也一样).
KW X 回答时间: 2023-10-11 10:09:22水塘太小，都拉的欠压保护了。
不过啪啪响是喇叭打底了。别问我61Hz为啥不打底。。。呵呵，你懂滴。

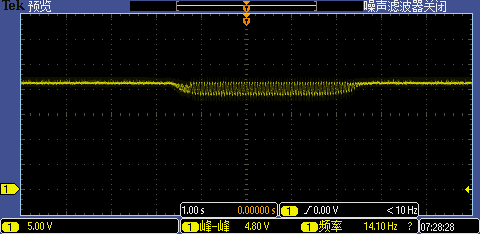

user5903549 回答时间: 2023-10-11 10:28:02 不是触发欠压保护，之前用示波器同步测试过电源纹波，满载时18-21V之间波动，确保不会欠压，如图所示
KW X 回答时间: 2023-10-11 10:47:37有没有电源和输出两个信号叠在一起的波形？
