采用NE5532做恒流源，并用S9013扩流电路如下图，电路在工作时（电路上电时输入100mV直流信号，输出用万用表短接到地并测量输出电流）S9013烧毁，根据手册描述9013的IC电流可以500mA，输入100mV直流信号理论对应输出100mA电流，实际却会烧毁9013。这是因为三极管工作时电源直接通过R6短路到地了吗？有什么办法可以解决这个问题使电路可以输出400mA左右的电流呢？
NE5532-Howland恒流源
1nnocent 提问时间: 2023-10-11 09:02:14 / 已解决
如需获得 8个回答
KW X 回答时间: 2023-10-11 09:30:37三极管除了电压电流以外，是否还知道有个额定功率？是否知道咋定义的？
唉！把S9013的数据表抄十遍！
Amy Luo 回答时间: 2023-10-11 09:56:59- 1nnocent 回答时间: 2023-10-11 10:27:23
+5V供电，万用表测电流档，红表笔接J1的1引脚，黑表笔接J1的2引脚
1nnocent 回答时间: 2023-10-11 10:58:31 - KW X 回答时间: 2023-10-11 11:23:14

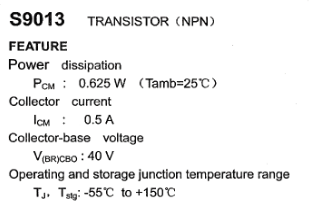

这是在一平方英寸覆铜上焊接9013时的极限功率。如果没有大面积覆铜，连0.3W都没有。5V工作；烧；少不了。
- KW X 回答时间: 2023-10-11 11:40:05
R5在此也是败笔之一。NE5532输出能力很强且有大约2.5V的饱和压降。
低值负载时，一旦负载电压低于2V，电路不再稳流而成射随器，电流根本无法稳住，三极管基极也很容易烧掉。
- 1nnocent 回答时间: 2023-10-11 12:09:01
R5在实际电路中焊接的是1kΩ的电阻
- Amy Luo 回答时间: 2023-10-11 12:26:47
+5V供电，万用表测电流档，红表笔接J1的1引脚，黑表笔接J1的2引脚，相当于负载短路至GND，将近0.5W的功率由9013吸收，如果散热做的不好，很容易烧的，建议在9013 集电极与VCC间串个电阻，多余的功率由这个电阻吸收。
