设计了一个AMC1200采集信号的电路，现在需要将输出的差分信号给单片机的AD，用于数据采集。现在求一个靠谱的差分信号转单端输出的电路。
求一个AMC1200输出的差分信号转单端输出的电路。
user4240676 提问时间: 2023-10-17 06:45:03 / 已解决10个回答
xyz549040622 回答时间: 2023-10-17 07:18:12差分转单端的话，因为运放都是差分输入的，所以差分转单端，就可以使用普通运放来实现，再根据带宽要求，供电要求选择就好了。
KW X 回答时间: 2023-10-17 07:50:26用两差分输出端用两等值电阻相加作为0基准，用其中一个信号做信号做标准差分运算放大器输入；输出直接给AD即可。
Amy Luo 回答时间: 2023-10-17 08:07:17您好，
用普通运放搭建一个减法电路就可以，考虑所选运放的信号带宽、输入信号范围、输入共模电压等参数满足要求。

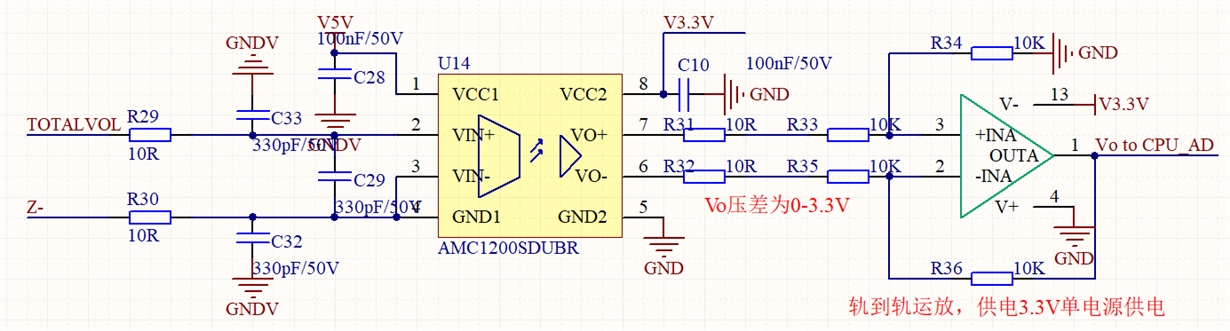

user4240676 回答时间: 2023-10-17 08:34:56 是像这个样子吗？我现在有点担忧，因为我是直接给cpu采集数据，AMC1200输出端电压范围就是0-3.3V，轨到轨的运放进行单倍放大，不知道会不会有信号损失。
- Amy Luo 回答时间: 2023-10-17 09:00:23
您是采用的运放型号是什么呢，虽然是轨到轨的运放，但并不能保证输入输出信号范围是轨至轨的，有可能是VCC-0.1V，所以需要查看运放数据手册确认其输入输出信号范围。
串接的R31和R32会减小其放大倍数，另外，图中供电电压极性为什么与运放管脚定义相反呢

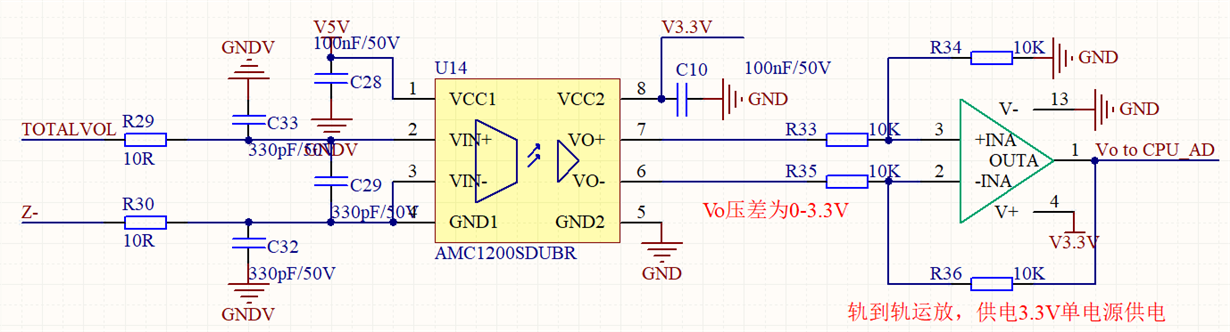

user4240676 回答时间: 2023-10-17 09:27:40 我现在选择的是OPA4171.您也可以帮忙推荐一款运放.电路图我关于y翻转了，没注意供电。我稍微更改下（运放的引脚定义先忽略，我随便找了一个运放作为示例）。
- user4240676 回答时间: 2023-10-17 09:44:20
或者我直接把AMC1200的输出VO-接地，VO+接单片机的AD口，相当于给一个基准，这样最简单，不知道这样有什么不妥。

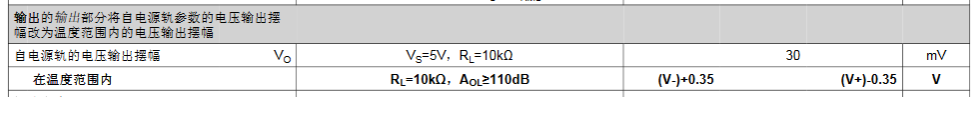

Amy Luo 回答时间: 2023-10-17 10:04:28 您好，OPA4171虽然数据手册有写是轨至轨输出，但是看输出参数不是完全轨至轨的见下图，且不是轨至轨输入的。
差分转单端：www.ti.com.cn/.../sbaa229.pdf
链接中TLV6001运放也是RIRO运放，但是其输出轨也完全达不到电源轨，差分转单端运放供电电压建议选5V，这样输入0-3.3V信号就不会受电源轨的影响了。
Elvis Lynagh 回答时间: 2023-10-17 10:31:01 请教一下， 有200MHz带宽的差分转单端的运放推荐吗？
- Amy Luo 回答时间: 2023-10-17 11:01:03
您好，像上面用户xyz549040622所说“运放都是差分输入的，所以差分转单端，就可以使用普通运放来实现，再根据带宽要求，供电要求选择就好了。”
您可以根据需求参数在下面链接中进行筛选。
TI 运放筛选链接：
www.ti.com.cn/.../products.html
