OPA454放大器,将反馈电阻的线紧贴powerpad布线是否可行

avatar user6236051 提问时间: 2023-10-21 18:07:07 / 已解决
Other Parts Discussed in Thread: OPA454

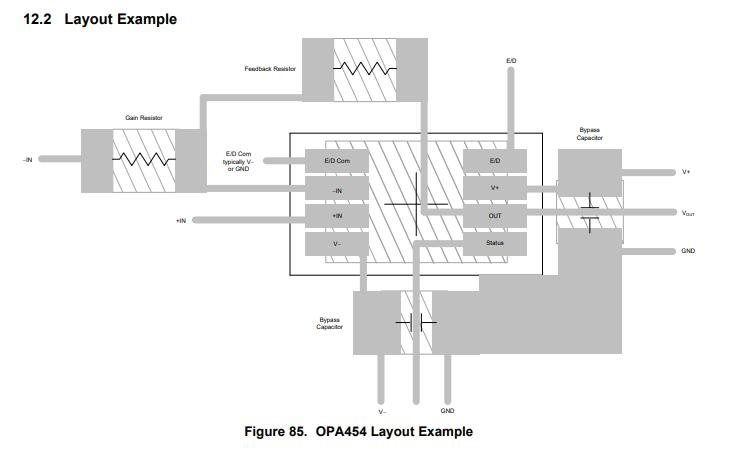

OPA454的数据手册里面Figure 85显示了以下这样的布线实例,其反馈电路在芯片的下方穿过,连接到了运放的6号引脚。

我在使用中给他加上了正负32V的电源,并按手册上要求的尺寸画了封装,请问如果我需要尽量在top层就将线路布置完成,我可以像下图这样将反馈电路紧贴着powerpad穿过芯片下方吗?它会对运放有什么影响吗?


如需获得 OPA454 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

2个回答
  • avatar user6236051
    回答时间: 2023-10-21 18:25:36

    图片的显示似乎有问题,我重新发一下

  • avatar Amy Luo
    回答时间: 2023-10-21 18:58:01

    您好,

    感谢对TI产品的关注!一般有powerpad的话芯片下面是不走线的,如果满足走线间距和走线宽度的要求,这应该是可以的
