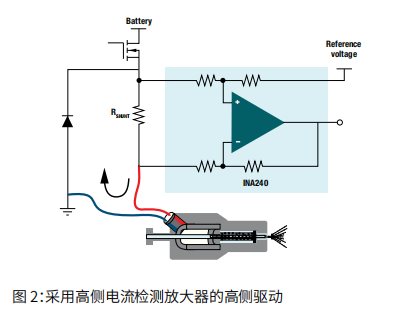

看到TI给的电流检测方案是采样电阻放中段，这种方式对比1：放mos管上部与电源连接；2：驱动低端与地连接。更好一些吗？这几种方式的优劣是否可以分析说明呢？
电流检测，采样电阻检测位置在哪好一些？
menglei wei 提问时间: 2023-10-21 16:48:48 / 已解决6个回答
Amy Luo 回答时间: 2023-10-21 17:09:07您好，
图片没有显示，请使用回复对话框右下角“使用高级编辑器编辑文本”上传图片
- menglei wei 回答时间: 2023-10-21 17:30:10
menglei wei 回答时间: 2023-10-21 17:54:09 - Kailyn Chen 回答时间: 2023-10-21 18:16:18
电阻位置的不同，决定了是高边电流检测还是低边电流检测，您是需要对比下高边电流检测和低边电流检测的优劣势是吗？
- menglei wei 回答时间: 2023-10-21 18:45:14
对的，我的设计也是驱动电磁阀的一个电路，现在对电磁阀高端驱动和低端驱动的优劣势想了解下；同时对于高低测驱动，采样电阻在中部，低端和Mos上部应该是都可以的，这三种位置放置各有什么不同和优劣？
- Amy Luo 回答时间: 2023-10-21 19:08:51
电流检测分高边检测和低边检测
高边检测优点：
1、可以检测到负载对地短路
2、对地面扰动的高度抗扰性
高边检测缺点：高边检测输入共模电压高，需要使用高输入共模电压的检测芯片
低边检测优点：
1、易于实现、成本相对较低
2、对检测芯片的选择范围广
低边检测缺点：
1、难以检测到负载对地短路
2、分流电阻器对系统地造成干扰
