datasheet上明确说的，这个芯片是no phase reversal，如图所示
但是我实际测试出来的波形是这样的，
很明显，输入电压在低于芯片的动态输入范围时，输出没有按照想象的维持在饱和输出电压附近，而是发生了意想不到的相位翻转。
测试条件，电源±10V，输入正弦波Vpp为20V，频率10kHz，测试电路图如图所示
测试其中一个运放时，其他三个运放接成单位增益同相放大器，输入端接GND
TL084: 芯片输出反相，与datasheet上宣传的no phase reversal特性不符
Lei Peng 提问时间: 2023-10-24 14:50:52 / 已解决 Part Number: TL084
如需获得 6个回答
Amy Luo 回答时间: 2023-10-24 15:09:21 您好，

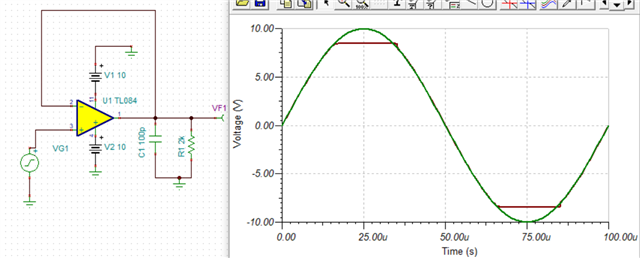

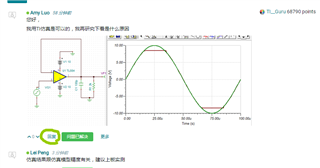

我用TI仿真是可以的，我再研究下看是什么原因
- Lei Peng 回答时间: 2023-10-24 15:40:18
仿真结果跟仿真模型精度有关，建议上板实测
Lei Peng 回答时间: 2023-10-24 16:12:21 为什么我在发帖页面点击回复你都回复不了，会直接跳到编辑个人资料页面
Amy Luo 回答时间: 2023-10-24 16:32:18您可以确认下您使用运放的具体型号吗，no phase reversal仅对新的 TL084H 有效，但对旧的 TL084 无效。
- Lei Peng 回答时间: 2023-10-24 16:50:26

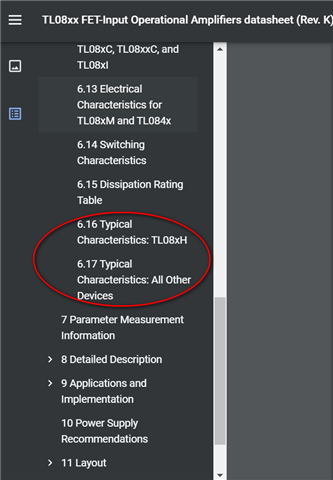

Amy Luo 回答时间: 2023-10-24 17:16:37 抱歉，可能写的不够明确， datasheet中它是分开写的，如下目录截图：
