OPA2210 的 SON8封装的热焊盘设计时接的GND，供电±12V，上电后-12V电流特别大一般在28mA以上，有时候在100多mA，实际单个芯片测试后发现，热焊盘不接和接到-12V上，静态工作电流都是4.5mA（手册为2.2mA，2个通道刚好是4.6mA），我想请教这个热焊盘到底是接V- 还是不接悬空呢？都有啥影响？
OPA2210: OPA2210的热焊盘是接GND 还是 V-
wencheng yang 提问时间: 2023-10-24 20:32:47 / 已解决 Part Number: OPA2210
Other Parts Discussed in Thread: OPA277
Other Parts Discussed in Thread: OPA277
如需获得 3个回答
Kailyn Chen 回答时间: 2023-10-24 21:04:50您好，如果双电源供电，散热焊盘需要接在负压轨，即-12V上，如果单电源供电，则散热焊盘接GND即可。
- wencheng yang 回答时间: 2023-10-24 21:34:19
您好！OPA2210的热焊盘接法手册中有没有具体的说明呢？
Kailyn Chen 回答时间: 2023-10-24 22:05:16 您好，OPA2210的datasheet确实没找到描述，但是很多运放的数据手册中我记得都有描述。

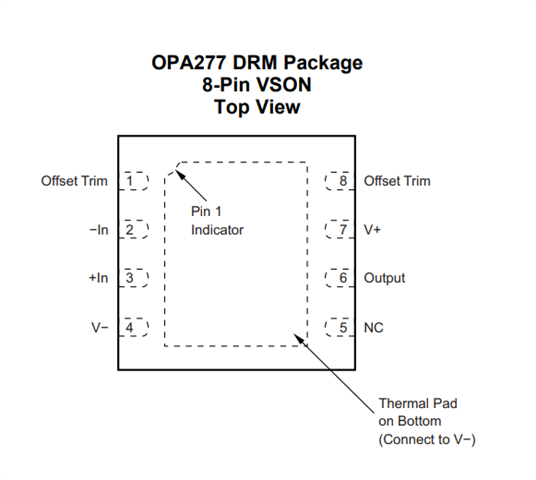

我刚看了下OPA277的，如下， 指出thermal pad connected to V-。 所以单电源供电的话，V-即为GND，双电源供电，就接在负压轨上就可以了。
