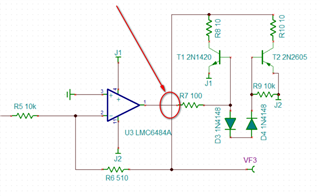

电路如上图。
接上电导率传感器，波形出现尖刺。
把传感器换成电阻，尖刺减小。
有大佬能分析出是什么原因造成的尖刺吗。
LMC6484: LMC6484做的RC振荡器，接上传感器波形会出现尖刺
user6429604 提问时间: 2023-10-24 16:15:43 / 已解决
如需获得 15个回答
Amy Luo 回答时间: 2023-10-24 16:34:02 您好，
上面截图您是用TINA绘制的吗？您可以附上TINA仿真文件吗？下面红色圈内是否为交叉点？VF3端是传感器接入端是吗？
user6429604 回答时间: 2023-10-24 16:56:22 练习.TSC
- user6429604 回答时间: 2023-10-24 17:27:41
是TINA绘制的，VF3是传感器接入端，红圈交叉点没有连接
Amy Luo 回答时间: 2023-10-24 17:52:46非常抱歉，U3及后端电路的工作原理没有看明白，您可以附上此电路的参考来源吗
user6429604 回答时间: 2023-10-24 18:10:53 不好意思，三极管的方向放错了，应该是这样放的
- Amy Luo 回答时间: 2023-10-24 18:32:51
接入VF3的传感器很可能是个容性负载，造成了电路不稳定，在VF3接入传感器之前，串入一个隔离电阻，可以解决这个稳定性问题，我用TINA仿真的是可行的，如下仿真文件：
1 - autosave 22-04-24.TSC
- user6429604 回答时间: 2023-10-24 18:56:06
好的，谢谢，我在测试一下
user6429604 回答时间: 2023-10-24 19:15:41 视频里的波形是串了一个110Ω的电阻，效果不是很理想。
50欧姆的电阻也试了，效果一样。
我这个电路最终的问题是，传感器输出的电流194uA(万能表ACI档测的)，经过1k电阻峰值检波，输出的电压是207mV。不知道是不是波形上的毛刺影响的。
- Amy Luo 回答时间: 2023-10-24 19:42:47
VF3输出端加隔离电阻与不加隔离电阻实测输出有区别吗？
VF3是运放U3的输出端，您为什么将VF3的输出接传感器的输出？
- user6429604 回答时间: 2023-10-24 20:07:52
仿真文件里的R11是模拟的传感器，实际电路里传感器和R11的接法是一样的。
- Amy Luo 回答时间: 2023-10-24 20:25:48
VF3输出信号是传感器的驱动信号吗？如果是的话，您可以使用其他已知信号驱动传感器吗？以查看传感器后级电路是否工作正常？
- Amy Luo 回答时间: 2023-10-24 20:43:45
您这里具体指哪个波形上的毛刺？您可以先把这个波形上的毛刺解决掉，再测VF3带传感器的情况吗
user6429604 回答时间: 2023-10-24 21:13:14 你好，这是我用外部的方波驱动传感器的波形，没有串联电阻，传感器输出电流202uA，最终测得电压是219mV。正确电压不应该在202mV吗？？？
- Amy Luo 回答时间: 2023-10-24 21:46:23
您的意思是使用外部方波驱动传感器，传感器输出也存在问题？
- Amy Luo 回答时间: 2023-10-24 22:07:15
我希望您把问题理清了，因为这不是一个电路的问题，看您给的仿真文件，里面至少包含3个电路的级联。因此，希望您把每级电路中的问题都搞明白，一个一个去解决。
您这里具体指哪个波形上的毛刺？
VF3输出信号是传感器的驱动信号是吗？
VF3输出端加隔离电阻与不加隔离电阻实测传感器输出有区别吗？因为在您原始帖子中提到“把传感器换成电阻，尖刺减小。”
