我从官网下载了OPA189的TINA设计参考，里面给了一些波形图，我想问问这些图是怎么弄出来的
1、频率和噪声密度的图
2、小信号阶跃响应的图
3、用TINA做滤波器仿真时，无源或者有源滤波器，那个滤波器群延迟Group Delay的图怎么弄出来。
OPA189: 用这个放大器使用TINA做了仿真，关于这个TINA软件的使用问题
user4583488 提问时间: 2023-10-24 19:55:55 / 已解决
如需获得 2个回答
Amy Luo 回答时间: 2023-10-24 20:13:18 您好，
1、下面视频教程讲了怎样仿真运放的噪声频谱密度曲线：
https://edu.21ic.com/video/2545
2、小信号阶跃响应，您设置输入阶跃信号就可以了，信号源里面可以选择输入阶跃信号或者设置自己想输入的任何波形，如下截图：
3、关于Group Delay，我也没用过，我再看下怎么弄出来

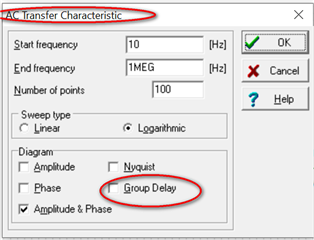

Amy Luo 回答时间: 2023-10-24 20:40:46 您好，在Analysis 菜单下的 AC Analysis 中，如下图所示：
