有没有测电路中INA818共模抑制比的测试方法
INA818: 共模抑制比
leo wang 提问时间: 2023-10-21 20:40:17 / 已解决
如需获得 9个回答

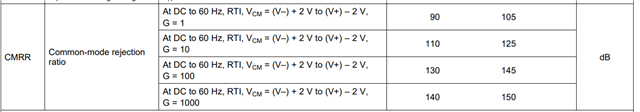

Kailyn Chen 回答时间: 2023-10-21 20:57:19您好，每个运放的共模抑制比在数据手册中都能查到，所以一般是不需要自己去测试的。
但是如果自己实际去测的时候，共模抑制比的结果和实际电路有很大关系，同相输入和反相输入即使有很微小的差距导致的不平衡都会破坏共模抑制，尤其是在高频时。
- leo wang 回答时间: 2023-10-21 21:27:54
有没有好的测试方法或者相应的测试仪器

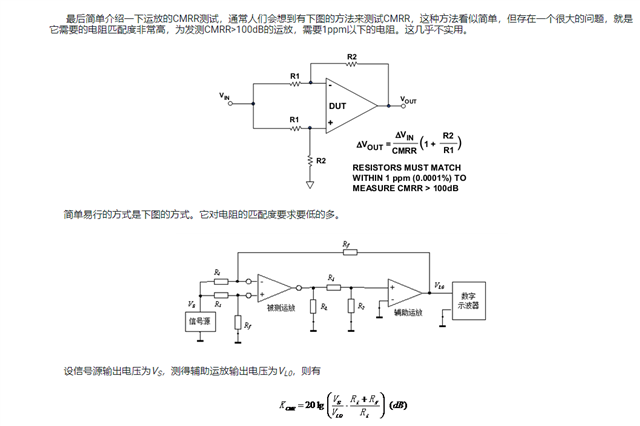

Kailyn Chen 回答时间: 2023-10-21 21:52:48 如果需要测试的话，建议参考之前资深工程师写的关于CMRR以及测试方法的资料，使用到的测试仪器数字示波器。
https://e2echina.ti.com/support/amplifiers/f/amplifiers-forum/19682/-part8-cmrr?tisearch=e2e-sitesearch&keymatch=%2525E8%2525BF%252590%2525E6%252594%2525BE%2525E5%25258F%252582%2525E6%252595%2525B0%2525E7%25259A%252584%2525E8%2525AF%2525A6%2525E7%2525BB%252586%2525E8%2525A7%2525A3%2525E9%252587%25258A%2525E5%252592%25258C%2525E5%252588%252586%2525E6%25259E%252590#
- leo wang 回答时间: 2023-10-21 22:15:41
这些电阻我该怎么取值，以及辅助运放该怎么选取？有没有很详细的说明
Kailyn Chen 回答时间: 2023-10-21 22:46:05 您好，可以参考下我们关于运放"精度实验室“的培训视频，我看了下里面有关于CMRR的测试电路。https://training.ti.com/ti-precision-labs-op-amps-common-mode-rejection?context=1139747-1139745-14685-1138802-669621
另外，CMRR的测试是在一定增益条件，和一定范围的共模输入电压条件下测试的，所以Rf和Rg的阻值是根据不同增益配置的。另外辅助运放我想也是满足测试条件，比如增益带宽积，共模输入电压范围，供电电压范围这些条件即可。
- leo wang 回答时间: 2023-10-21 23:02:55
有没有输入阻抗的测试视频
leo wang 回答时间: 2023-10-21 23:25:26 视频里的方法就是这个，这个不是不实际嘛？
- leo wang 回答时间: 2023-10-21 23:51:26
具体该怎么配置，还有参考的资料嘛？
- Kailyn Chen 回答时间: 2023-10-22 00:15:25

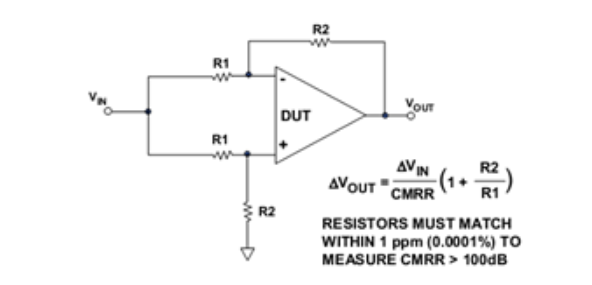

抱歉，没有其他参数资料了，视频里的方法是可以测试的，但是要求电阻的匹配度非常高。简单易行的方式对电阻匹配要求不是很高的话就是使用上述提到的被测电路。
也是基于电阻匹配的原因，通常不需要自己去测试CMRR。
