THS3091: THS3091 or other chip

您好， THS3091的供电电压范围为+-5V~+-15V，单电源的话为10V~3０V，但是由于它不是轨至轨输入输出，所以是达不到输出３０V电源轨的。

和您确认下，输入信号是０～3.33V方波信号，输出0~20V或0~30V的信号是吗？

对的 我想要的是这样的 ，请问有其他芯片可以实现嘛？输入3.3v的2MHz的方波，输出为20~30v的频率不变的方波

您好，2Mhz，放大倍数约为9.09，增益带宽积至少20Mhz以上，如果选择高速运放（>50Mhz). 单电源供电的话没有输入轨至轨的，因为您要处理0~3.3V信号，0V信号是无法处理的。双电源供电的话，最大供电电压为44V只有一款LMP8672，即+-22V，所以达不到输出30V 的幅值. 并且我仿真了下带宽不够，2Mhz的时候是不能正常线性输出的。

抛开高速运放，在通用运放里，选择宽电压工作范围，输入能轨至轨V-的LM7372，并且单电源供电输出是能达到30V的，但是 20Mhz的带宽，同样当信号为2Mhz时，不能线性输出。

这两个仿真我都是以100Khz为例，可以看到是正常工作的。

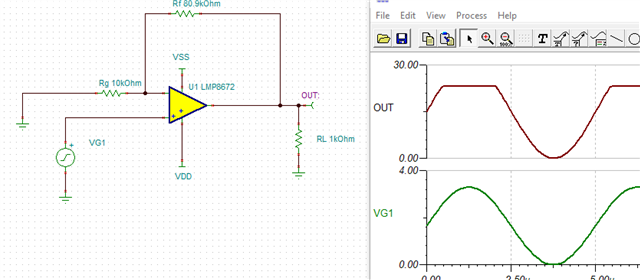

所以如果必须能处理0V附近的信号，2Mhz放大约十倍，要同时满足GBW，轨至轨输入输出（因为输出20~30V的的这个需要宽电压工作范围）的话不太好找。

如果把最终输出电压要求小一点，比如20+v电压，在不失真的情况下，能否完成放大？最大能放大到多少？谢谢您了

还是要考虑高速运放，选择THS3491，如果对称正负电压供电最大只能到+-16V，所以可以考虑不对称，即正压Vcc=28V，负压Vee=-4V。保证不超过32V的供电电压。

还是Gain=9.07，可以看到输出稍微有些削顶失真。

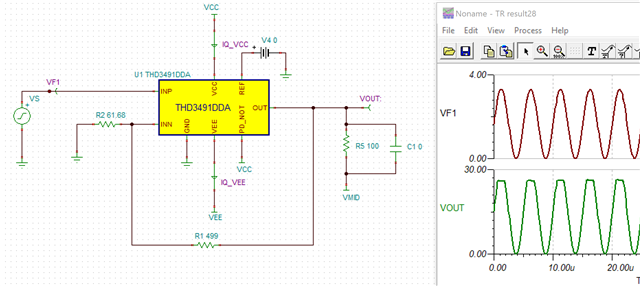

如果考虑输出20V的话，gain=6左右，由于THS3491是电流反馈，我们在选择Rf的时候尽量选择datasheet中推荐的值，然后根据增益去匹配Rg的值，参考datasheet Table2不同增益下的Rf和Rg的取值。可以看到是没问题的：

不好意思，我突然发现我需要的是方波，而您仿真用的正弦波，然后在芯片选型上面，要是有更好性能的芯片也是可以不用THS3491的，所以能不能麻烦您用方波在帮我仿真一下，谢谢您了

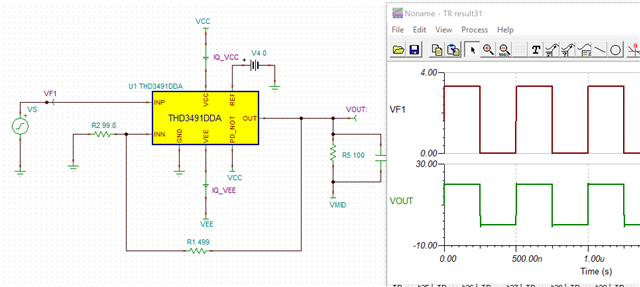

方波仿真如下，同样也是Gain=6，幅值20V的信号，但是我们要知道运放受压摆率的影响，可能不能完全做到方波的效果但是由于THS3491是高速运放，可以看到输出几乎还是方波，斜率还是比较陡峭的：

能否帮助我测试一下极限放大电压，也就是最大放大到多大的电压，谢谢您

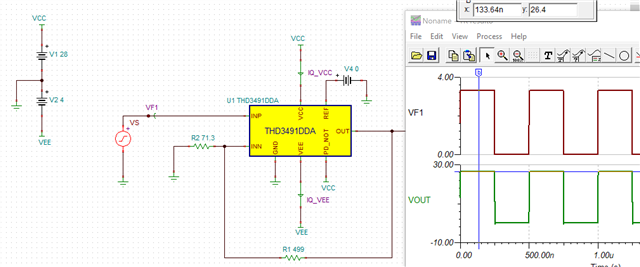

您好，差不多能放大8倍电压能到26.4V。

非常非常感谢您，我想再问一下在这个模式下供电电源依旧是单电源嘛？然后他的功率有被放大嘛？如果有，那么放大了多少？

您好，高速运放很少有输入轨至轨V-的，所以如果单电源供电，是很难 处理0V附近的信号。

所以我选用的是不对称双电源供电，V+=28V， V-=-4V保证最大不超过32V电压。

您指的功率被放大，和您解释的是，负载不同，输出幅值有不同。 我仿真的是在没有接负载的条件下测试的。
