Dear Sir,
請問如何利用 INA190 設計出一個可量測 -28V 電源的電流? (輸出預設為 0~3.3V)
謝謝!
INA190: 請問量測 -28V (負電壓) 的電流設計
Kaipo Tu 提问时间: 2023-10-21 17:13:28 / 已解决
如需获得 2个回答
Amy Luo 回答时间: 2023-10-21 17:33:36 您好，
INA190 可测的共模电压范围是 –0.2V 至 +40V，负的共模电压仅到-0.2V，不可以使用在共模电压-28V的应用中；
电流检测运放没有可以测量共模电压到-28V的，电流检测运放指南：https://www.ti.com/lit/sg/slyb194e/slyb194e.pdf
建议使用以下共模电压可以达到-28V的差分运放：

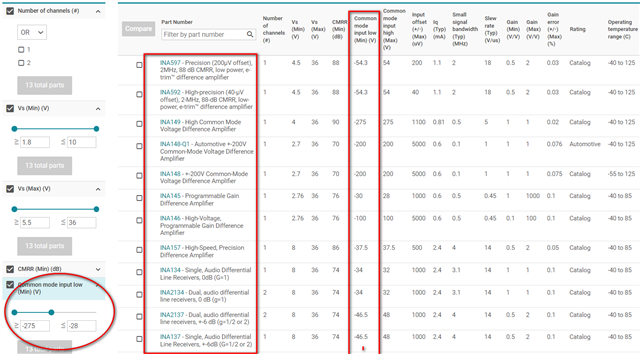

差分运放选型链接如下，可以根据网页左侧的筛选条件根据设计需求进一步筛选：
https://www.ti.com/amplifier-circuit/difference/products.html#p1168min=-275;-28
- Kaipo Tu 回答时间: 2023-10-21 17:59:58
感謝您! 根據您提供的方法, 初步有找到 2 顆 IC 是適用的,謝謝!
