宋 提问时间: 2023-10-21 15:55:19 / 已解决您好，TI团队；
我前几天提出了LMH32404的Tina模型输出极性反了的问题，TI团队回复是模型错误，网表需要更改为G_G83 TIA20K MID I_IN N1634840 1 并且表示会尽快更新网站上的模型。 然而我今天重新下载了最新的模型，发现输出极性虽然正确了， 但是又引入了新的问题： 输入电流的大小及方向与跨阻增益的关系曲线，与datasheet中图6.21不符了，看来在修改输出极性的时候，这些地方的参数，也得做相应的变更， 请再次帮忙确认。 另外，最新的仿真电路，没有把输入电容设置为变量，在进行噪声和带宽分析的时候，就无法直接生成多个曲线对比的图表，类似下面图中的这种，不方便新用户的使用。
Amy Luo 回答时间: 2023-10-21 16:18:45您好，
好的，我再确认下以上问题

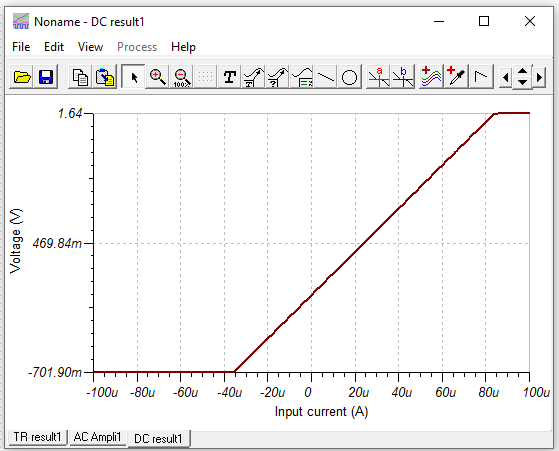

Amy Luo 回答时间: 2023-10-21 16:39:15 图6-21描述了<-40uA和>80uA输入电流的输出钳位，这就是模型所做的， 输入PNP不支持高于这些值的电流。
Figure 6-21 describes that the output clamps for input current <-40uA and >80uA. That is what my model does. The input PNP does not support higher currents than these.
比较TINA-TI中多个电容器值的仿真，可以使用此按钮：
然后选择输入电容器C1，然后选择“Capacance (F); 1pF [...]”旁边的省略号。
在Sweep type下，选择"list"，然后选择"set list"。
宋 回答时间: 2023-10-21 16:57:34 hi amy ；

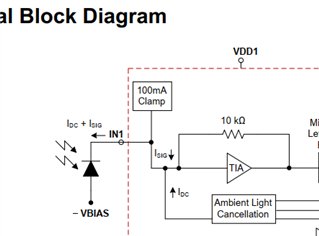

感谢您的解答， 我想是因为我提问的时候没有描述清楚。我重新描述下我的疑问： 我理解的正电流和负电流， 应该指的是电流方向是从外部流进TIA的还是从TIA往外流出的， 目前仿真电路上的电流源，箭头是指向TIA外部的，此时电流源参数设置界面里面填写的数字，如果是正数， 那么对于TIA来说，此时的电流是从芯片内部往外流的，应该称之为负电流， 如果填写的数字是负数，由于本身电流源的箭头方向是往外指的，那么负负得正，对于TIA来说，此时的电流方向反而是往芯片内部流的，应该称之为正电流。 我想知道的是芯片手册中的曲线图，横坐标上写的电流数值，+-符号，指的是流入TIA的电流方向吗？ 或者指的仿真电路里面填写的电流数字？ 运行仿真电路后输出的这个增益曲线图表，横坐标的数值+-符号，显然就是指的填写进去的数字+-符号， 而这个符号，与按照电流是否流进TIA还是流出TIA来定义的正负电流，是正好相反的。 所以，我就想知道，手册中的这个电路+-符号，到底是指哪个啊？ 换言之，我的实际应用是把APD的阴极接在TIA上，阳极加负电压偏置，如下图这种接法，那么，我的APD光电流饱和点，是80uA还是40uA？此时TIA的最大输出是1.64V还是700mV？（测试条件VOD=0,VCM=1.1）。
Amy Luo 回答时间: 2023-10-21 17:15:19很抱歉，上一回复时我没有完全理解您的意思，现在我已经将这个问题向E2E工程师反馈，让相关负责人员进一步确认这个事情或修改TINA 模型
Amy Luo 回答时间: 2023-10-21 17:35:49您好，已确认，图6-21中的正值电流定义为从TIA流出的电流。 也就是说仿真电路中IG1电流源填写的数字正负与datasheet 图6-21中正负电流值是对应的。请让我知道这是否解释清楚了您的疑问？
宋 回答时间: 2023-10-21 18:08:25好的，非常感谢。
Amy Luo 回答时间: 2023-10-21 18:25:27不客气~
