STM32F765使用Dual bank模式，bank2无法擦除

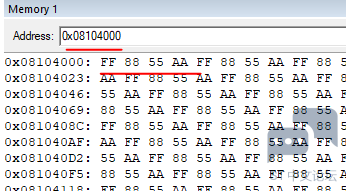

你首先要通过选项配置为双bank模式，然后就可以操作了。我今天找了F769的开发板进行测试，没有问题。 我先擦除BANK2的12~16区，然后写入数据0x12345678在这些区。接着我又擦除了第13区重新写入数据为0xaa5588ff， 结果一切正常。 你确认下地址给对没有，是否配置为双BANK区了。这里有参考例程 STM32Cube_FW_F7_V1.16.1\Projects\STM32F769I-Discovery\Examples\FLASH\FLASH_EraseProgram可以参考下。

我今天上午测试过了F769的开发板，是可以基于扇区擦或写的。 你注意开启了双BANK，然后地址给对。被写的地方擦除过了。

1/先确认你的Flash到底是1M的还是2M的，根据芯片型号判断不准，需要先根据寄存器，读取到Flash的大小，如果是1M的，需要先1M的Flash切换为2个5K的双bank的Flash，然后再去手册找到2个bank时候，每个扇区的大小，然后在往Bank2区域擦鞋数据，最后写完成后设置为DualBank模式，从Bank2启动 2/如果你的芯片型号是1M的，实际寄存器读出来是2M的，此时不需要切分Flash，那你需要根据2M的Flash方式查找第2个Bank的起始地址，然后再去擦写数据做测试，最后再切换为Dualbank模式，从bank2启动 以下是我遇到过的问题，我做过STM32L496VGT6和STM32F439ZGT6的DualBank切换，其中STM32L496VGT6是1M的，每个扇区都是均匀的大小，不牵扯到需要把1M切换为2个5K的DualBank Flash，所以都是直接往第2个区域擦写数据，然后开启DualBank让他从Bank2启动 的。但是当我用STM32F439ZGT6是1M的Flash，我却怎么也无法实现Dual Bank功能，发现此时1M的Flash在单bank模式下和Dual Bank模式下Flash分区时完全不一样的，我需要上电第1不先把Flash强制设置为Dual Bank的Flash（注意此处是对Flash切换为Dual Bank方式，并不是激活Dual Bank启动功能），所有操作都实现以后，但却仍然无法实现功能，类似于楼主所说的往Flash写数据，写成功了，但实际查看地址却没有数据，于是各种检查各种尝试都不行，我快要放弃的时候，突然发现我在上电的时候读寄存器读到的Flash大小是2M的，和芯片型号对不上，于是乎我再按照2M的Flash方式查看之前1M时候写的数据与2M时候的扇区号对上了，我才知道，原来我写的扇区号是2M的，后续我都按照2M的Flash大写去操作Dual Bank功能，上电检查一下当前是运行在Bank2还是Bank1，并要检查是否激活了Dual Bank功能，（如果是1M的，应该还要开启Duak Bank Flash功能），以下是Bsp_FlashDualBank_Check是上电Duak bank状态检查，擦写完Flash后最后在通过FLASH_If_BankSwitch函数，交换启动Bank区域 void Bsp_FlashDualBank_Check(void) { FLASH_AdvOBProgramInitTypeDef AdvOBInit; LL_APB2_GRP1_EnableClock(LL_APB2_GRP1_PERIPH_SYSCFG);// __HAL_RCC_SYSCFG_CLK_ENABLE(); / Test from which bank the program runs / / SYSCFG_MEMRMP bit8 (FB_MODE) 0-bank1 /1-bank2 Start / if(LL_SYSCFG_GetFlashBankMode()==LL_SYSCFG_BANKMODE_BANK1) //0-bank1映射在0x800000 1-bank2映射在0x800000 { DualBank.CurrentBank = DUAL_BANK1; DUALBANK_PRINTF("MEMRMP(FB_MODE bit8=0) Running from Bank1 "); } else { DualBank.CurrentBank = DUAL_BANK2; DUALBANK_PRINTF("MEMRMP(FB_MODE bit8=1) Running from Bank2 "); } / Get the Dual boot configuration status / //AdvOBInit.OptionType = OPTIONBYTE_BOOTCONFIG;//用于触发选项字节 读的时候不需要 仅仅在修改的时候需要 HAL_FLASHEx_AdvOBGetConfig(&AdvOBInit); / Enable/Disable dual boot feature / if (((AdvOBInit.BootConfig) & (FLASH_OPTCR_BFB2)) == FLASH_OPTCR_BFB2) { DualBank.Active = DUALBANK_ACTIVE; DUALBANK_PRINTF("System ROM bank active \r\n"); } else { DualBank.Active = DUALBANK_INACTIVE; DUALBANK_PRINTF("System ROM bank deactivated\r\n"); } } /** @brief Modify the BFB2 status of user flash area. @param none @retval HAL_StatusTypeDef HAL_OK if change is applied. */ HAL_StatusTypeDef FLASH_If_BankSwitch(void) { FLASH_AdvOBProgramInitTypeDef AdvOBInit; HAL_StatusTypeDef result; LL_SYSCFG_SetFlashBankMode(LL_SYSCFG_BANKMODE_BANK2); HAL_FLASH_Unlock();//HAL_FLASH_Lock(); // / Clear OPTVERR bit set on virgin samples / // __HAL_FLASH_CLEAR_FLAG(FLASH_FLAG_OPTVERR); / Allow Access to option bytes sector / HAL_FLASH_OB_Unlock(); / Get the current configuration / HAL_FLASHEx_AdvOBGetConfig(&AdvOBInit); if((DualBank.CurrentBank == DUAL_BANK2)||((DualBank.CurrentBank == DUAL_BANK1)&&(DualBank.Active != DUALBANK_ACTIVE))) { DUALBANK_PRINTF("CurrentBank "); if ((AdvOBInit.BootConfig) & (FLASH_OPTCR_BFB2)) /* BANK1 active for boot */ { AdvOBInit.BootConfig = OB_DUAL_BOOT_DISABLE; AdvOBInit.OptionType = OPTIONBYTE_BOOTCONFIG;//用于触发选项字节 读的时候不需要 仅仅在修改的时候需要 result = HAL_FLASHEx_AdvOBProgram(&AdvOBInit); DUALBANK_PRINTF("((AdvOBInit.BootConfig) & (FLASH_OPTCR_BFB2)) == 1 \r\n"); } else { AdvOBInit.BootConfig = OB_DUAL_BOOT_ENABLE; AdvOBInit.OptionType = OPTIONBYTE_BOOTCONFIG;//用于触发选项字节 读的时候不需要 仅仅在修改的时候需要 result = HAL_FLASHEx_AdvOBProgram(&AdvOBInit); DUALBANK_PRINTF("((AdvOBInit.BootConfig) & (FLASH_OPTCR_BFB2)) == 0 \r\n"); } if (result == HAL_OK) { HAL_FLASH_OB_Launch(); } } /* Prevent Access to option bytes sector */ HAL_FLASH_OB_Lock(); / Disable the Flash option control register access (recommended to protect the option Bytes against possible unwanted operations) / HAL_FLASH_Lock(); DUALBANK_PRINTF("....SwappingBank OK............\r\n............\r\n"); / Initiates a system reset request to reset the MCU / HAL_NVIC_SystemReset(); return result; }

谢谢，已经解决了，后来查的发现是单片机型号焊接的不对，焊接的是2M flash的。好一番折腾，，，，
