TIM高级定时器 空闲极性OIS OISN 设置的意义是什么？
ZzZzZz......... 提问时间: 2023-08-17 13:37:11 / 未解决|

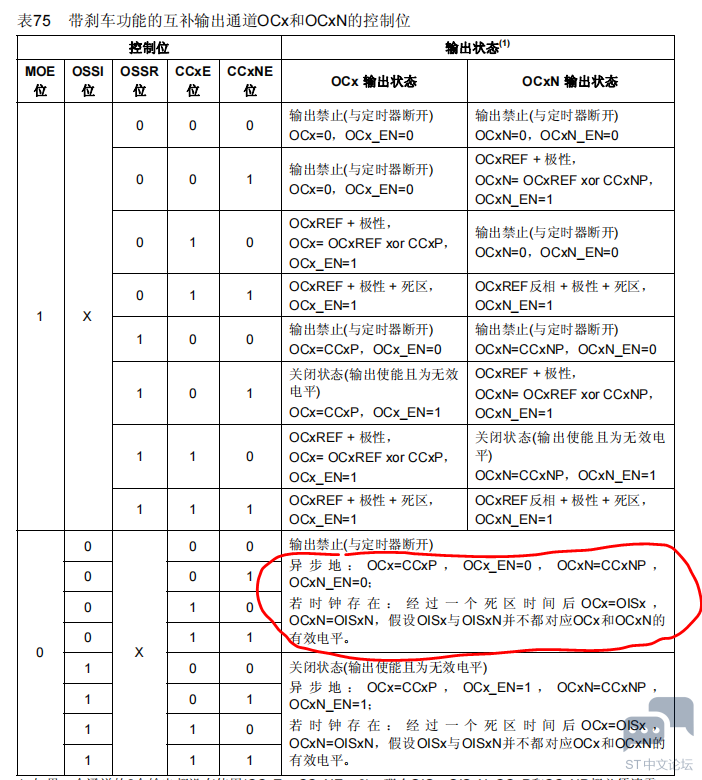

跟高手们请教个问题： 1、高级定时器互补输出，刹车时会输出无效电平，经过死区时间后输出空闲极性，请问这个空闲极性的设置意义是什么呢，停在无效电平时不是已经能保证安全了吗？
2、实际应用时，高级定时器的CCP和CCNP是不是00 01 10 11四种配置情况都可能有呢？OIS和OISN是不是00 01 10 11四种配置情况都可能有呢？一般怎么应用呢 |
![TIM高级定时器 空闲极性OIS OISN 设置的意义是什么？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/103059gatfphv5i55pvzca.png "TIM高级定时器 空闲极性OIS OISN 设置的意义是什么？ [相关图片]")
2个回答
xmshao 回答时间: 2023-08-17 14:07:35这个地方我是这样理解的。 这里的有效电平、无效电平是针对OCxREF的输出，并约定其有效电平为高电平，无效电平为低电平。 至于具体OCx的输出还要结合极性控制位，空闲电平可以根据实际应用需求在主输出关闭的情况下的OCx/OCxN输出。 也就是说无效电平/有效电平 跟 空闲电平是基于不同的标准而言的。
- ZzZzZz......... 回答时间: 2023-08-17 14:37:04这个地方我是这样理解的。
这里的有效电平、无效电平是针对OCxREF的输出，并约定其有效电平为高电平， ...
[md]多谢您的解答
