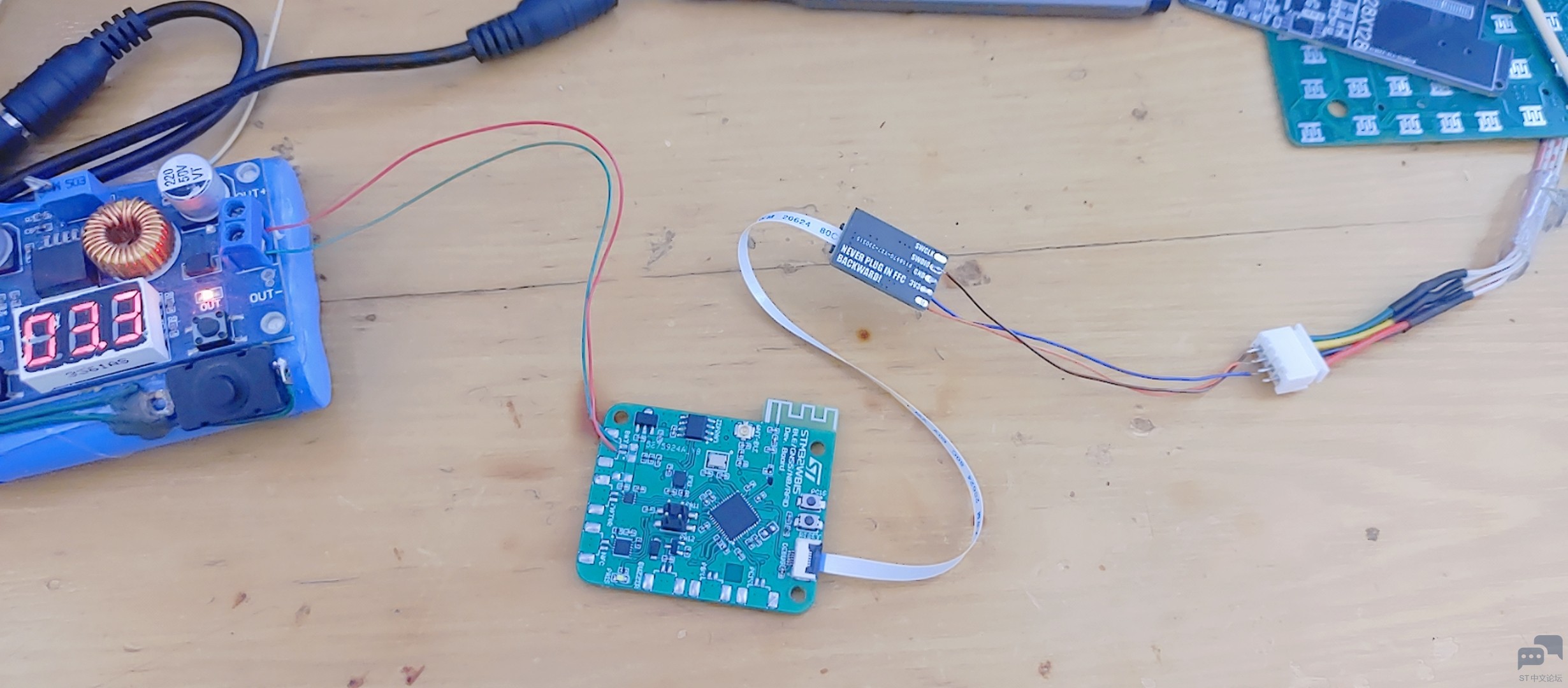

STM32WB15自制板卡无法通过SWD接口扫描到芯片。
_Yajyusp 提问时间: 2023-07-01 19:49:07 / 未解决![STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/105418o1p71uqm182mjmjj.png "STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]")
![STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/105843vicwmwkr59zeyf7f.jpg "STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]")
![STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/105451bou4yy6hr4z6zznb.png "STM32WB15自制板卡无法通过SWD接口扫描到芯片。 [相关图片]")
如需获得
butterflyspring 回答时间: 2023-07-01 20:08:09用 STM32CubeProg 这个新工具试试。
- _Yajyusp 回答时间: 2023-07-01 20:38:33用 STM32CubeProg 这个新工具试试。

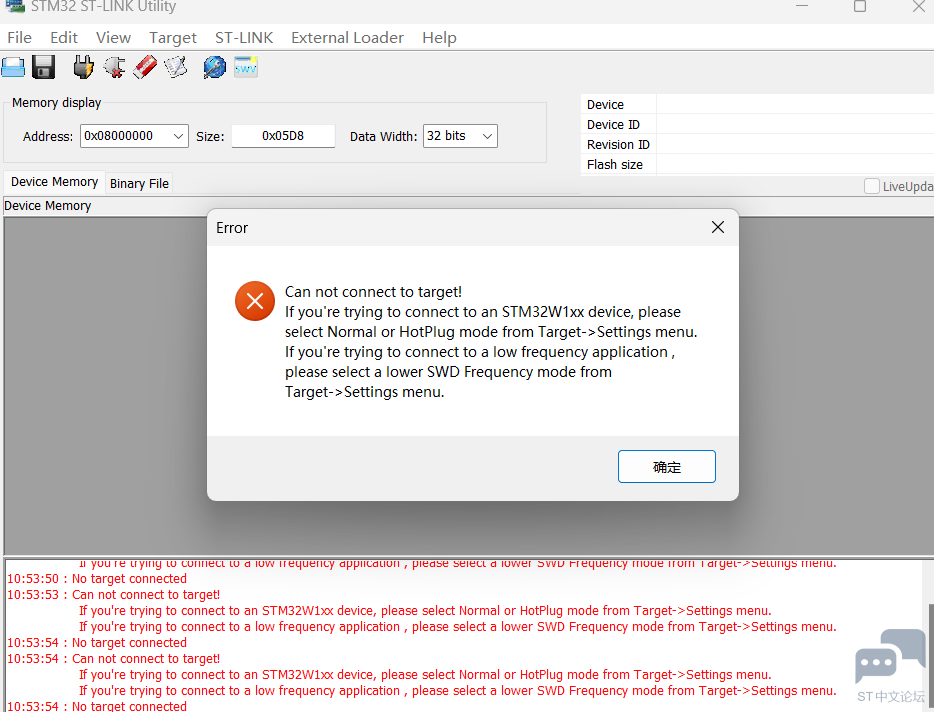

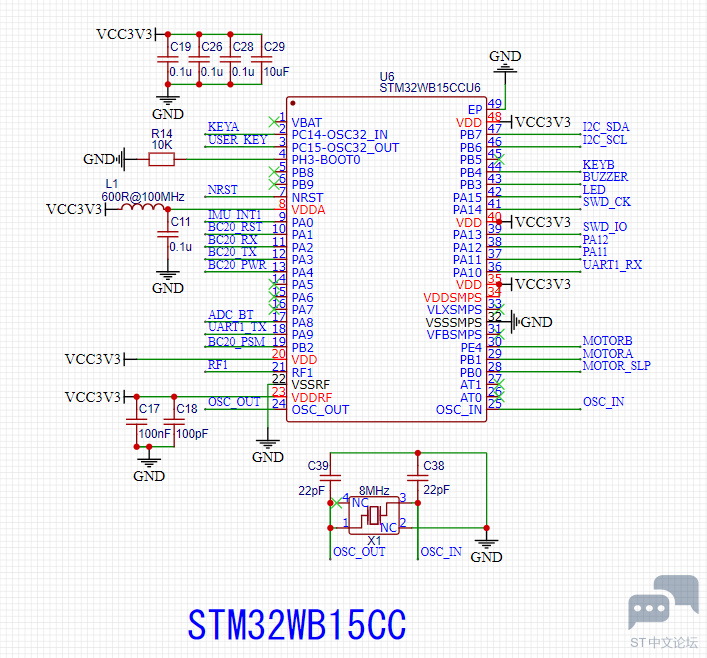

首先感谢回答，但我的问题尚未解决，还有几个疑问需要您回答： 1.为什么STM32WB系列芯片需要用STM32CubeProg软件来扫描连接？难道芯片内部使用的不是通用SWD调试组件吗？ 2.我在官网下载的STM32CubeProg软件在我的两台Windows（Win10/Win11）设备上均不能扫描到我的板卡，包括我之前验证过能用的、能使用STLINK Utility连接的板卡。请问是软件的问题吗？ 3.通过阅读STM32WB15CC Datasheet，我发现上面有这样一句：芯片支持SWD与JTAG调试接口，在JTAG-TMS上的一段特殊信号序列可以切换到SWD接口。这句话的意思是不是芯片上电默认只能用JTAG接口？但是我通过飞线连接我的JLink并按复位键依然无法扫描到芯片。 4.芯片有一组SMPS引脚，有一些我作悬空处理。SWD接口无法扫描会不会和这一组引脚有关？ 请求尽快回复
- _Yajyusp 回答时间: 2023-07-01 20:59:36用 STM32CubeProg 这个新工具试试。
首先感谢回答。我的问题尚未解决，还有几个疑问需要您回答： 1.为什么STM32WB系列芯片需要用STM32CubeProg软件来扫描连接？难道芯片内部使用的不是通用SWD调试组件吗？ 2.我在官网下载的STM32CubeProg软件在我的两台Windows（Win10/Win11）设备上均不能扫描到我的板卡，包括我之前验证过能用的、能使用STLINK Utility连接的板卡。请问是软件的问题吗？ 3.通过阅读STM32WB15CC Datasheet，我发现上面有这样一句：芯片支持SWD与JTAG调试接口，在JTAG-TMS上的一段特殊信号序列可以切换到SWD接口。这句话的意思是不是芯片上电默认只能用JTAG接口？但是我通过飞线连接我的JLink并按复位键依然无法扫描到芯片。 4.芯片有一组SMPS引脚，有一些我作悬空处理。SWD接口无法扫描会不会和这一组引脚有关？ 请求尽快回复

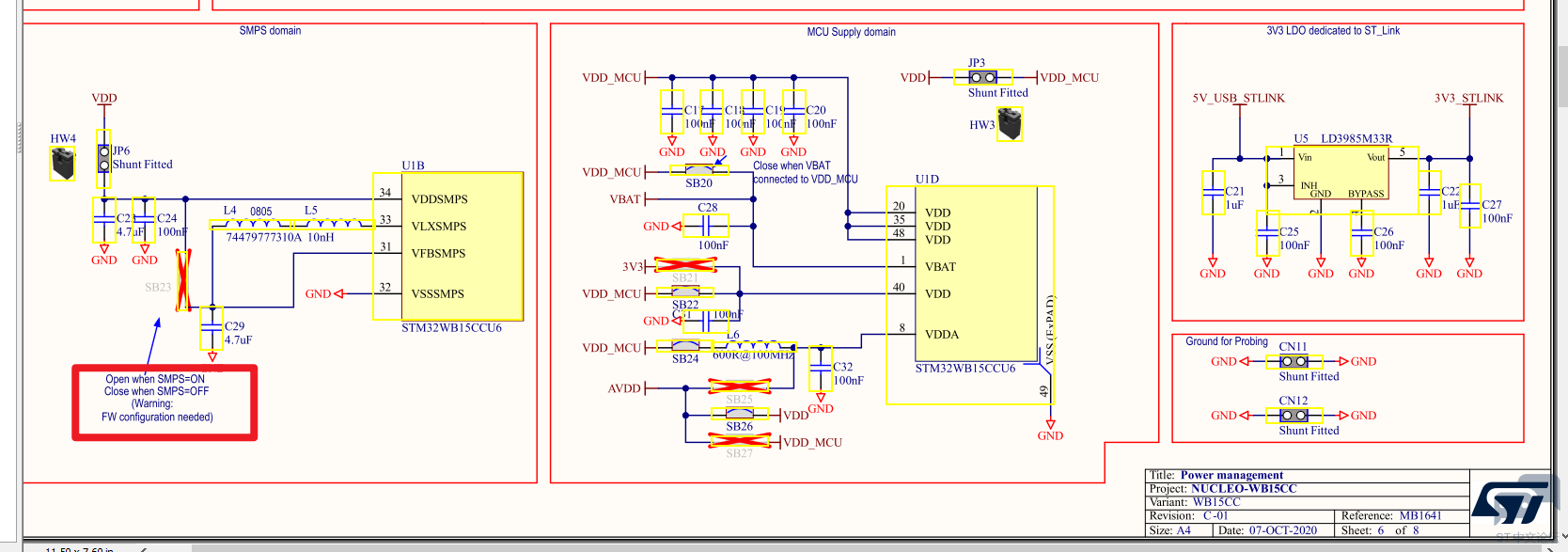

butterflyspring 回答时间: 2023-07-01 21:25:58 通常使用STM32CubeProgrammer 软件一定能联通使用的，官方的评估板也是这么做的 所以如同你提到的电源部分，可以参照官方评估板的图纸。如果电源不通，连接不上是有这可能的。
