STM32F103 MCU执行到SystemClock_Config时钟初始化卡死
dashiz 提问时间: 2023-08-10 18:02:38 / 未解决|
各位，新年好。有个奇怪的问题困扰我几天了，一直调不好。我用网上的比如野火、硬石的HAL程序，在Keill里就是不能运行下去，我查了一下，是卡在SystemClock_Config()这一段里出不来，具体就是卡在if((HAL_GetTick() - tickstart ) > HSE_TIMEOUT_VALUE)这一句上。已经排除硬件原因，我用3.5标准库文件编程，时钟程序是可以运行，但用HAL，就是不行。我自己用stm32cubeMX编了一个简单的LED点亮程序，也是不行。不知问题出在哪里了，折腾了我一个春节。 今天同事电脑上试过，他编译后可以运行。我把同样的程序弄到我电脑上，用keil打开编译，也不行了。郁闷啦。 不知有没有同学碰到过类似情况，请教。 STM３２ｃｕｂｅｍｘ版本是V6.4.0， Keil用V5.25和V5.35都试过。 |
如需获得 - dashiz 回答时间: 2023-08-10 18:29:11HAL_GetTick()看一下tick是不是正常增加。SystemClock_Config是在自己的代码中，还是system_stm32f1xx. ...
[md]SystemClock_Config是在main.c里，时钟和LED外设都是在STM32cubemx里配置好的，应该没问题。我同事也检查过我的cubemx设置和keil程序,和他电脑上一样，但就是在我电脑上编译后不行，而他的没问题。
- dashiz 回答时间: 2023-08-10 18:53:10代码我这下载测试过了，是可以正常使用的。建议查看一下你外部晶振，示波器看一下晶振是否正常起振。 ...
[md]我也怀疑是硬件问题了。刚才我在家里用野火的霸道板写了LED闪烁的程序，运行正常，看起来Keil和cubemx版本没问题。周一上班我用示波器测量一下看看。 多谢鱼老弟，多谢热心解答的诸多网友，谢谢。
废鱼 回答时间: 2023-08-10 19:18:48SystemClock_Config是在main.c里，时钟和LED外设都是在STM32cubemx里配置好的，应该没问题。我同事也 ...[md]start.s开始的时候要先运行SystemInit，这里如果时钟配置不对，后面运行会受影响。从你的描述上看，是tick不增加，tick中断不能正常工作导致的。你用的外部晶振是多大的？
- 废鱼 回答时间: 2023-08-10 19:41:19
HAL_GetTick()看一下tick是不是正常增加。SystemClock_Config是在自己的代码中，还是system_stm32f1xx.c中的？如果是自己的代码中，可能是system_stm32f1xx.c这个里面的系统配置不对，需要修改对应的晶振配置为电路板实际的。103默认应该是25Mhz。

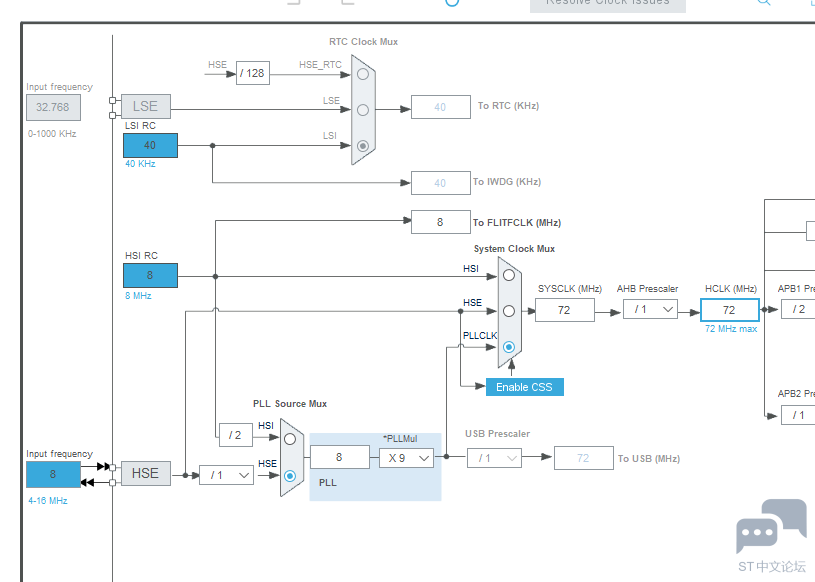

wenyangzeng 回答时间: 2023-08-10 19:59:16 STM32F103使用CUBEMX需要对时钟树进行配置
- xmshao 回答时间: 2023-08-10 20:16:40
同學辛苦了！ 會不會是你keil環境或配置有些問題呢？如果你基於HSI時鐘源來配置，如果你硬件電路及供電沒問題，并用CubeMx進行配置的話，只是點個燈怎麽都不該有問題啊。先用HSI配置試試，這樣可以先避開可能HSE電路方面的問題。不妨用示波器檢查下，你的復位脚的情況。
butterflyspring 回答时间: 2023-08-10 20:36:59可以试试官方cube库中的这个例程，这个是用8M外部晶体的，只要最后的主频不超过72M都能运行的。 这个是现成的工程，并且源码都有注释说明的。 STM32Cube_FW_F1_V1.8.0\Projects\STM3210E_EVAL\Examples\GPIO\GPIO_IOToggle\
- dashiz 回答时间: 2023-08-10 20:54:23STM32F103使用CUBEMX需要对时钟树进行配置
[md]是的，我的设置也是这样，但就是不行啊。
- dashiz 回答时间: 2023-08-10 21:26:15同學辛苦了！ 會不會是你keil環境或配置有些問題呢？如果你基於HSI時鐘源來配置，如果你硬件電路及供電沒問 ...
HSI试过了，也不行。应该不是电路问题，我用3.5标准库编过程，运行没问题。
- dashiz 回答时间: 2023-08-10 21:54:38[md]start.s开始的时候要先运行SystemInit，这里如果时钟配置不对，后面运行会受影响。从你的描述上看， ...
8M的，
- 废鱼 回答时间: 2023-08-10 22:27:038M的，
你看一下system_stm32f1xx.c中HSE_VALUE的值是多少？
- dashiz 回答时间: 2023-08-10 22:50:18你看一下system_stm32f1xx.c中HSE_VALUE的值是多少？
是8000000。我查了一下，在system_stm32f1xx.c和stm32f1xx_hal_conf.h里都有如下定义： #if !defined (HSE_VALUE) #define HSE_VALUE 8000000U #endif /* HSE_VALUE */
- 废鱼 回答时间: 2023-08-10 23:11:32
能不能把你测试的这个工程传输上来。我看一下。
- dashiz 回答时间: 2023-08-10 23:36:15能不能把你测试的这个工程传输上来。我看一下。
[attach]485470[/attach][attach]485471[/attach] 我把所有文件都上传上来，所以文件尺寸大于9.8M了，只能分两个压缩文件。请帮忙看看，多谢。
- 废鱼 回答时间: 2023-08-11 00:02:15我把所有文件都上传上来，所以文件尺寸大于9.8M了，只能分两个压缩文件。请帮忙看看，多谢。 ...
看不到文件啊。你可以把output或者debug的内容删除掉就小了
