stm32g0 timer时序图
sealoong 提问时间: 2023-08-09 10:59:12 / 已解决|

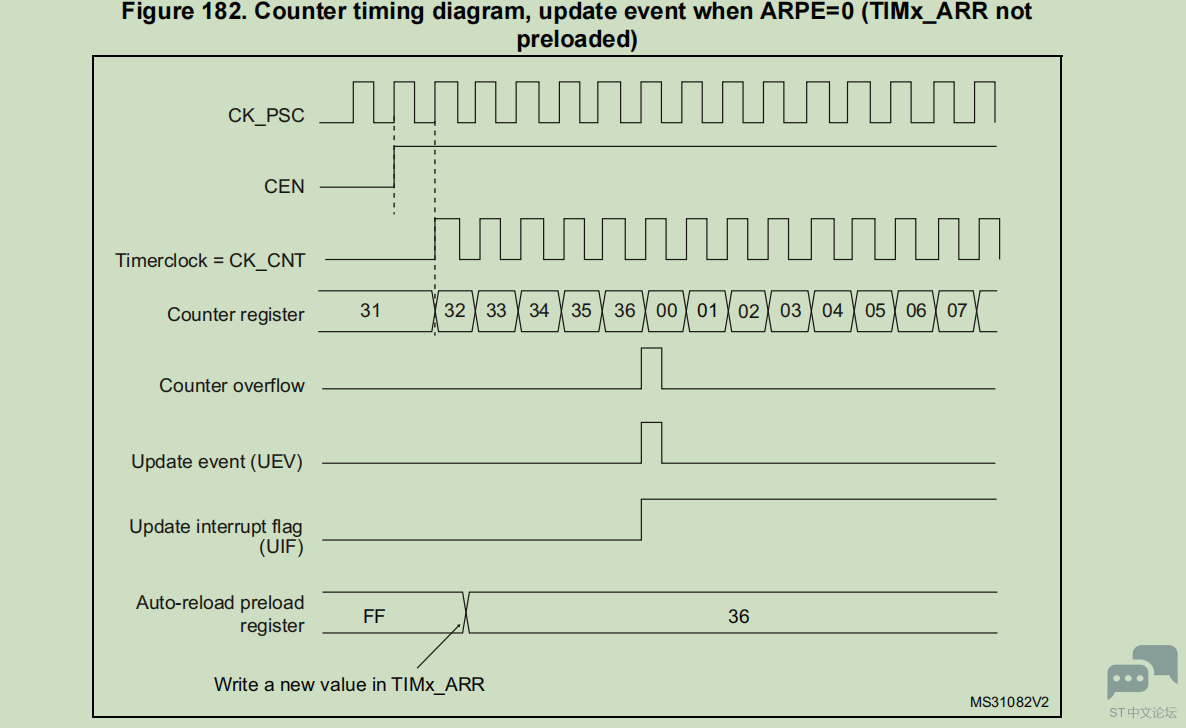

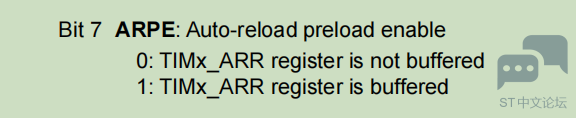

下图的ARPE=0，就是ARP中的新值不会被应用到计数器，因此计数器始终计数到ARP之前存在的FF才会产生上溢，但计数器寄存器中的值还没到FF,下图显示的是到了36就上溢了，我就不懂这个点为啥。 我再加个小图关于ARPR解释的。 大佬请仔细看我问题描述，我之前问的可能不明白
|
![stm32g0 timer时序图 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/123952hcrlcfwqu7lwrt0g.png "stm32g0 timer时序图 [相关图片]")
![stm32g0 timer时序图 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/124321s8mrm7cufp9eebcu.png "stm32g0 timer时序图 [相关图片]")
如需获得 3个回答
xmshao 回答时间: 2023-08-09 11:28:19一個問題不必重複性發帖。原因就在於ARPE=0而且計數器在計到33時ARR被修改36並生效了，當然會在36這裏發生溢出。你如果不希望修改的數據影響當前計數周期，你可以將ARPE=1.
- sealoong 回答时间: 2023-08-09 11:46:16一個問題不必重複性發帖。原因就在於ARPE=0而且計數器在計到33時ARR被修改36並生效了，當然會在36這裏發生 ...
收到
- sealoong 回答时间: 2023-08-09 12:09:53一個問題不必重複性發帖。原因就在於ARPE=0而且計數器在計到33時ARR被修改36並生效了，當然會在36這裏發生 ...
ARPE=0修改是不会生效的
