STM32H743系统自举程序中CANFD如何使用？
我真是好人 提问时间: 2023-07-01 12:14:43 / 未解决|

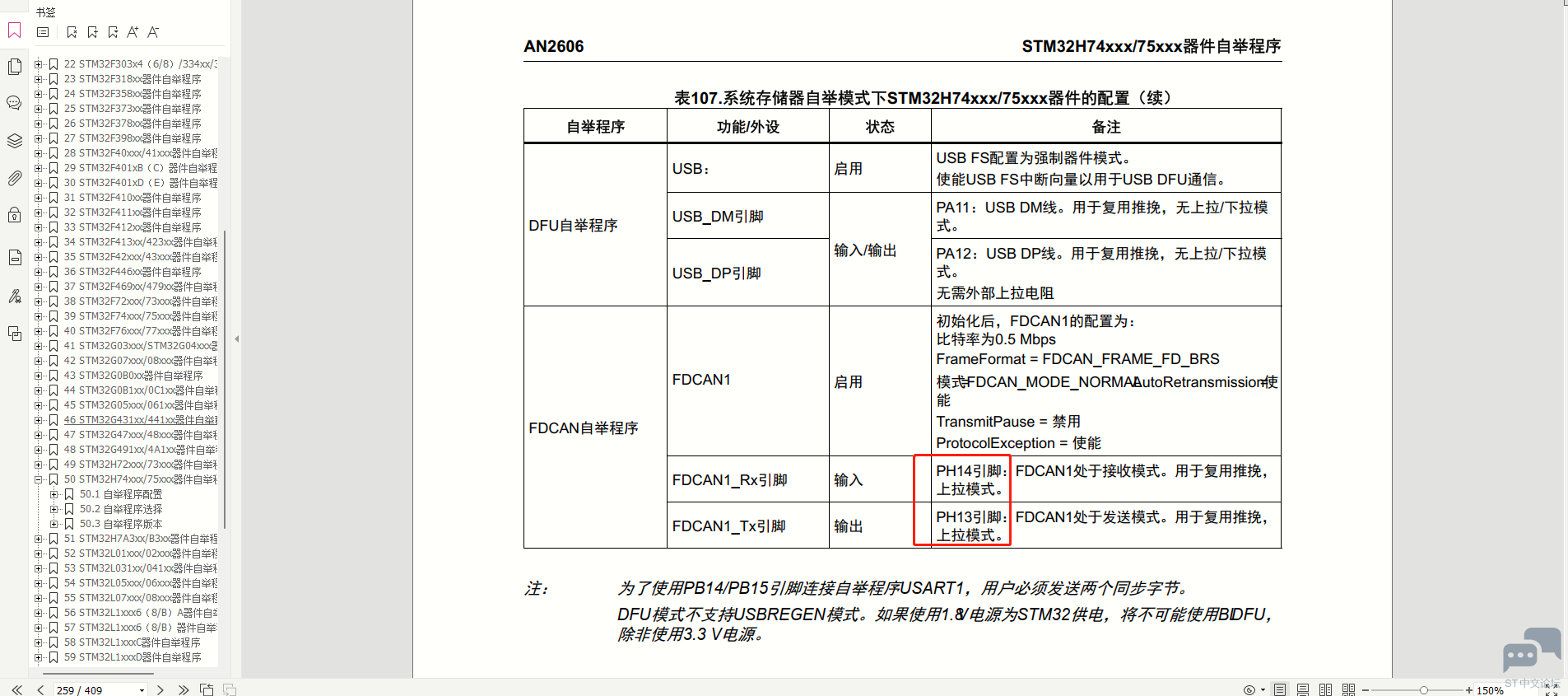

ST官网中手册“AN2606-应用笔记-STM32单片机系统内存启动方式”50.1节中关于STM32H74xxx/75xxx器件自举程序的配置中介绍FDCAN自举程序时，FDCAN1_Rx引脚和FDCAN1_Tx引脚说的是PH14和PH13，但是在实际应用中使用的STM32H743ZI的144pin芯片中没有PH14和PH13引脚，那么该芯片的FDCAN自举程序使用的CANFD的GPIO是哪俩个？
|
![STM32H743系统自举程序中CANFD如何使用？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/152706brzd0495d889nf47.png "STM32H743系统自举程序中CANFD如何使用？ [相关图片]")
如需获得 4个回答
butterflyspring 回答时间: 2023-07-01 12:42:44查了一下手册，的确是144脚的芯片没有这两个脚。那么也就意味着这个封装不支持，要176脚以上的封装才支持这个升级功能。STM32H743Z 有其他两组脚支持FDCAN1， 楼主方便的话也可以反向验证一下。
- 我真是好人 回答时间: 2023-07-01 13:02:52查了一下手册，的确是144脚的芯片没有这两个脚。那么也就意味着这个封装不支持，要176脚以上的封装才支持这 ...
我把这个片子的其他CNAFD1的引脚都试了 就是通信不上，不知道在该怎么搞了
- 我真是好人 回答时间: 2023-07-01 13:34:22查了一下手册，的确是144脚的芯片没有这两个脚。那么也就意味着这个封装不支持，要176脚以上的封装才支持这 ...
您还有什么好的方法可以验证一下吗？
- butterflyspring 回答时间: 2023-07-01 13:51:24我把这个片子的其他CNAFD1的引脚都试了 就是通信不上，不知道在该怎么搞了 ...
那就是和AN2606描述对得上了，也就是说这个封装的不支持，只有176脚以上的才有这个口，能支持这个功能。
