小型继电器示意图，小型继电器怎么选型？电工必备小知识

小型继电器跟接触器的作用其实差不多，都是一种电气控制器件，它具有控制系统（线圈）和被控制系统（触点）。只是控制电流比较小，体积也比接触器小而已。

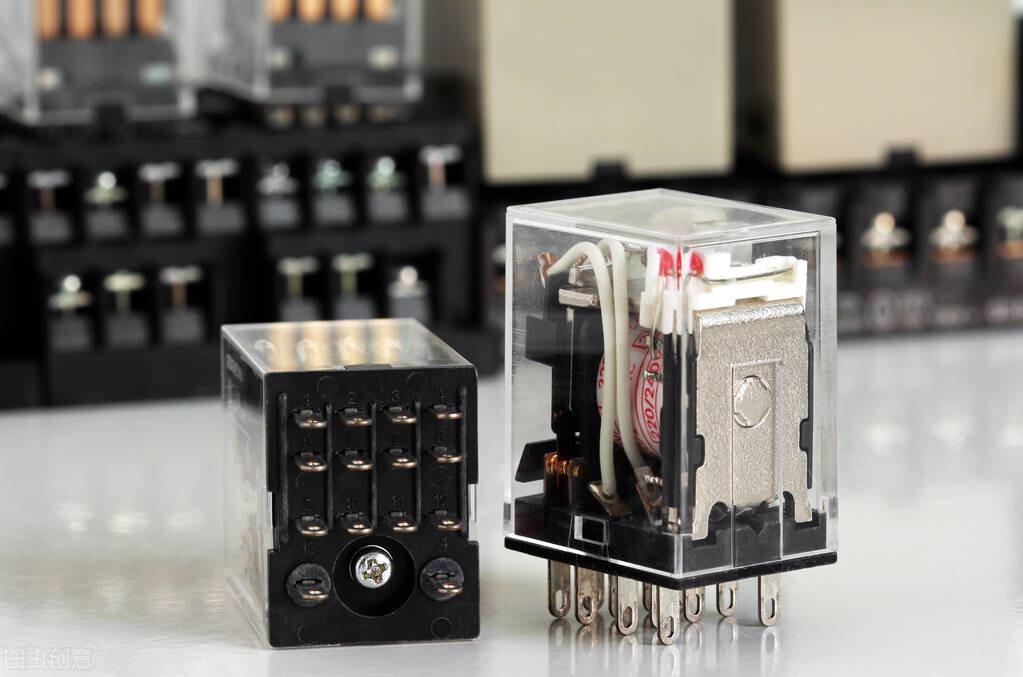

小型继电器都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

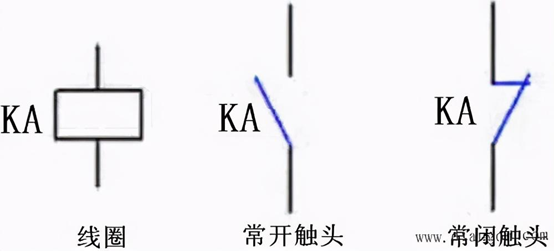

小型继电器的符号标识如下：

小型继电器选型要点：

1，确定线圈控制电压， 小型继电器的线圈控制电压有很多种。

我们常用的电路板继电器线圈电压有：DC5V、DC9V、DC12V、DC24V。

常用的通用小型继电器线圈电压有：DC12V、DC24V、AC220V。

我们一般首先确定是交流（AC）还是直流(DC)，然后确定是多少伏的电压。

然后，选择对应的线圈的小型继电器即可。

2，根据被控制电路中的电流大小，选择合适的小型继电器

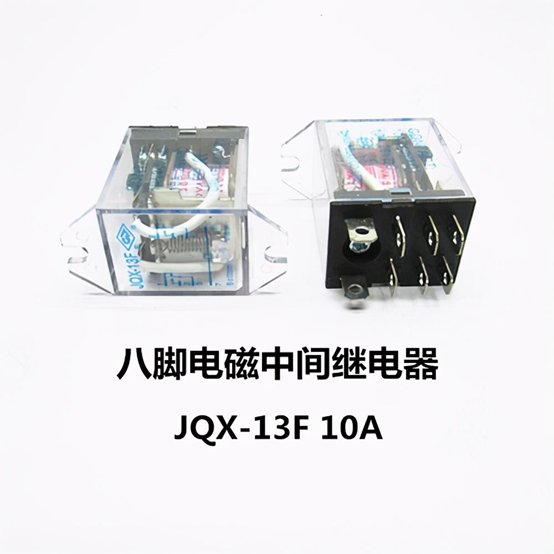

小型继电器的触点容量也各有不同，有5A的，也有10A的。我们根据负载情况选择合适的就好，一般的小型继电器外壳上都有标识清楚该继电器的触点容量。

控制一般接触器的话，有5A的触点容量就足够了！

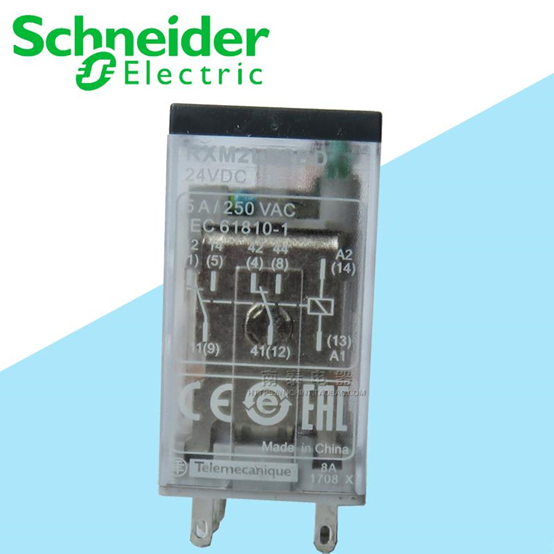

触点容量标识如下图：　

3，确定被控电路需要几组、什么形式的触点。

小型继电器的触点数量各有不同，我们根据控制系统的需求确定选用多少组触点的小型继电器即可。

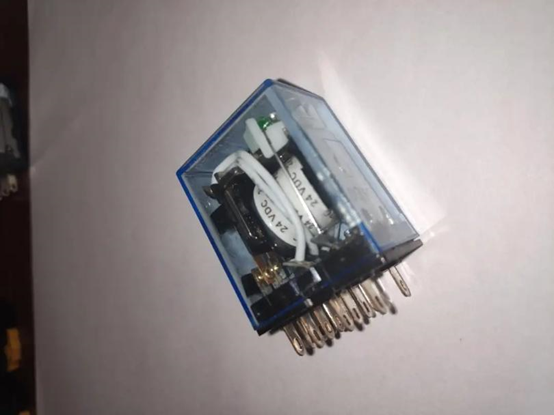

普通小型继电器有二付常开常闭触点的、四付常开常闭触点的。

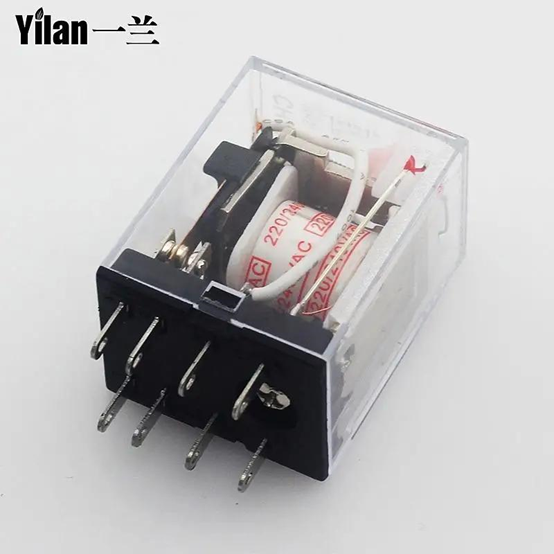

引脚如图：

通过以上的介绍，你是不是觉得选择小型继电器变得很轻松呢？
