干货！三菱变频器通讯案例-变频器专用协议通讯详解

三菱变频器通讯案例-变频器专用协议

今天给大家介绍一下三菱变频器的485通讯，采用的是“变频器专用协议”通讯。适用于三菱的PLC，触摸屏等上位设备。modbus协议通讯我们将在下期分享，感兴趣的朋友可以关注一下小编。

本文适用三菱全系列变频器

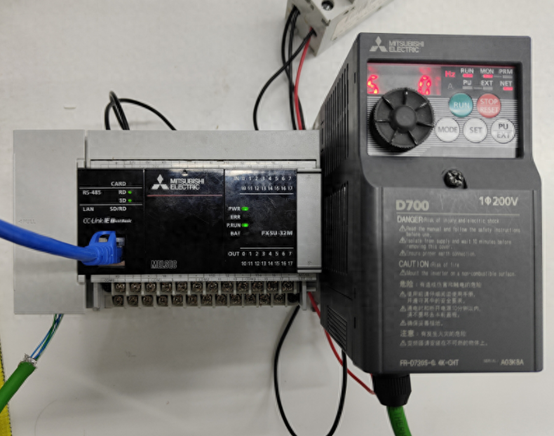

实验设备

变频器侧的设置

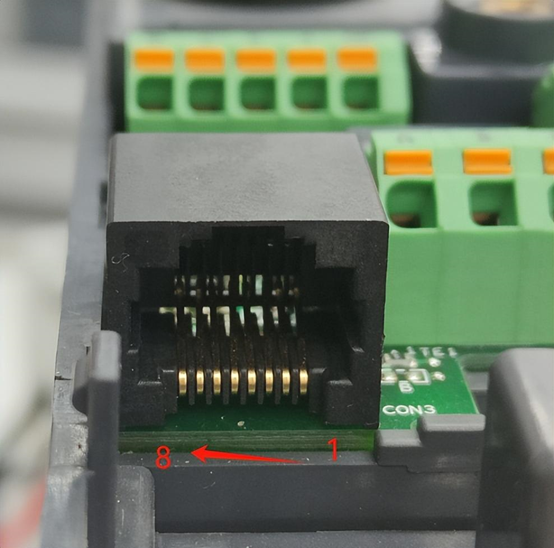

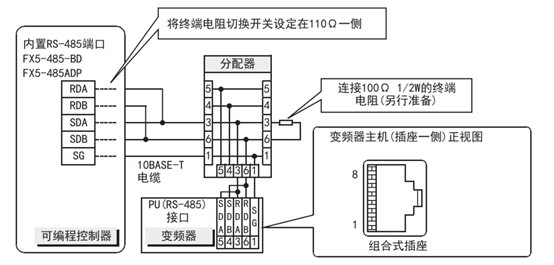

接线：本次采用485两线制进行接线

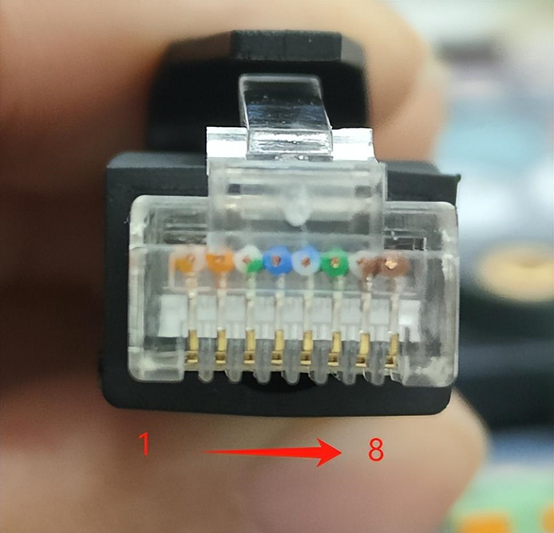

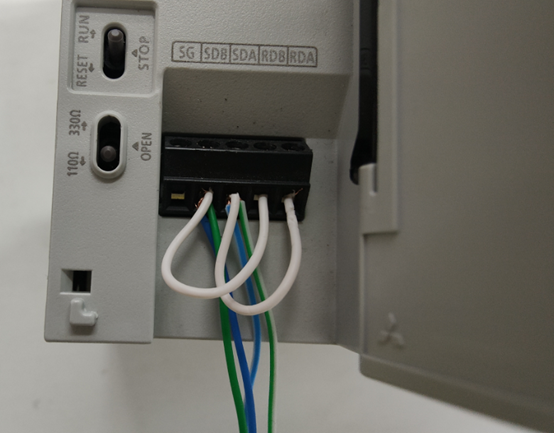

由于小编使用的是成品网线制作的线缆，需要剪掉线缆，取54361号线缆进行接线，终端电阻记得拨到110Ω。

参数的设置：

PLC侧的设置

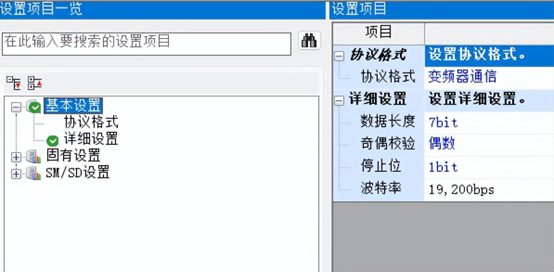

将485串口-基本设置-协议格式改成变频器通讯。数据长度7位，偶校验，停止位1位，波特率19200。（此处务必和变频器设置保持一致）

编写程序：

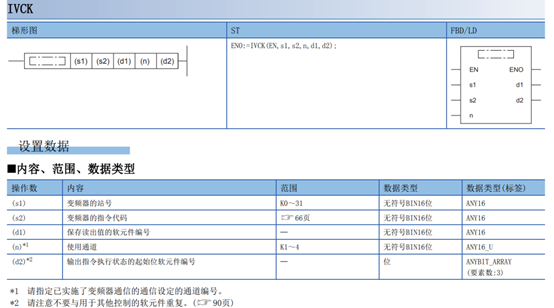

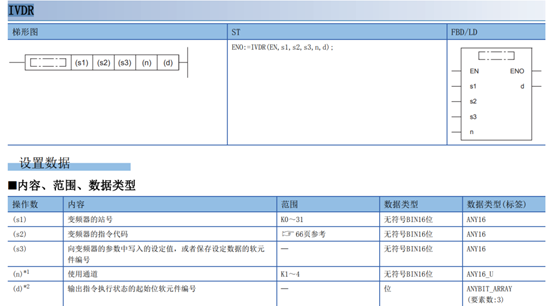

本次测试使用了变频器读状态专用指令IVCK，运行控制指令IVDR。

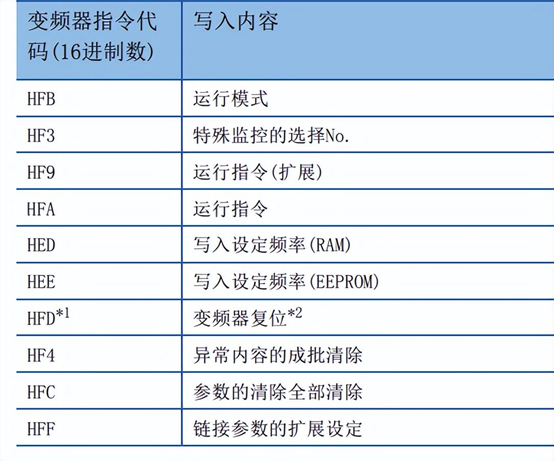

本次使用了读频率，远程启动和修改频率的功能。主要使用到功能代码H6F：输出频率/转速HFA：运行指令

HED：频率给定

参考程序如下：

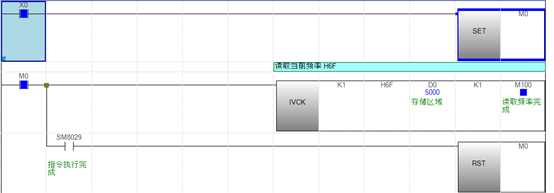

1，测试内部PU启动，读取PU运行的频率。

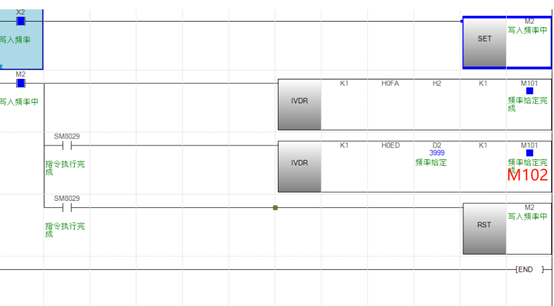

2，远程启动运行并写入频率。
