LTV-247器件介绍

LTV-247是一种光耦合器/光隔离器，由LITEON（光宝）生产。它采用SSOP-16封装，具有4通道输出，每个通道的输出电流为50mA。该器件可单向传输信号，即正向电压越高，输出电流越大。在反向电压下，输出电流为零。LTV-247器件的输入电压类型为DC，输出类型为光电三极管。它的集射极饱和电压为400mV@2.4mA和8mA。在典型电路中，LTV-247通常用于将输入信号转换为光信号并传输到接收端，或用于将光信号转换为电信号。

LTV-247是一种具有高电流传输比和低功耗的晶体管，常用于开关电源、马达驱动、LED照明等电路中。它采用小型封装，具有高可靠性和长寿命，适用于各种电子设备中。此外，LTV-247还具有低导通电阻、快速开关速度和良好的热稳定性，能够提高电路的效率并降低能耗。在工业自动化、家用电器、电动车等领域都有广泛的应用。

规格参数

  • 上升/下降时间：2µs, 3µs
  • 正向电压：1.2 V
  • 正向电流：50 mA
  • 耗散功率：170 mW
  • 隔离电压：3750 Vrms
  • 输出电压(Max)80 V
  • 通道数：4
  • 工作温度(Max)：110 ℃
  • 工作温度(Min)：-55 ℃
  • 安装方式：Surface Mount
  • 引脚数：16
  • 封装：SSOP-16

LTV-247器件的优缺点

优点：

  1. 具有高电流传输比和低功耗。
  2. 采用小型封装，方便集成，具有高可靠性和长寿命。
  3. 具有低导通电阻、快速开关速度和良好的热稳定性，能够提高电路的效率并降低能耗。

缺点：

  1. 价格相对较高，可能不适合所有应用场景。
  2. 高反向电压阈值，可能无法处理高电压信号。
  3. 高输入电压类型，限制了它在一些需要AC信号的应用中的使用可能。

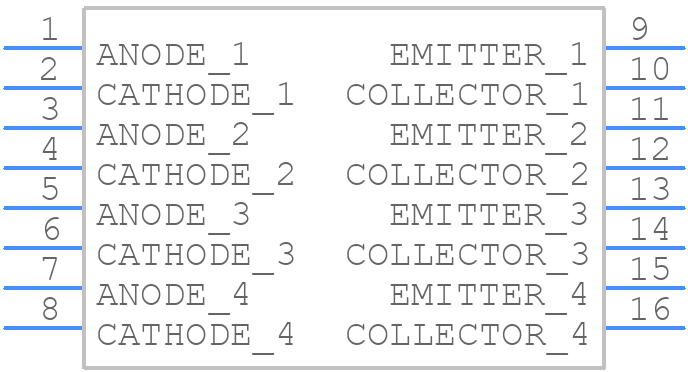

引脚图及引脚介绍

以下是LTV-247器件的16个引脚的详细介绍：

  • ANODE_1至ANODE_4：这四个引脚是阳极（anode）引脚，用于连接正电压或高电压电源。它们控制着器件的导通和关断状态。
  • CATHODE_1至CATHODE_4：这四个引脚是阴极（cathode）引脚，用于连接负电压或低电压电源。它们与阳极引脚共同形成晶体管的开关状态。
  • EMITTER_1至EMITTER_4：这四个引脚是发射极（emitter）引脚，用于连接晶体管的发射极。它们与基极引脚共同控制晶体管的放大倍数和电流传输比。
  • COLLECTOR_1至COLLECTOR_4：这四个引脚是集电极（collector）引脚，用于连接晶体管的集电极。它们与基极引脚共同控制晶体管的放大倍数和电流传输比。

LTV-247器件的工作原理是什么？

LTV-247器件的工作原理基于光电效应，它是一种将光信号转换为电信号或将电信号转换为光信号的过程。

LTV-247器件由四个光发射极和四个光接收极组成。当正向电压施加到器件上时，电子从集电极流向发射极，使得发射极上的光发射器产生光电流。此时，光发射器输出的光电流通过光接收器输入端传输到光接收器，并被转换成电信号。在反向电压下，光发射器不会产生光电流，因此电信号被隔离。

LTV-247器件具有单向传输特性，即正向电压越高，输出电流越大；在反向电压下，输出电流为零。这种特性使得LTV-247器件在电路中可用于将输入信号转换为光信号并传输到接收端，或用于将光信号转换为电信号。

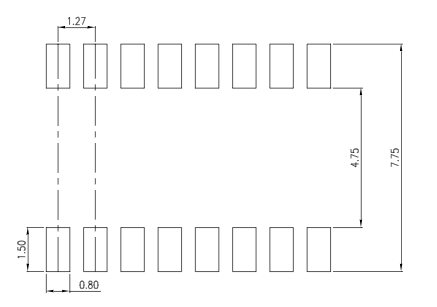

封装图

LTV-247器件的封装为SSOP-16。封装图如下所示：

LTV-247器件的应用领域有哪些？

  1. 在光通信领域中具有广泛的应用，如光发射机和光接收机之间的信号转换、光调制和解调器、高速数据传输等。
  2. 可以用于半导体照明系统中的光接收器和光源控制器，实现光接收和光控制等功能。
  3. 可以用于安防监控系统中的图像传输和解码器，将视频信号转换为光信号或将光信号转换为视频信号。
  4. 可以用于无线通信系统中的接收器和发射器，将电信号转换为光信号或将光信号转换为电信号。
  5. 还可以用于医疗领域中的光电传感器，如光吸收传感器、光电流传感器等。
