TPS5430DDAR器件介绍

TPS5430DDAR是一款由TI（德州仪器）生产的DC-DC芯片，具有高输出电流PWM转换器的特点。它集成了低电阻、高端N沟道MOSFET，并在基板上包含了高性能电压误差放大器、欠压锁定电路、慢启动电路、电压前馈电路等区域，以实现严格的电压调节精度、限制浪涌电流、限制启动电流等目的。

其他功能还包括高有效使能、过流限制、过压保护和热关断功能，可最大程度减少外部零件数量并实现高达95%的高效率。为降低设计复杂性和外部组件数量，TPS5430DDAR反馈环路进行了内部补偿。TPS5430DDAR采用耐热增强型、易于使用的8引脚SOIC PowerPAD封装。可在5.5V至36V输入电压范围内实现3A降压转换，输出电压范围为1.22V至31V。

规格参数

  • 电源电压：5.5 V至 36V
  • 输出电压：1.22V ~ 31V
  • 输出电流：3 A
  • 通道数：1
  • 开关频率：500 kHz
  • 工作温度(Max)：125 ℃
  • 工作温度(Min)：-40 ℃
  • 安装方式：Surface Mount
  • 引脚数：8
  • 封装：SOIC-8

TPS5430DDAR器件的优缺点

优点：

  1. TPS5430DDAR采用了高达95%的高效率设计，可在高输入电压和高输出电流条件下工作。
  2. 该芯片可在5.5V至36V的输入电压范围内提供3A的输出电流，适用于需要高输出电流的应用。
  3. 具有过流限制、过压保护、热关断等安全功能，同时支持PWM控制和静态功率消耗优化。
  4. 采用8引脚SO PowerPAD封装，减少了外部零件数量，简化了电源设计。
  5. TI提供了评估模块和Designer软件工具，可帮助快速实现高性能电源设计。

缺点：

  1. 由于TPS5430DDAR是一款高性能的DC-DC芯片，因此其价格相对较高，可能会增加应用的成本。
  2. 封装体积较大，可能不适合某些空间较小的应用场景。

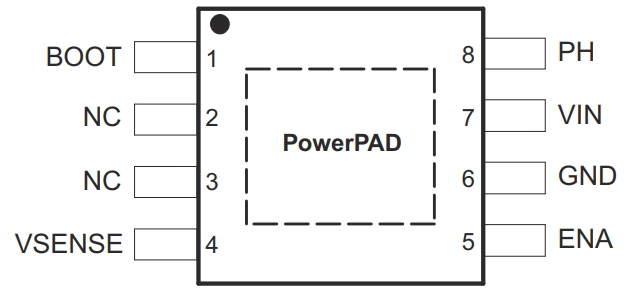

引脚图及引脚介绍

  • BOOT引脚：该引脚用于提升转换器的输出电压。它与内部电阻分压器一起，为转换器的反馈引脚提供电压。
  • VSENSE引脚：该引脚用于检测输入电压。当输入电压超过一个特定的阈值时，转换器会关闭输出。
  • ENA引脚：该引脚用于使能转换器。当它处于低电平时，转换器会关闭；当它处于高电平时，转换器会开启。
  • GND引脚：该引脚是接地引脚，用于将电路板上的所有元件连接到地电平。
  • VIN引脚：该引脚是输入电压引脚，用于接收输入的直流电压。
  • PH引脚：该引脚是输出电压反馈引脚，用于接收输出电压的反馈信号。
  • NC引脚：这两个引脚是未连接的，它们不会对电路的功能产生任何影响。

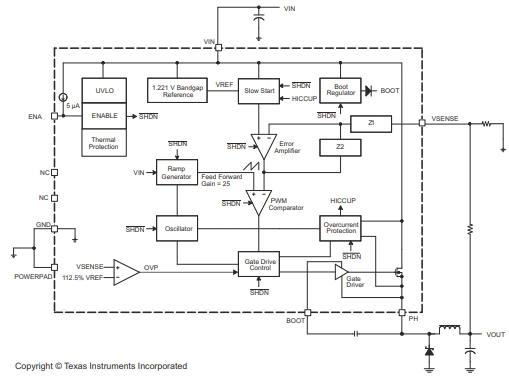

TPS5430DDAR器件的原理图及其工作原理

  1. 输入电压采样：当TPS5430DDAR启动后，其BOOT引脚会被加高电平，使内部控制逻辑电路开始运行。同时，VSENSE引脚也会通过电压检测电路监测输入电压的变化。
  2. 控制PWM频率：通过PH引脚输入的PWM时钟信号来控制芯片的工作频率。在芯片内部的PWM控制器控制下，MOSFET的门极被交替导通和截止，从而将输入电压变换为输出电压。
  3. 过流保护和过压保护：TPS5430DDAR器件具有过流保护和过压保护功能。当输出电流超过设定值时，芯片会自动关闭输出，以保护器件和负载。同样，当输出电压超过设定值时，芯片也会自动关闭输出，以保护器件和负载。
  4. 静态功率消耗优化：TPS5430DDAR器件采用了静态功率消耗优化技术，可在关断期间将MOSFET的漏源极之间的电荷保持在低电势态，从而减少了静态功率消耗。

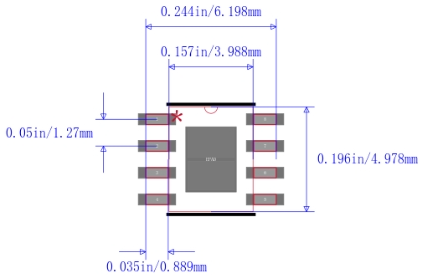

封装图

TPS5430DDAR器件的封装是8-PowerSOIC，尺寸大小为2.9mm x 2.25mm。封装图如下所示：

TPS5430DDAR器件的应用领域有哪些？

  1. 适用于需要高性能电源的便携式设备，如手机、平板电脑、笔记本电脑等。
  2. 在汽车电子领域也有广泛应用，例如用于车载充电器、电池管理系统、车载音响等设备中。
  3. 用于工业自动化控制系统，例如工业电机驱动器、电动工具、输送带等设备中。
  4. 还可用于家用电器领域，如空调、洗衣机、冰箱等。
