如何为GUI应用程序启用STM32F746G探索板屏幕的触摸功能？


默认情况下，显示器的触摸功能未启用，并且CubeMX工具不处理此功能。

本文档将指导您完成基于现有GUI应用程序获得功能性触摸屏所需的几个步骤。

设置审查：
-用于STM32F746G Discovery的CubeMX v4.26图形应用程序项目
-选择的IDE是Atolic
-图形库是STemWin
-多维数据集固件是STM32Cube_FW_F7_1.11.0

1.从F746的配置CubeMX项目开始创建一个基本的GUI应用程序

在本节中，我将快速创建一个由2个按钮组成的基本GUI，并生成相应的Atolic项目。

这一部分很快就涵盖了，因为它在专门的常见问题解答中有更详细的描述：STM32F746G发现：使用CubeMX创建一个基本的图形应用程序，请随时参阅。

为F746打开已配置的CubeMX项目


在配置选项卡中，单击GRAPHICS

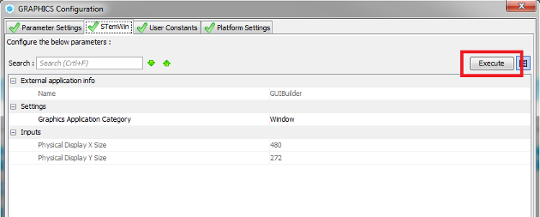

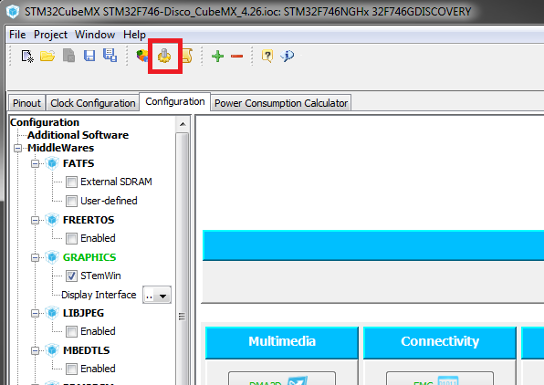

单击执行按钮启动GUID设计器

通过在小部件列表中的专用项目上单击两次添加2个按钮

关闭GUIDesigner并通过单击下面显示的按钮重新生成项目

2.导入触摸驱动程序（低级、BSP接口和HAL接口）

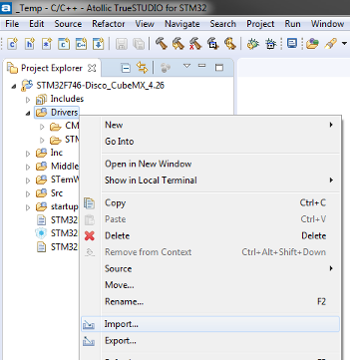

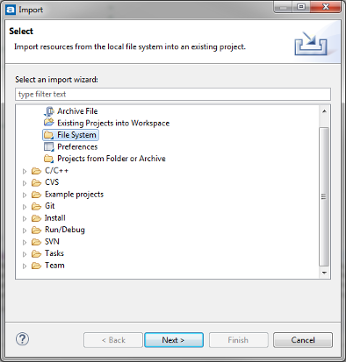

在Atolic TrueStudio中导入生成的项目，右键单击Drivers文件夹并选择Import

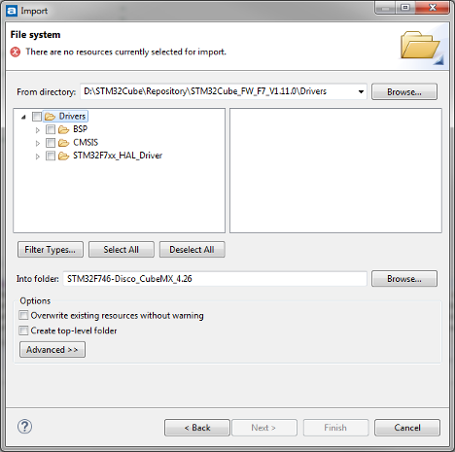

选择文件系统

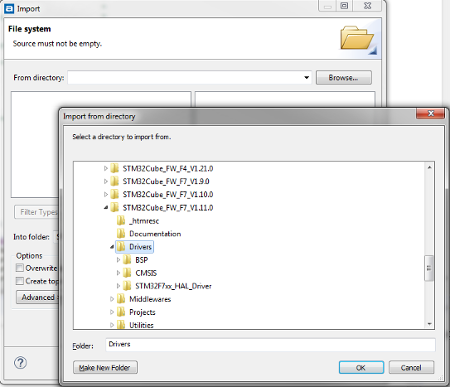

选择Drivers文件夹作为基本文件夹，然后单击OK（确定）

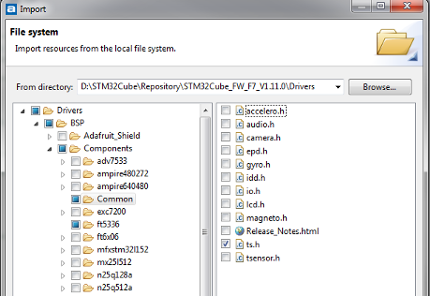

从这个对话框中，我们将选择所有需要的文件

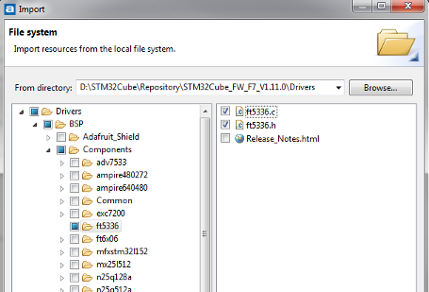

首先是低电平触摸驱动器ft5336.c/h

然后是Common文件夹中的更高级别接口

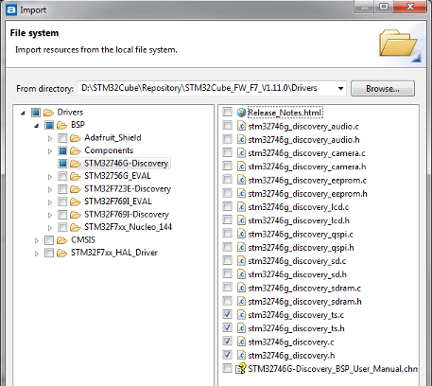

BSP驱动程序通用文件和触摸专用

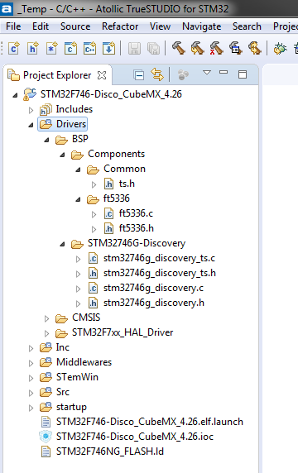

然后单击完成要真正导入文件，您现在应该在Atolic项目中具有以下结构

3.更新包含文件搜索路径

由于某些包含文件已导入，您必须将其父文件夹添加到包含文件夹列表中。

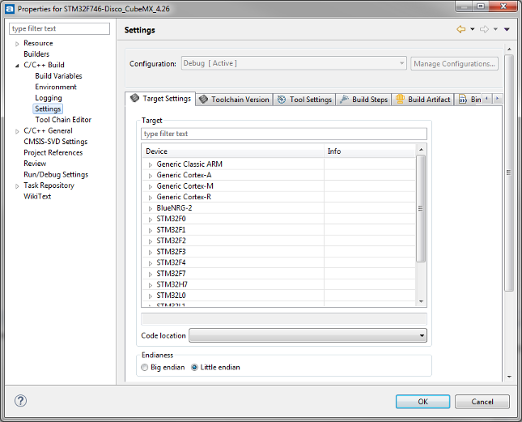

打开项目属性并转到C/C++构建->设置

然后转到“工具设置”选项卡和“C编译器”->“目录”部分

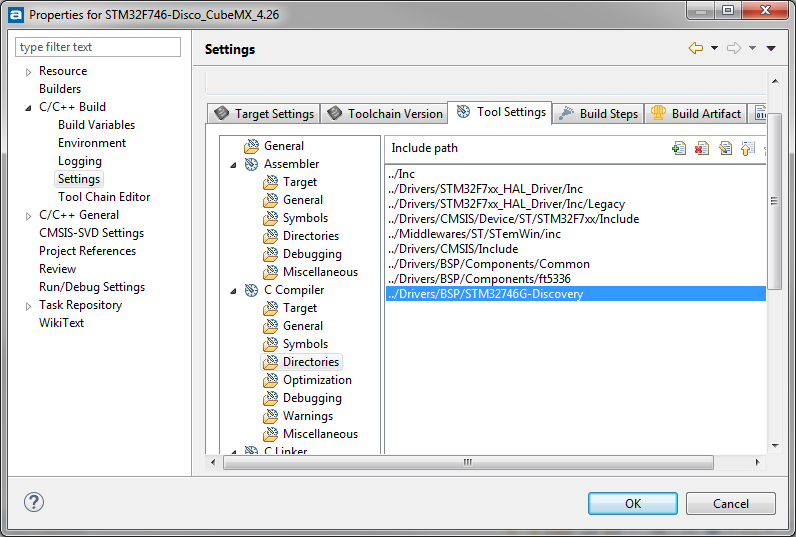

添加包含include文件的新文件夹：
../驱动程序/BSP/组件/公用
../驱动程序/BSP/组件/ft5336
../驱动程序/BSP/STM32746G发现

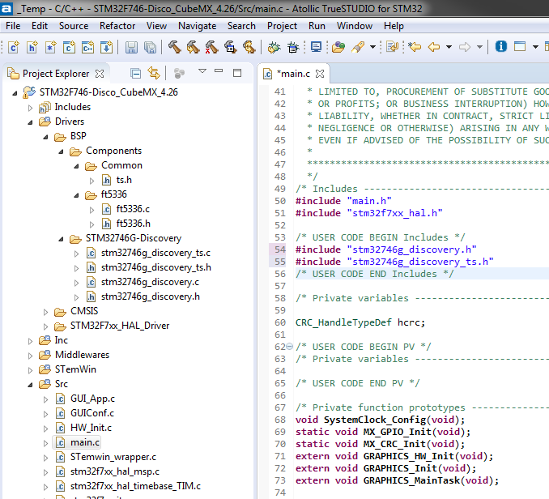

打开/src/main.c文件和#include指令（在USER标记之间）如下

4.返回CubeMX项目以启用和配置所需的外围设备

首先启用插入触摸接口的I2C外围设备

启用TIM3

启用USART1（对于触摸功能不是强制性的，但由于内部BSP依赖性而需要）

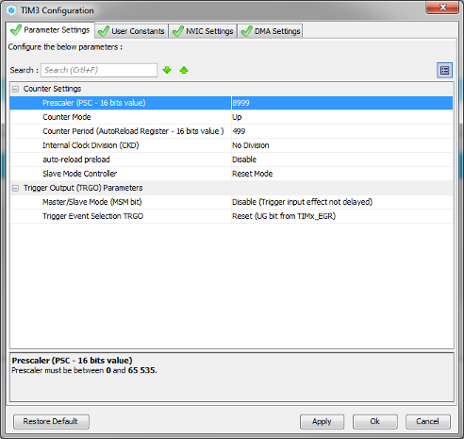

按如下方式配置TIM3（每1毫秒过期一次）

并启用中断



5.回到Atolic项目编辑源代码

请注意，尽管重新生成了源代码，添加的include指令仍会保留！

让我们继续在USER标记之间添加特定的代码。

初始化触摸屏和计时器，以便在每次到期时检索触摸状态（轮询模式）

  • 在USER CODE BEGIN/END PFP部分的main.c文件中添加以下声明：

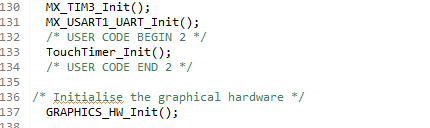

  • 在USER CODE BEGIN/END 2部分的main.c文件中添加以下调用：

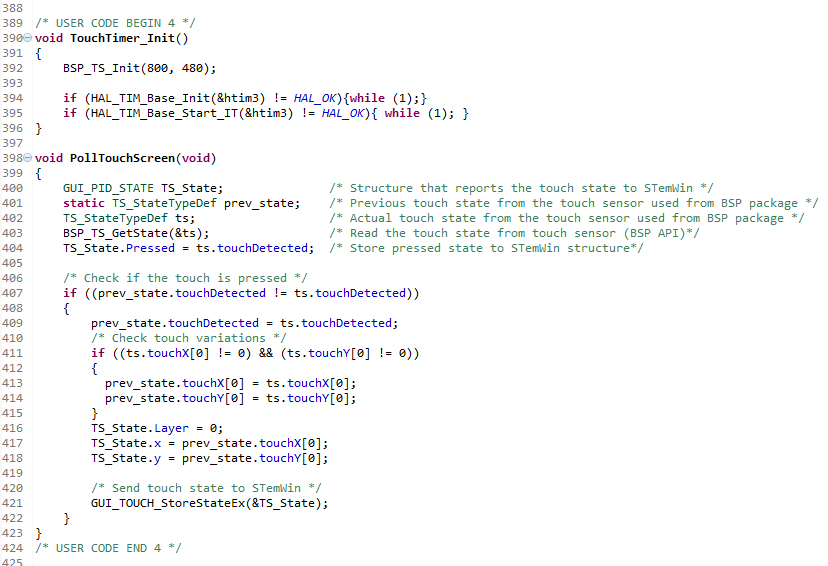

  • 在主.c文件的USER CODE BEGIN/END 4部分中添加以下定义

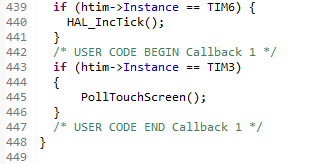

  • 在HAL_TIM_PeriodElapsedCallback USER CODE BEGIN/END Callback 1部分的主.c文件中添加

实现触摸其中一个按钮时要实现的动作（即使另一个按钮不可见）

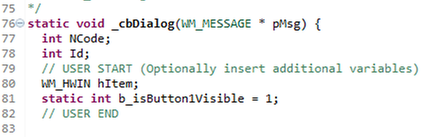

首先声明一些变量

  • 在USER START/END Callback 1部分的cbDialog函数中的WindoDLG.c文件中添加

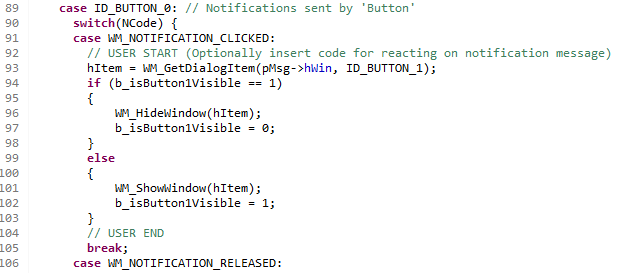

  • 在cbDialog函数的WindoDLG.c文件中，在USER START/END部分添加大小写ID_BUTTON_0和大小写WM_NOTIFICATION_CLIKED

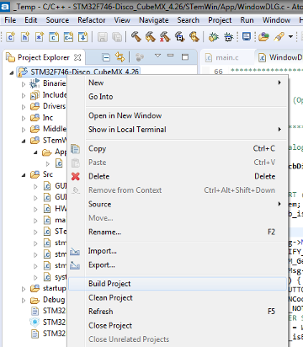

6.您现在可以重建整个项目并将其闪存到板上

触摸按钮0（屏幕左上角）将隐藏第二个按钮，再次单击将使第二个按键再次出现！

您现在有了一个启用了触摸屏功能的功能性图形应用程序，由于所有额外的源代码都已添加到特定的用户部分，您可以自由地从CubeMX工具启用和配置其他外围设备，并在不丢失源代码的情况下重新生成源代码。

完整的最终项目在这里提供。
