问题

如何在没有LSE晶体的情况下在STM32WB上运行蓝牙LE应用程序

总结

本文总结了一种移除外部32.768 LSE晶体并用来自32MHz HSE的时钟参考源替换其功能的方法。它还描述了必要的配置修改，以实现蓝牙LE固件项目，在没有外部LSE晶体的情况下运行，并从HSE时钟运行。


概述

蓝牙低能量规范要求低频晶体的频率偏差不超过500 ppm。在STM32WB上，这种低频功能由外部LSE晶体提供（通常）。LSE用作BLE无线电的RF唤醒子系统的时钟参考。当主系统时钟在低功率模式期间关闭时，如果低功率模式（如STOP/STOP2）已启用，则主系统时钟将在此事件期间保持运行。这与由32MHz系统时钟生成的其余系统时钟的操作不同。由于无线电需要准确地按时唤醒以服务于连接间隔，因此它总是需要一个活动时钟源。该功能通常由LSE时钟提供。此外，LSE还用于对RTC进行应用定时的时钟，因为与内部LSI振荡器相比，LSE是准确且稳定的时钟源。
可以移除外部LSE晶体，并在其位置使用32MHz HSE，该HSE已被用作主系统时钟源。这种配置的折衷是不再能够进入低于睡眠模式的低功率模式。例如，STOP/STOP2/STANDBY模式将不再对用户可用，因为当系统进入这些更深层次的低功率模式时，HSE不可避免地会关闭。在不存在低功率要求的系统实现中，例如由电源供电（而不是由电池供电）的设备，这可能是可行的替代方案。如果您的应用程序不支持低于睡眠模式的低功耗模式，则可以按照以下步骤将STM32WB程序配置为仅从HSE运行，而不使用LSE。
请注意，STM32CubeWB固件包中的所有示例都已预配置为将LSE用于RF唤醒和RTC，因此任何示例都可以用于演示为此需要进行的更改。在这种情况下，“STM32Cube_FW_WB_V1.12.0\Projects\P-NUCLEO-WB5.NUCLEO\Applications\BLE\BLE_p2pServer”下的“BLE_p2pServer”示例将用于演示如何做到这一点。这些更改将从其各自的CubeMX项目中应用。


  1. 使用CubeMX v6.3.0+打开其BLE_p2pServer.ioc。

  2. 从“RCC”配置窗口，将LSE模式更改为“禁用”





  1. 从“STM32_WPAN”中间件配置窗口，转到“配置”选项卡

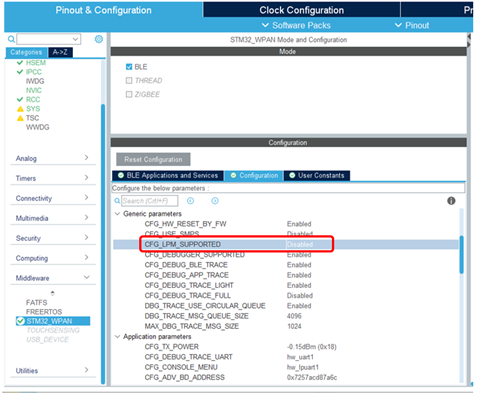

    1. 将CFG_LPM_SUPPORTED参数更改为“禁用”。这将禁用低功耗管理器支持，以使系统始终处于运行模式。

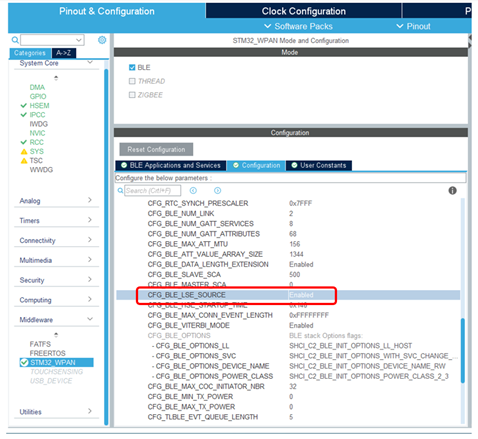

    1. 将CFG_BLE_LSE_SOURCE参数更改为“启用”，以选择外部HSE作为RF唤醒源。

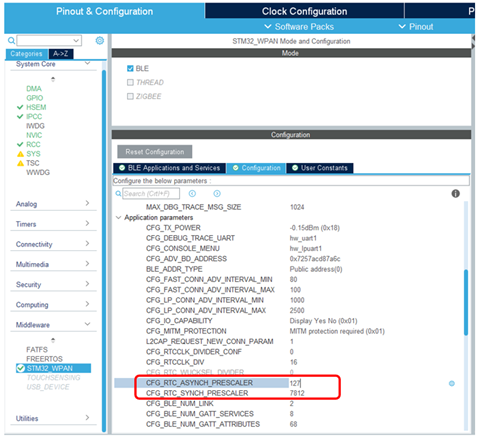

    1. 将CFG_RTC_ASYNCH_PRESCALER参数更改为127，将CFG_RTC _SYNCH_PRESCAL参数更改为7812，以获得1 Hz的内部时钟频率（ck_spre）。这也将为虚拟定时器实用程序（来自hw_timerserver.c）保持相同的实时基础。

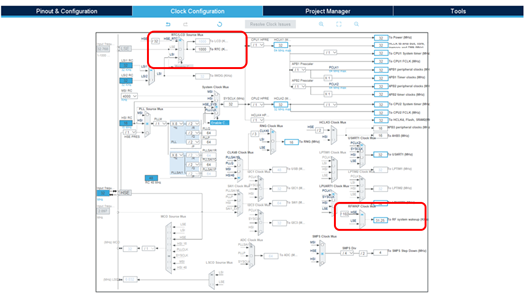

  1. 更改时钟树配置

    1. 为RTC Source Mux选择“HSE_RTC”（HSE_RTC）

    2. 选择“HSE”进行射频系统唤醒






  1. 为您喜爱的IDE重新生成代码项目。



  1. 在IDE中打开代码项目后，找到app_conf.h对#define CFG_TS_TICK_VAL进行以下手动编辑。请注意，此参数在CubeMX中不可用，因为它被认为是示例应用程序用户代码的一部分。

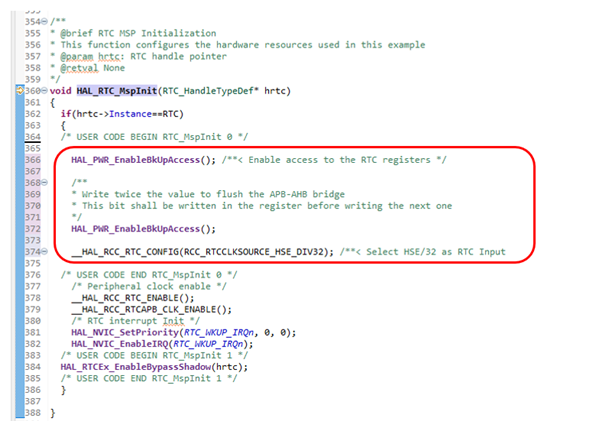

  1. 找到stm32wbxx_hal_msp.c，并在hal_RTC_MspInit（）中添加以下代码行。




  1. 建立项目并按目标运行（NUCLEO-WB55RG）。此时，STM32WB不再使用LSE。
