重新编程STM32H7设备后，我无法连接到该设备。重置时连接没有帮助。为什么？

有两个可能的根本原因，可以导致这个问题。第一种可能性更大，与电源配置错误有关。其次是选项字节中的引导进程配置。

可能的根本原因1（电源配置错误）

这适用于所有具有可配置内部SMPS降压功能的STM32H7设备。
这很可能与电源配置有关。带有嵌入式降压转换器的STM32H7设备提供不同的电源方案。所选配置取决于外部组件。
此配置只能在通电复位后设置一次。选择错误的配置会导致MCU锁定。配置是用HAL库中的以下行完成的（通常放在SystemClock_Config函数中）：

HAL_PWREx_ConfigSupply（…）；

大多数板的电源直接来自SMPS（如果在MCU中可用），这需要使用PWR_DIRECT_SMPS_supply参数调用上述函数。但STM32CubeMX生成的项目默认情况下可能具有PWR_LDO_SUPPLY选项。此外，PWR_DIRECT_SMPS_SUPPLY选项在5.4.0及更早版本中可用。
由于在通电重置后只能更改配置一次，因此问题可能会在下一次通电循环后显现出来。

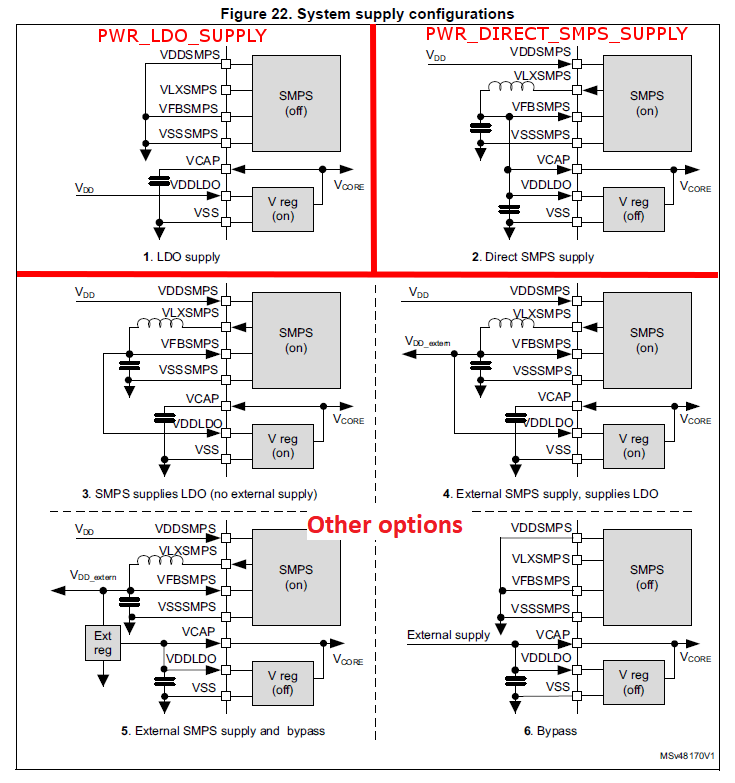

以下是参考手册中的图表，显示了电源的不同硬件配置。

MCU包含保护机制，可以防止将内部SMPS的更高电压设置为VCORE（1.8或2.5V）。这应该可以防止由于配置错误而损坏MCU。

解决方案

由于电源通常是在重置后立即配置的，因此很难在短时间内进行连接。
解决方案1是为了：

1. 将板插入电源，同时将复位按钮保持在低位（通常为NRST引脚）。
2. 将重置按钮保持在低位。
3. 通过STM32CubeProgrammer连接。当程序开始连接时，松开重置按钮。尽管这需要相当精确的时间安排，但应该很容易实现。
4. 执行大规模擦除。
5. 请确保已修复项目中的电源配置。

解决方案2是为了：

1. 将板插入电源，同时BOOT0引脚保持在高位。这需要将BOOT_CM7_ADD1设置为系统内存。
2. 保持BOOT0（启动）按钮高。
3. 通过STM32CubeProgrammer连接。系统引导加载程序不应触及电源配置。 然而，它将配置与引导程序通信接口相关的引脚，并可能干扰板上的外部组件（这可能对自定义PCB至关重要）。
4. 执行大规模擦除。
5. 请确保已修复项目中的电源配置。

可能的根本原因2（Cortex-M7启动已禁用）

这适用于所有具有双核功能的STM32H7设备。
另一种可能性是，选项字节的配置方式是，只有Cortex-M4在重置后引导（BOOT_CM7/BCM7=0，BOOT_CM4/BCM4=1）。然后，您需要将调试器连接到访问端口3（Cortex-M4），而不是访问端口0（CortexM7）。
在当前的STM32CubeProgrammer版本（2.2.0及更早版本）中，这似乎不起作用。请改用ST链接实用程序，或更新STM32CubeProgrammer（当有新版本时）。
对于开发，建议保持从两个内核启动，否则一些工具/IDE可能无法与设备一起工作。
