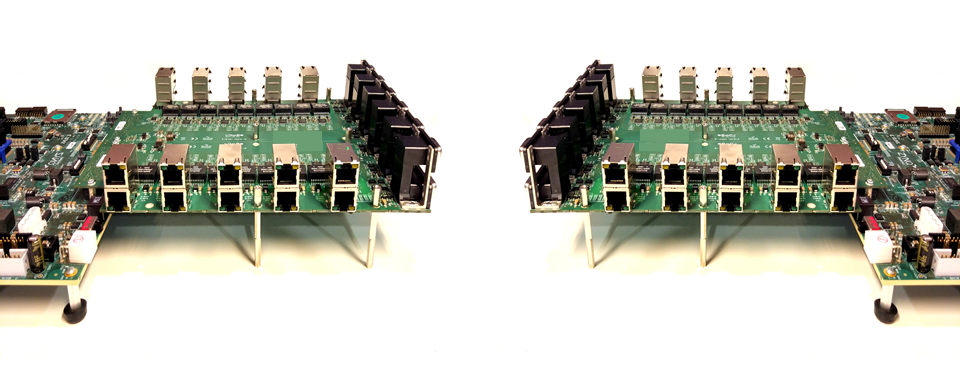

12x端口MTSN套件

12x端口MTSN套件

多端口时间敏感网络（MTSN）交换机IP是SoC-e解决方案，在其设备中包含时间敏感网络功能。该VHDL IP可以在Xilinx可重构器件（FPGA和可重构SoC）上实现。MTSN交换机IP可以使用此12x端口MTSN套件或基本MTSN套件进行评估。该套件不仅用于测试MTSN交换机IP，还用于支持高级的动手TSN。它由两块准备运行TSN网络设置的板组成。除了套件中包含的演示软件外，两块板中都嵌入了GUI配置工具。有了这个GUI，用户可以轻松地修改与切换和TSN操作相关的所有参数。因此，这两个子系统都是完全可操作的TSN交换机，可以用作网络中的独立设备。该系统还包括对广泛使用的标准化TSN配置机制（IEEE 802.1Qcc、NETCONF/YANG）的支持。这意味着这些设备可以由支持标准的CNC代理静态或动态地自动配置。

主要功能和优点

  • 用于帧抢占的IEEE 802.1Qbu/802.3br
  • 用于帧复制和消除可靠性的IEEE 802.1CB
  • 用于多生成树协议的IEEE 802.1s
  • 用于LLDP（链路层发现协议）的IEEE 802.1AB
  • 用于流过滤和管理的IEEE 802.1Qci
  • 用于网络管理的IEEE 802.1Qcc
  • 用于调度业务时间感知整形器的IEEE 802.1Qbv：可配置的时隙数量
  • 用于保留业务的IEEE 802.1Qav
  • 用于时间同步层的IEEE 802.1AS（-2020）
  • 1x可配置TSN流量生成器，通过硬件实现（带Zynq-7000 SoC板载的外部板）
  • RJ45连接器FMC板上的18x千兆（10/100/1000Mbps）以太网端口。工业温度等级。
  • 2块Zynq UltraScale+MPSoC ZCU102板，预装TSN交换机设计（硬件+软件）
  • 开箱即用套件：套件中包含的配置、评估和演示软件。

包装物件清单 (含配件)

  • 1x流量生成器USB电缆
  • 1x流量生成器板
  • 1x交通发电机电源
  • 2x SoC-e 100M/1GbE多端口FMC板
  • 2个三速以太网铜质SFP
  • 2x ZCU102板，预装12+1端口TSN评估设计
  • 2个ZCU102电源
  • GUI配置软件（TSN和其他交换功能）
  • 用户指南
  • 基于视频流的演示软件
