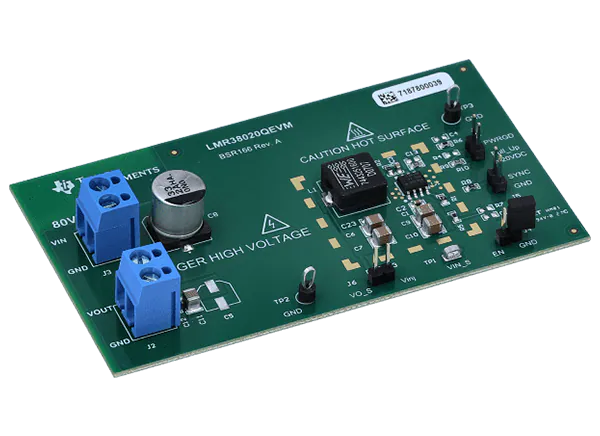

德州仪器LM38020QEVM转换器评估模块(EVM)采用LMR38020S-Q1,一个80V DC/DC降压调节器,采用同步整流,以小占地面积实现高转换效率。评估模块在6V到80V的宽输入电压范围内工作,以400kHz开关频率提供调节的5V输出。输出电压具有高于1.5%的设定值精度,并可使用外部电阻分压器进行调节。德州仪器LMR38020QEVM适用于LMR38020- q1和LMR38020 buck转换器。


特性

  • 输入电压范围4.5V ~ 80V

  • 准确的5 v的输出

  • 输出电流高达2A

  • 开关频率400千赫

  • 扩频以减少电磁干扰

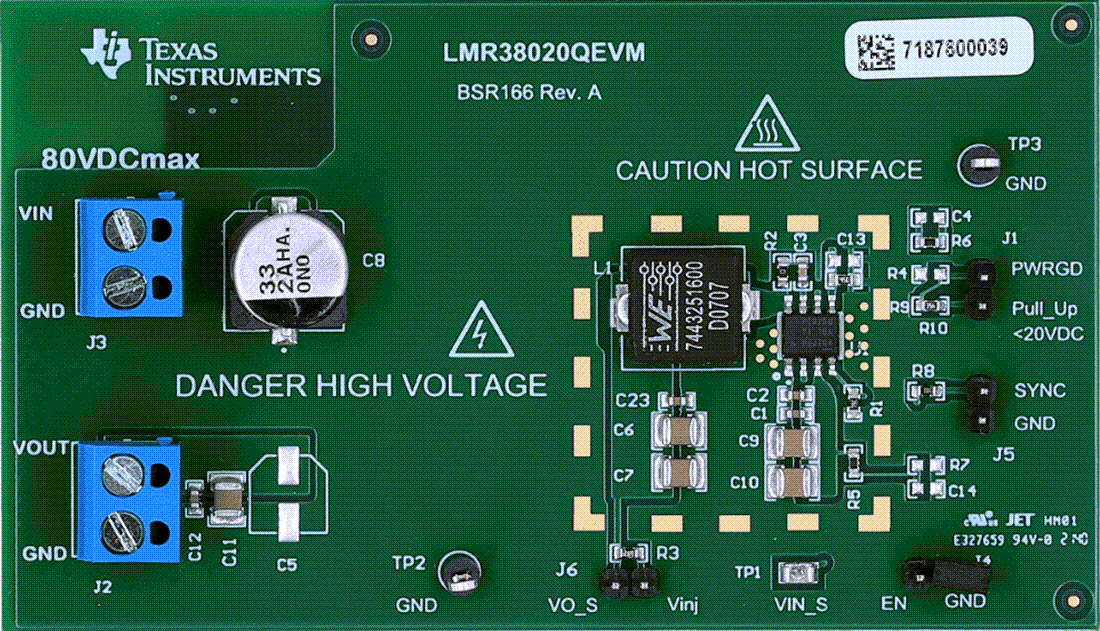

板布局
