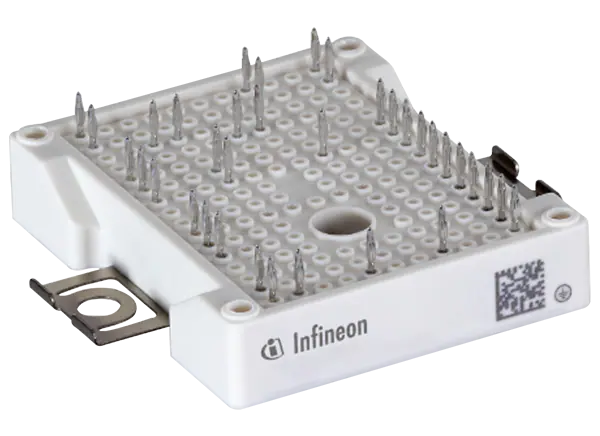

英飞凌650V 3级IGBT模块是具有Trench/Fieldstop技术的easyypack 模块。这些模块具有低电感设计、低开关损耗和低V(CE(sat))的特点。IGBT模块提供了低热阻的Al(2)O(3)基板，紧凑的设计，PressFIT接触技术，由于集成安装夹具，安装坚固。潜在的应用包括EasyPACK 模块中的三层应用、电机驱动、太阳能应用和UPS系统。


特性

  • 机械:

    • 具有低热阻的Al(2)O(3)衬底

    • 紧凑的设计

    • 压入接触技术

    • 坚固的安装由于集成安装夹具

  • 电气:

    • 低电感的设计

    • 低开关损耗

    • 低VCE( (坐)


规范

  • F3L150R07W2H3_B11,DF300R07W2H3_B77:

    • 我(C(笔名))= 150

    • 我(CRM) = 300

  • F3L100R07W2H3_B11,DF200R07W2H3_B77:

    • 我(C(笔名))= 100

    • 我(CRM) = 200

  • 650 V V (CES)

  • 高达650V增加阻塞电压能力

  • -40°C至125°C存储温度范围(T(stg))

  • 每个夹具的安装力为40N至80N

  • 39克重量


应用程序

  • 三层应用程序

  • 马达驱动器

  • 太阳能的应用

  • UPS系统

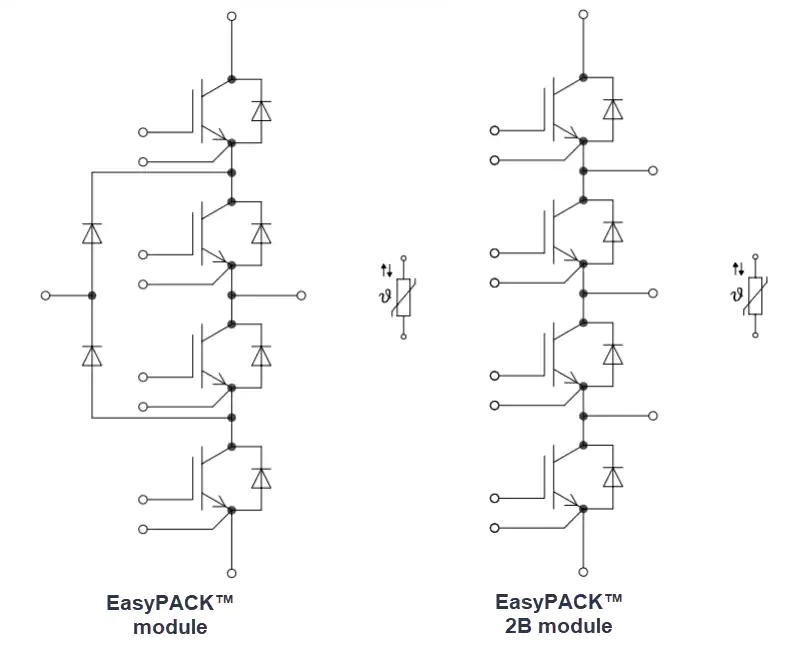

原理图
