瑞萨推出RL78 MCU系列中最小的8引脚封装选项

除了RL78系列低功耗微控制器（MCU）之外，瑞萨最近宣布发布其最新成员：RL78/G15通用MCU。最新产品包括行业标准硬件，但采用了新的、更小的外形。减小的封装尺寸是针对希望在保持预期性能的同时减小系统尺寸的工程师。



RL78/G15 MCU有各种封装尺寸，在3毫米x 3毫米的封装中最小引脚数为8。图片由瑞萨提供



除了新的MCU外，瑞萨还发布了一个快速原型板（FPB），以帮助工程师在自己的用例和库中评估RL78/G15的有效性，从而加快使用RL78系列G15系列的应用程序的开发（数据表链接于此）。本文将研究瑞萨最新版本的一些关键功能，以及围绕该设备的目标应用程序和支持材料，以帮助设计师确定这种新的MCU是否适合他们的项目。



小包装中的性能

RL78系列的G15系列包含标准规格，适用于各种应用。16位CPU核心工作频率为16 MHz，MCU包括4 KB或8 KB的代码闪存。根据所需GPIO引脚的数量，MCU的引脚数量从8引脚到20引脚不等，最小的8引脚封装尺寸仅为3 mm x 3 mm。

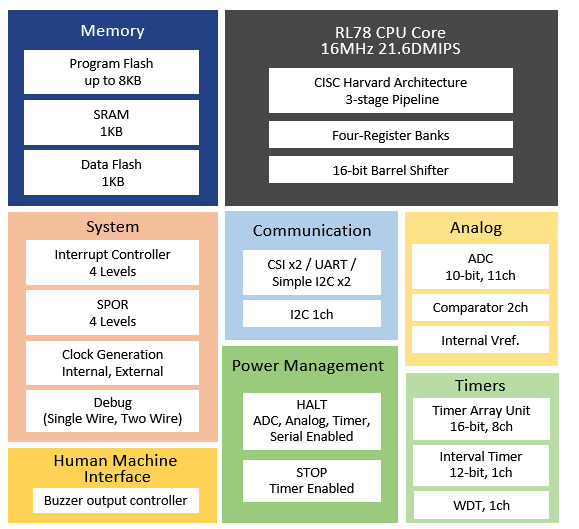

RL78/G15 MCU的框图突出了该设备的主要功能。图片由瑞萨提供



尽管设备尺寸很小，但热性能表明MCU一点也不脆弱。该设备的额定工作温度为-40°C至125°C，确保设计者在放置MCU时不受限制。作为一个额外的好处，该芯片支持多种通信协议，如SPI、UART和I2C，使其能够与现有系统集成。



RL78/G15入门

想要将RL78/G15集成到自己的项目中的设计师不需要从头开始。作为G15版本的一部分，瑞萨还发布了一款FPB，其核心包含RL78/G15 MCU（特别是20引脚R5F12068ASP）。考虑到互操作性，Renesas包括Arduino和PMOD头，为设计者提供了一种将现有电路快速连接到电路板的方法。

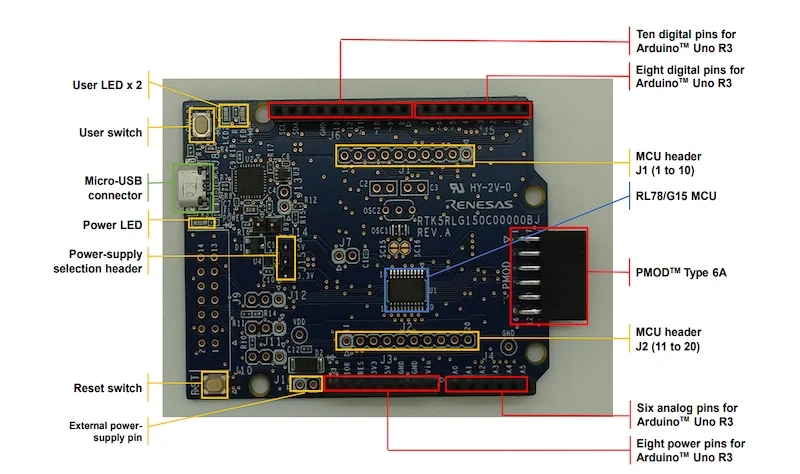

FPB布局突出了板的功能，并说明了如何连接Arduino屏蔽或PMOD兼容设备。图片由瑞萨提供



使用Renesas Smart Configurator GUI工具（CS+IDE的一部分），RL78/G15的编程变得简单，该工具允许设计者根据自己的需求快速生成cookie切割器程序框架。此外，一个Arduino库可用于FPB，它提供了一个使用Arduino平台的板和资源设计的快速解决方案。



欢迎加入RL78系列

为了证明其有效性，瑞萨已经发布了使用G15 MCU的参考设计。G15系列MCU与电力电子芯片集成在一起，用作100W多输出USB PD适配器的一部分。虽然它可能不是所有工程师都能借鉴的解决方案，但它确实是G15系列作为通用MCU有效性的许多测试中的第一个。

目前，围绕G15芯片的信息仍然很少。G15数据表和用户手册都需要更新，以包括8针设备的包装信息，值得注意的是，G15产品页面中目前缺少8针设备（仍提供10针、16针和20针设备）。无论如何，G15系列的发布为设计师在选择MCU时提供了一个新的选择，尤其是对于那些希望在不降低性能的情况下缩小设计的人来说。
