电压调节器电路
顾名思义，电压调节器是一种用于调节电压的电路。调节电压是平稳供应…
顾名思义，电压调节器是一种用于调节电压的电路。调节电压是平稳的电压供应，没有任何噪音或干扰。电压调节器的输出与负载电流、温度和交流线路的变化无关。电压调节器几乎存在于每一种电子产品或家用电器中，如电视、冰箱、电脑等，以稳定电源电压。
基本上，电压调节器使电压的变化最小化以保护设备。在配电系统中，电压调节器要么在馈线中，要么在变电站中。这条线路中使用了两种类型的调节器，一种是步进调节器，其中开关调节电流供应。另一种是感应调节器，它是一种类似于感应电机的交流电机，作为二次电源供电。它使电压变化最小化，并提供稳定的输出。
有不同类型的电压调节器，如下所述。
电压调节器电路的类型
线性电压调节器电路
- 串联电压调节器
- 并联电压调节器
齐纳电压调节器电路
开关电压调节器电路
- Buck类型
- Boost类型
- 降压/升压型
线性电压调节器电路
这些是电子设备中最常用的调节器，用于保持稳定的输出电压。线性电压调节器的作用类似于分压器电路，在该调节器中，电阻随着负载的变化而变化，并给出恒定的输出电压。线性电压调节器的一些优点和缺点如下：
优势
- 输出纹波电压低
- 反应很快
- 噪音更小
缺点
- 效率低
- 需要较大的空间
- 输出电压将始终小于输入电压
1.串联电压调节器

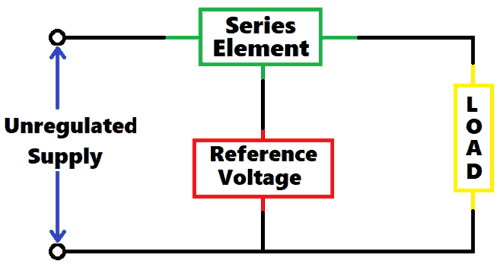

串联电压调节器是线性电压调节器的一部分，也称为串联通过调节器。一种串联的可变元件，用于保持恒定的输出电压。当您改变串联元件的电阻时，可以改变其两端的电压降，以确保输出两端的电压恒定。

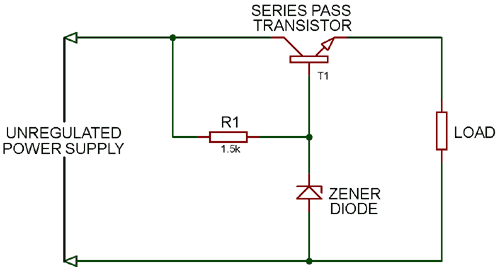

正如您所看到的串联电压调节器的电路图，NPN晶体管T1是串联元件，齐纳二极管用于提供参考电压。
当输出电压增加时，基极-发射极电压降低，这是由于晶体管T1导通较少。由于T1导通较少，它降低了输出电压，因此保持了输出电压恒定。
当输出电压降低时，基极-发射极电压增加，这是由于晶体管T1导通更多。随着T1导通得更多，它增加了输出电压，从而保持输出电压恒定。
输出电压定义为：
五、<sub>哦=伏Z-五是其中，V哦是输出电压VZ是齐纳击穿电压V是是基极-发射极电压

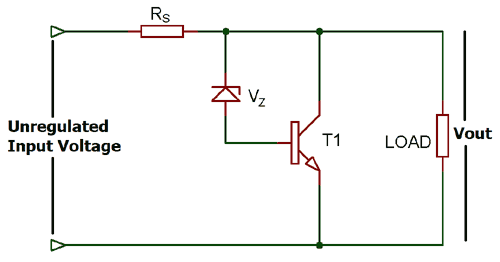

2.并联电压调节器
未调节的电压与串联连接的电阻两端的电压降成正比，并且该电压降取决于负载消耗的电流。如果负载的电流消耗增加，基极电流也将减少，并且由于这一原因，流过集电极-发射极端子的集电极电流将减少，因此流过负载的电流将增加，反之亦然。
并联电压调节器的调节输出电压定义为：
五、输出=伏Z+五是
齐纳电压调节器
齐纳稳压器更便宜，只适用于低功率电路。它可以用于在调节期间浪费的功率量不是主要问题的应用中。

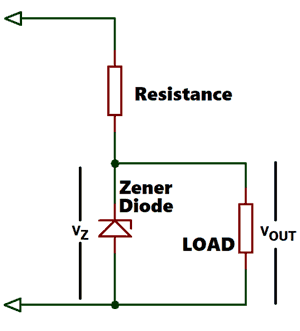

电阻器与齐纳二极管串联，以限制流经二极管和输入电压Vin（必须大于齐纳电压）如图所示连接在两端并且输出电压Vout取在具有Vout＝Vz（齐纳电压）的齐纳二极管两端。正如我们所知，当施加的电压高于齐纳的击穿电压时，齐纳二极管开始反向导通。因此，当它开始导通时，它在两端保持相同的电压，并使额外的电流流回，从而提供稳定的输出电压。
了解更多信息齐纳二极管在这里工作.
开关电压调节器
开关电压调节器有三种类型：
- 降压或降压开关电压调节器
- 升压或升压开关电压调节器
- 降压/升压开关电压调节器
降压或降压开关电压调节器

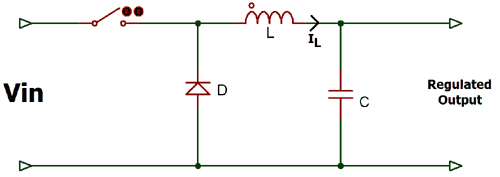

降压调节器用于降低输出端的电压，我们甚至可以使用分压器电路来降低输出电压，但分压器的效率很低，因为电阻器会以热量的形式耗散能量。我们在电路中使用电容器、二极管、电感器和开关。降压开关电压调节器的电路图如下所示：
当开关接通时，二极管保持反向偏置，电源连接到电感器。当开关断开时，电感器的极性变为反向，二极管变为正向偏置，并将电感器连接到地。然后，通过电感器的电流随斜率减小：
d我L/dt=（0伏输出)/升
电容器用于防止负载两端的电压降至零。如果我们继续打开和关闭开关，负载两端的平均电压将小于提供的输入电压。您可以通过改变开关设备的占空比来控制输出电压。
输出电压=（输入电压）*（开关接通的时间百分比）
如果你想了解更多降压式变换器而不是跟随链接。
升压或升压开关电压调节器

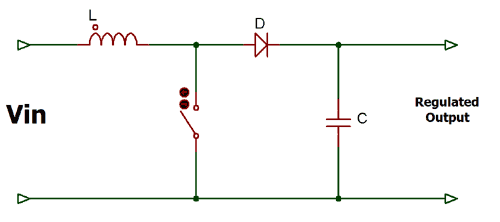

升压调节器用于提升负载两端的电压。升压调节器的电路图如下所示：
当开关闭合时，二极管表现为反向偏置，并且电感器两端的电流保持增加。现在，当开关打开时，电感器将产生一个力，使电流继续流动，电容器开始充电。通过连续打开和关闭开关，我们将在负载处接收到高于输入电压的电压。我们可以通过控制开关的接通时间来控制输出电压。
输出电压=输入电压/开关断开的时间百分比

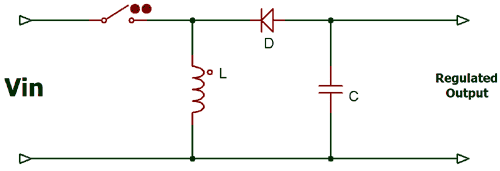

降压-升压开关稳压器
降压-升压开关稳压器是降压和升压稳压器的组合，它提供的反相输出可以大于或小于所提供的输入电压。
当开关接通时，二极管表现为反向偏置，电感器存储能量，当开关断开时，电感感器开始释放具有相反极性的能量，从而为电容器充电。当储存在电感器中的能量变为零时，电容器开始以相反的极性向负载放电。由于这种降压-升压调节器也称为反相调节器.
输出电压定义为
Vout=Vin（D/1-D） 其中，D是占空比
因此，如果占空比较低，则调节器表现为降压调节器，而当占空比较高时，调节器则表现为升压调节器。
调节器电路的实用示例
正线性电压调节器电路

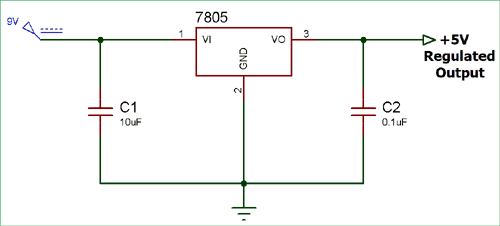

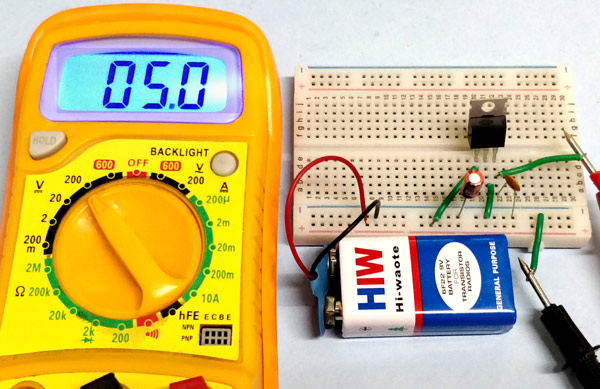

我们设计了一个正线性电压调节器电路，使用7805立方英寸该IC具有提供5伏稳压电源的所有电路。输入电压应至少高于额定值2v，如LM7805，我们应至少提供7v。
未调节的输入电压被提供给IC，我们在输出端得到调节的电压。IC的名称定义了其功能，78表示正号，05表示调节输出电压的值。正如你在电路图中看到的，我们给7805IC提供9V电压，并在输出端调节+5V。电容器C1和C2用于过滤。
齐纳电压调节器电路

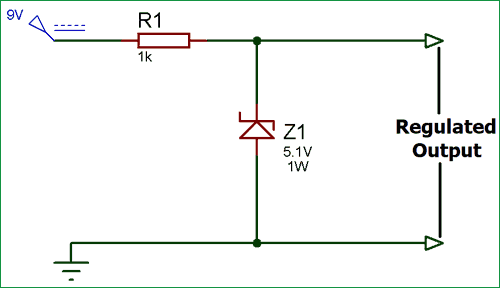

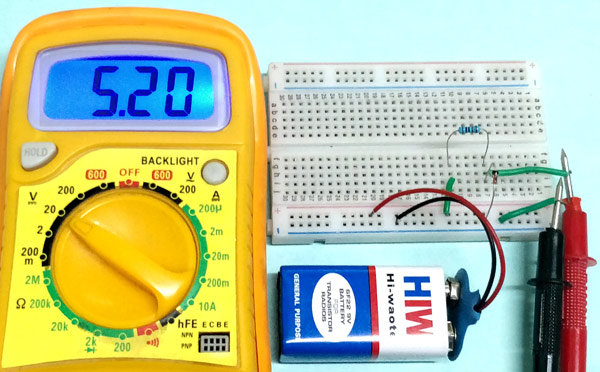

在这里，我们设计了一个使用5.1V齐纳二极管的齐纳电压调节器。齐纳二极管作为传感元件工作。当电源电压超过其击穿电压时，它开始反向导通，并在两端保持相同的电压，并使额外的电流回流，从而提供稳定的输出电压。在这个电路中，我们给出了9V的输入电压，并获得了接近5.1的调节输出电压。
