使用MC34063的可变输出电压DC-DC升压转换器

在前面的教程中，我们演示了使用MC34063的3.7V至5V升压转换器和使用MC34063的12V至5V降压转换器。今天，我们将使用相同的MC34063 IC来构建直流-直流升压转换器电路它可以将3v这样的小电压转换为高达40v的高电压。所以这里使用MC34063 IC可调DC-DC转换器.



所需组件

1. MC34063降压/升压转换器
2. 0.22欧姆电阻器
3. 180欧姆电阻器
4. 2k2欧姆电阻器
5. 50k电位计
6. 1N5819肖特基二极管
7. 170uH电感器
8. 330uF电容器
9. 100uF电容器
10. 1500pf电容器
11. Burgstips或螺丝端子
12. 9v电池
13. 万用表
14. Perf板、焊丝和烙铁



集成电路MC34063

MC34063型下图显示了引脚输出图。左侧显示了MC34063的内部电路，另一侧显示了引脚图。



MC34063型是一个1..第5页 步 向上的或步 向下或反转 监管者，由于DC电压转换特性，MC34063是DC-DC转换器IC。

该IC在其8引脚封装中提供以下功能-

1. 温度补偿参考
2. 限流电路
3. 带有源高电流驱动器输出开关的受控占空比振荡器。
4. 接受3.0V至40V直流电。
5. 可以在100KHz的开关频率下操作，容差为2%。
6. 非常低的待机电流
7. 可调输出电压

此外，尽管有这些功能，但它是广泛可用的，并且它比该领域中可用的其他IC具有更高的成本效益。

此芯片可以用作降压变换器（下台）和升压转换器通过更改硬件和组件的配置（逐步升级）。

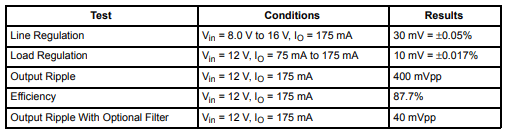

在里面升压配置，它可以在8-16伏的输入电压下提供175mA：



电路图

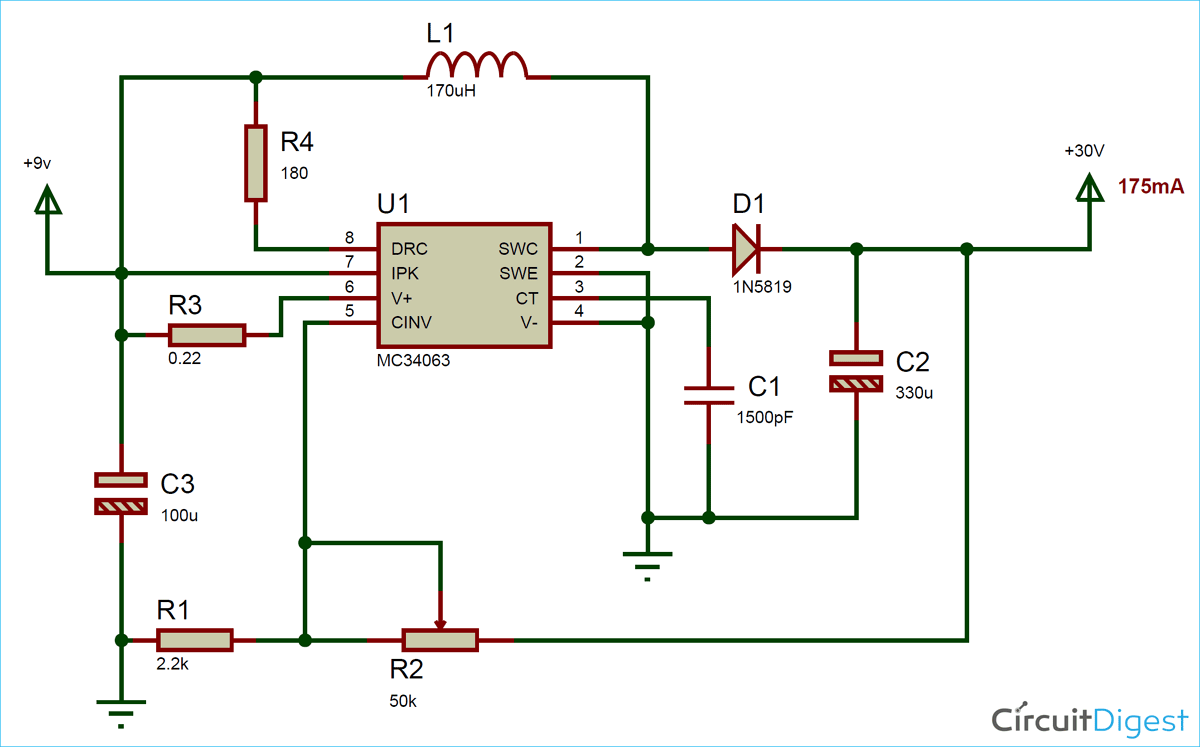

的电路图可变输出DC-DC转换器如下所示：

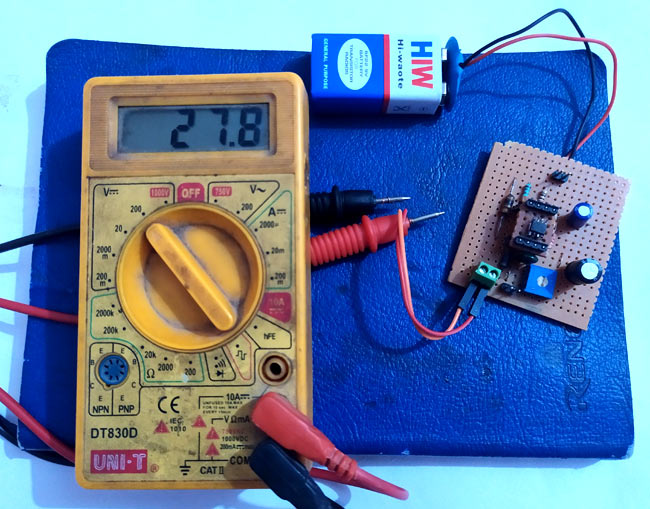

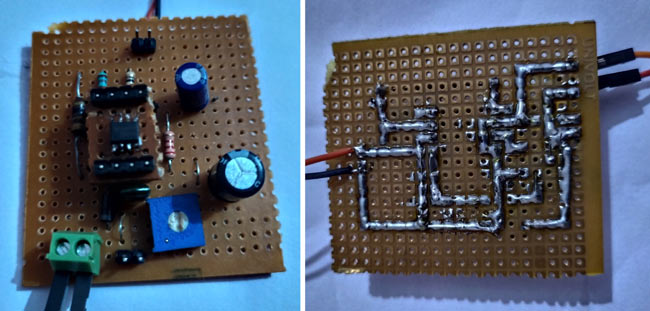

基于MC34063的DC-DC变换器输出电压的调整

在这个项目中，我们使用这个芯片来构建可变输出电压DC-DC转换器作为具有电压可调配置的升压转换器。在这里，9v作为输入电压施加到电路，该电路可以通过使用电位计升压到大约30伏。

计算输出电压的公式如下：

Vout=1.25（1+（R2/R1））



这里我们使用R2作为2.2k，R1作为50k，因此输出电压为：

Vout=1.25（1+（50k/2.2k））

Vout=29.65

可以通过改变R1和R2的值来产生期望的输出电压。这就是这个小电路的使用方法可变输出DC-DC转换器.

同时检查其他可变电源电路:使用LM338的0-24v 3A可变电源和LM317可变电压调节器电路.
