使用KK2.1.5飞行控制器建造自己的无人机——从选择正确的组件到首次飞行（第1部分）

四旋翼直升机是一种正在大规模使用的无人机。这些无人机用于救援行动、运送、监视、防御、医疗和农业等目的。无人机的主要优点是体积小巧，易于控制。在本文中，我们将学习如何在电机、飞行控制器和底盘的帮助下，使用KK2.1.5飞行控制器设计四旋翼飞机。

什么是四旋翼机？

四旋翼无人机是一种多旋翼无人机，配有4个马达。四旋翼飞机使用电子传感器和控制系统稳定飞行。有两种类型的四旋翼直升机，即1加配置四旋翼直升机和2交叉配置四旋翼飞机。在本教程中，我们将设计一架X形的四旋翼直升机。这两种形状都很稳定，但在向前飞行时，四旋翼直升机需要在向前飞行中输入偏航控制。两种配置的偏航控制权限相同，但在交叉配置的情况下，变桨和滚转控制权限高达约30%。四旋翼飞机依靠加速度计、陀螺仪等电子传感器和控制系统来稳定飞行。

构建四旋翼机所需的组件

框架：

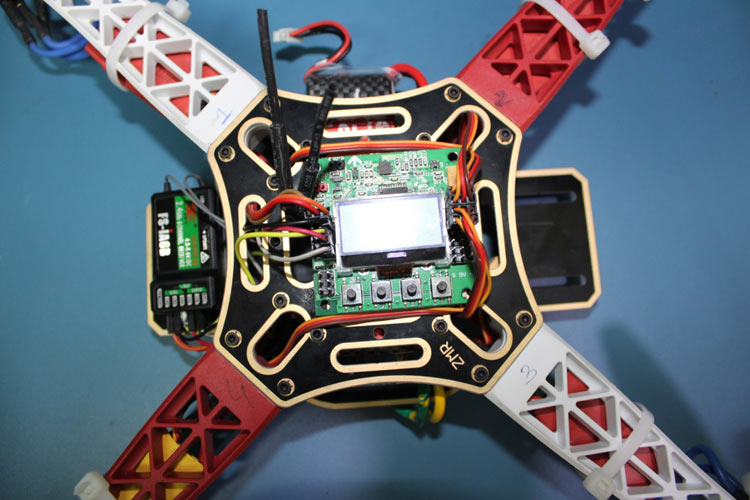

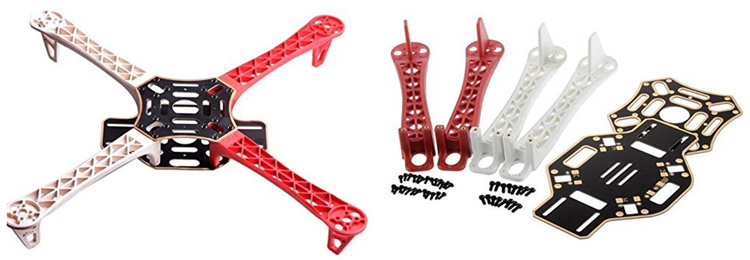

框架是无人机的基本结构，所有部件都安装在一起。框架应该是刚性的，这样可以最大限度地减少来自电机的振动。它由一个中心板组成，电子部件和四个臂连接在中心板上。在下面的图片中，我们可以看到四旋翼机的机身。

我们将使用宽度为450毫米的f450。它是由玻璃纤维和耐用的尼龙制成的。它有两个板，一个板带有集成PCB，所以我们可以直接焊接ESCs。F450武器得到了加强，以防止任何损坏；我们可以很容易地把马达放在手臂的边缘。我们使用的是m2.5尺寸的螺钉，它们是内六角螺钉或内六角螺丝。

电机：

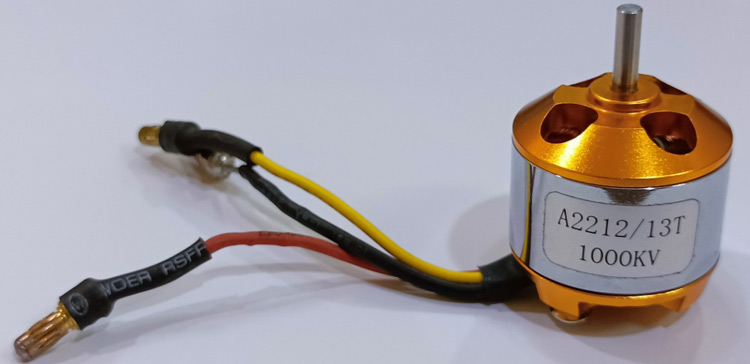

我们在这里使用了无刷直流电机。直流电机由线圈和磁铁组成，用于驱动轴，轴上有一个电刷，负责切换线圈的功率方向。无刷电机没有这些电刷。它们在电机的中心有线圈，电机固定在支架上。它们包含多个磁铁，安装在外侧的圆柱体上，圆柱体连接在旋转轴上。所以，线圈是固定的。这意味着，电线可以直接连接到它们，因此不需要刷子。无刷直流电机的转速远高于直流电机（转速相同），耗电量也较小。此外，没有由于电刷过渡而造成的功率损失。如下图所示。我们可以看到1000KV无刷直流电机，它有三条输入线。我们将把这三根电线与电子速度控制器（ESC）连接起来。



无刷电机具有额定电压Kv。这意味着，如果我们在没有任何负载的情况下给电机提供V电压，电机将以给定的RPM（每分钟转数）旋转。

转速=千伏*伏

在这里，我们使用的是四个无刷电机，额定电压为1000千伏。

螺旋桨：

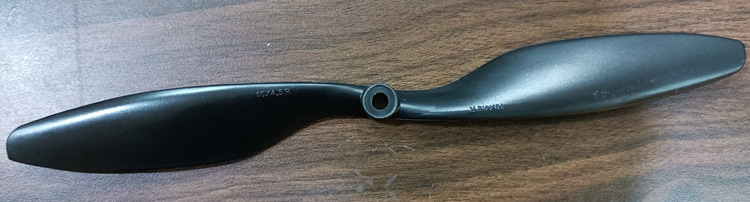

螺旋桨安装在每个无刷电机的顶部。螺旋桨有多种尺寸和形状。我们使用的是（10*4.5）尺寸的螺旋桨，这意味着它的直径是10，螺距是4.5英寸。直径给出面积，但间距给出有效面积。如果我们在相同直径下使用更大螺距的螺旋桨，螺旋桨将产生更多的推力和升力，但也需要更多的动力。高转速提供了更高的速度和机动性，但提升的重量更少。

如果我们想让无人机在有重物的情况下稳定飞行，那么我们应该使用这种电机，它可以减少转数，但提供更多的扭矩，应该使用大螺距螺旋桨。要飞行四旋翼直升机，我们需要1:2的重量和推力比。

功率（瓦）=Kp*D4.*P*转/分3.

哪里

Kp=对于中型螺旋桨，Kp值为1.2

D=螺旋桨直径

P=变桨

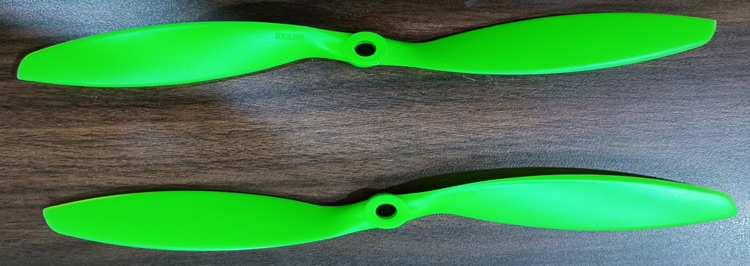

螺旋桨的位置在无人机的飞行中起着重要作用。我们需要注意螺旋桨的形状，因为螺旋桨看起来可能相同，但实际上并不相同，它们可能是彼此的镜像，就像我们的手是彼此的镜子，但它们并不相同。

在上图中，螺旋桨看起来是一样的，但都不同，都是彼此的镜像。螺旋桨应该这样旋转，以便向下吸入空气，因为这会导致无人机向上飞行。如果螺旋桨向上推动空气，那么无人机就会被推向地面。我们应该放置螺旋桨，使其向下吸入空气。螺旋桨的平面应朝向电机的旋转方向。如果电机按时钟方向旋转，则平面应在前面。

电子速度控制器

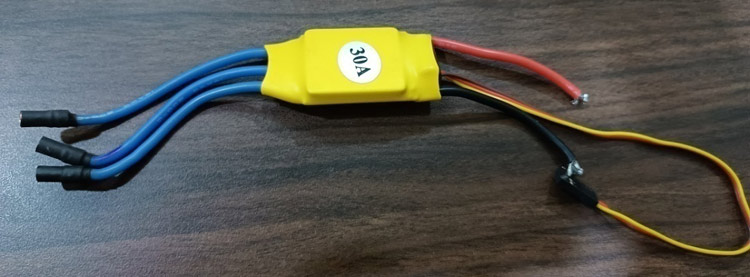

无刷电机是三相电机，因此不能使用直流电源运行。电子稳定控制系统产生三个频率信号，相位不同但可连续控制，以保持电机转动。它有一个电池输入和电机的三相输出。我们在这里使用的是30Amp ECS。在下图中，我们可以看到ESC的外观。我们将为四种不同的电机使用四个ESC。

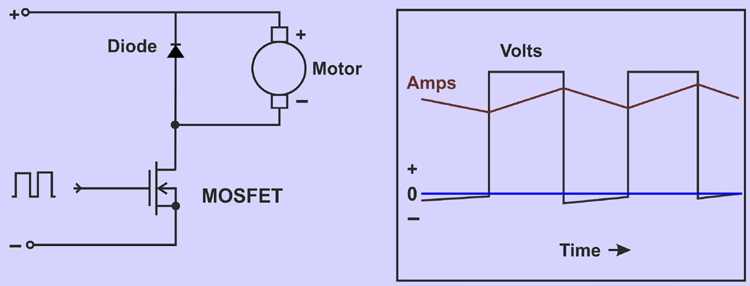

控制器通过脉宽调制（PWM）每秒连接和断开与电机的连接约2000次。MOSFET晶体管用作开关，而不是机械开关。开关速度很快，电机无法检测到。如果连接了24V电池，只有一半的时间，电机会看到电池电压为12V，并以一半的速度运行。开关速度也会影响电机电感，从而使电机电流保持恒定流动。然而，电流从电池流出的时间只有一半，因此电池电流将是电机电流的一半。在下图中，我们可以看到ESC的内部电路图及其电流（安培）随时间的响应。

电池

锂聚合物（LiPo）电池因其重量轻、额定电流高而常用于四旋翼飞机。在这里，我们使用了3节LiPo电池。LiPo电池的单电池可以提供高达3.6伏的电压。

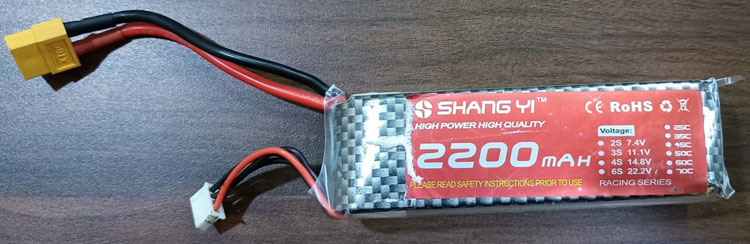

LiPo电池容量为2200mAh，电压为11V（3个电池），放电速率为30C。在下面的图片中，我们可以看到2200毫安时的LiPo电池。这是2200毫安时锂离子电池的图片。



LiPo电池有两个特性参数：

1-容量-它告诉电池中存储了多少能量。

2-放电速率——也称为C速率，以C单位表示。它表示电池可以放电的速率。最大电流（I<sub>最大值)可以从电池中汲取的能量是放电速率和容量的乘积。

我最大值=电池容量*放电速率

我们正在使用一种放电速率为30摄氏度的电池。

所以，我最大值=2200毫安时*30摄氏度=66安培

这意味着2200mAh 30C 3S LiPo可以提供高达66安培的最大电流。

发射器和接收器：

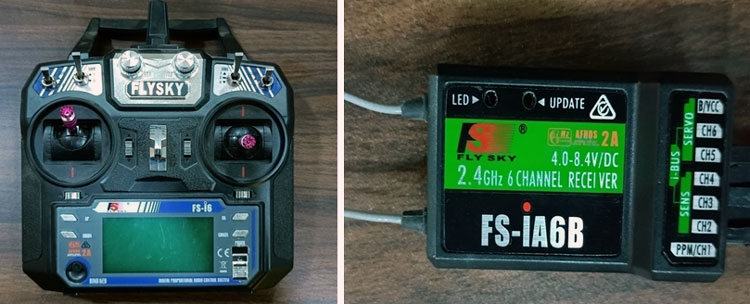

变送器作为用户的控制器工作。用户只能使用此发射机操作四旋翼直升机。它基于无线电通信。接收器连接在无人机上，接收器有天线，在天线的帮助下，它与发射器通信。这是一种完全无线的通信。发射机向接收机发送信号，接收机将该信号发送给飞行控制器。我们在这里使用FLYSKY发射机和接收机。这个发射器的射程为1500米，但如果我们在磁干扰高的地方使用这个发射器，那么发射器的射程就会减小。你可以看到您需要了解的关于FLYSKY FS-i6发射器和接收器的一切，用于轻松无人机控制文章来了解这个发射机和接收机的所有功能。

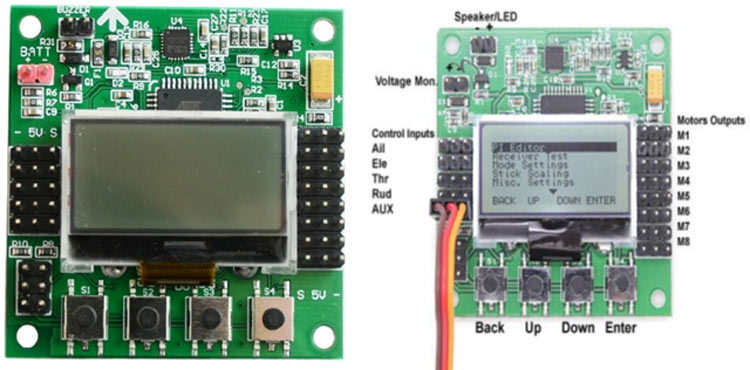

KK2.1.5飞行控制器

KK2.1.5是飞行控制器；飞行控制器也被称为无人机的大脑，因为无人机的所有操作都受到控制。KK2.1.5内置ATMEL mega 664PA IC。它是一款基于8位AVR RISC的微控制器，具有64k内存。它内置加速度计和陀螺仪，6050 MPU和自动调平功能。它在板的右侧有八个电机输出，我们在这里连接ESC。它有5个控制输入；这些输入通过接收器连接。它在中间还有一个LCD显示屏，将用作无人机的用户界面。其工作电压为1.8V至5.5V，输入电压为4.8-6.0 V。



Kk2.1.5用于在飞行过程中稳定四旋翼机，为此，它接收来自陀螺仪的信号（滚转、俯仰和偏航），并将这些信号发送到处理器（ATMEL mega 664PA），然后将控制信号传递给电子稳定系统，这些信号的组合指示电子稳定系统对电机转速进行微调，从而稳定飞行器。Kk2.1.5还使用来自接收器的信号，并通过副翼、升降舵、油门和方向舵用户需求输入将这些所有信号一起传递给处理器（ATMELmega664PA）。处理后，这些信息被发送到ESC，ESC依次调整每个电机的转速，以控制飞行方向（偏航、向右、向左、向上、向下、向后、向前）。在下面的视频中，我们已经逐一解释了上述所有组件。

四连杆飞行器的飞行控制力学

四旋翼直升机的运动是通过改变4个电机中每个电机的相对推力来控制的。在这里，我们使用的是X形状的四旋翼直升机。在这种四旋翼直升机中，位于同一对角线上的电机沿同一方向移动，无论是顺时针方向（CW）还是逆时针方向（CCW）。如果我们要开车，那么我们可以向前、向后、向左或向右，但当我们谈论飞行系统时，我们不会这么说。飞行系统有不同的术语，即偏航、滚转和俯仰。

在了解四旋翼直升机的飞行动力学之前，我们需要了解四旋翼飞机角运动的三个主要参数，即偏航、滚转和俯仰。

滚动：

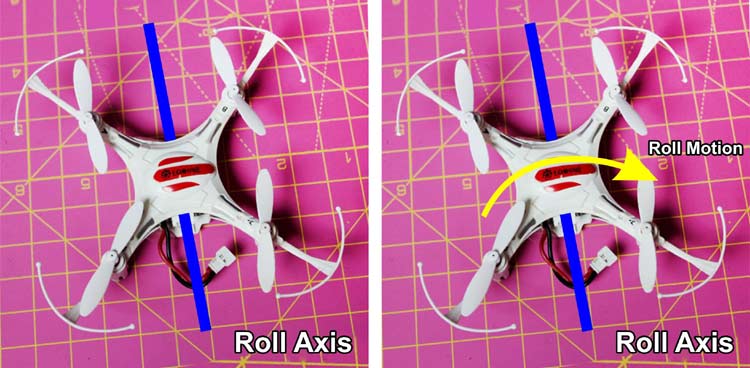

从无人机后面延伸到无人机前面的轴称为角色轴，围绕该轴的旋转称为角色运动。这种运动也被称为副翼。在下面给出的图像中，我们可以看到滚转运动。

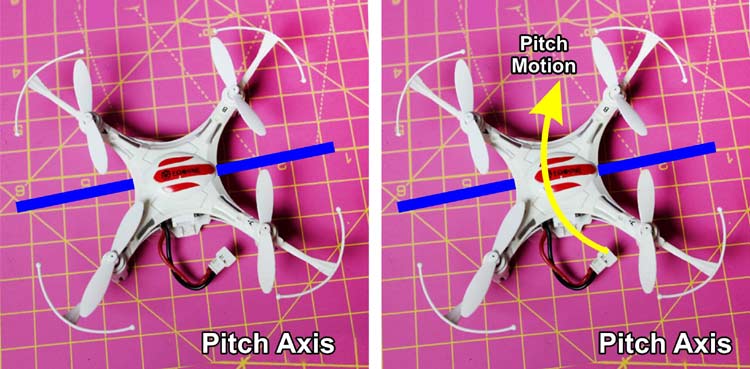

间距：

从无人机的左侧延伸到无人机的右侧的轴称为俯仰轴。围绕这个轴的旋转称为俯仰运动。它也被称为电梯运动。在下面的图片中，我们可以看到球场的运动。

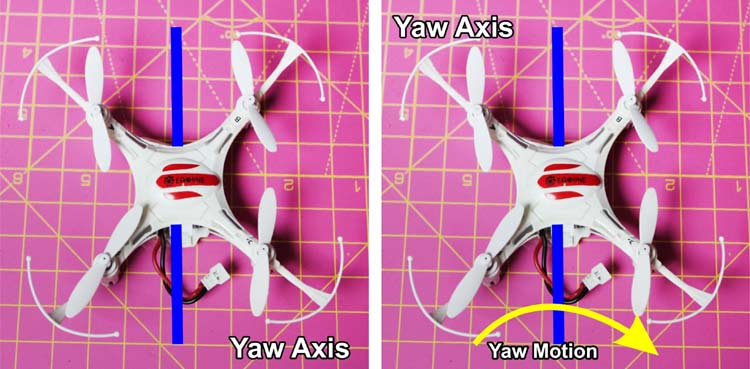

偏航：

从无人机顶部向无人机底部延伸的轴称为偏航轴。围绕这个轴的旋转称为偏航运动。它也被称为舵。在下面的图片中，我们可以看到偏航运动。

借助下面给出的图像，我们可以一起理解这三种运动。

这些不是横向运动本身，而是沿着三个不同轴的旋转。甚至横向运动也是沿着这些轴旋转的结果。要了解无人机的控制，我们首先需要了解作用在无人机上的不同力量。如果推力=重量（mg），那么四旋翼直升机将保持平衡。如果推力>重量（mg），则无人机将向上，如果推力<重量（mg。

当向上移动时，推力的方向就是无人机的运动方向，所以要改变无人机运动的方向，我们需要改变推力的方向，这就是无人机运动背后的逻辑。

向前和向后运动：

如果我们想让无人机向前移动，我们需要产生向前的推力分量。这是通过增加稀有电机的功率和减少前电机的功率来实现的。如果我们想让无人机向后移动，我们会降低稀有电机的功率，增加前置电机的功率。

左右方向的运动：

为了将无人机向左移动，我们生成向左方向的推力分量。这是通过增加右马达的功率和减少左马达的功率来实现的。为了将无人机向右移动，我们增加了左电机的功率，减少了右电机的功率。

四连杆的偏航运动：

对于偏航运动，事情可能会变得有点棘手，当我们想使无人机沿顺时针方向偏航时，我们会增加逆时针方向螺旋桨的功率，由此产生的反作用扭矩将使无人机在顺时针方向上偏航。如果我们想使无人机沿CCW方向偏航，我们将增加顺时针方向螺旋桨的功率，由此产生的反作用扭矩将使无人机逆时针方向偏航，因此为了控制四旋翼的运动，我们控制给其电机的功率。

在下面的视频中，我们通过一架无人机样本解释了四旋翼直升机的飞行控制机制

四旋翼机框图

正如我们在下面的框图中看到的，所有的电机都通过ESCs与KK2.1.5相连。加速度计和陀螺仪显示在KK2.1.5板外部，但它内置在板内部。接收器直接与KK2.1.5板相连。在下面的图片中，我们展示了四旋翼直升机的框图。

四科普特的飞行动力学

要驾驶无人机，我们只有4种类型的输入。这四个输入是通过向电机提供或多或少的功率来控制的。

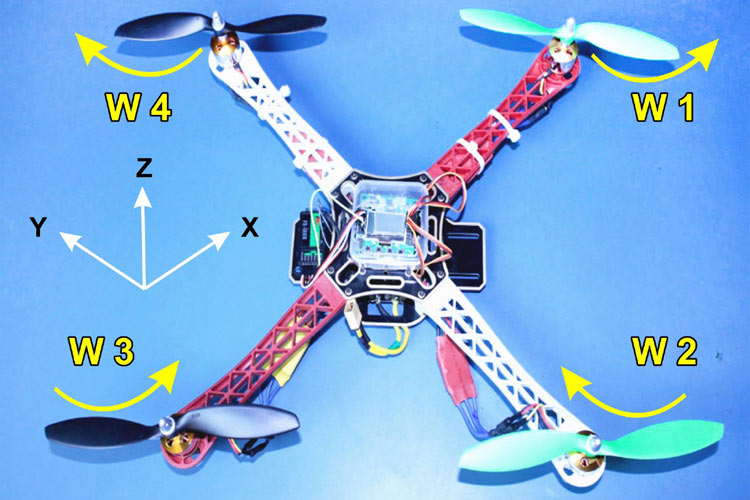

这里有4个电机，电机1和3沿CW方向旋转，电机2和4沿CCW方向旋转。Ꞷ_1.Ꞷ_2., Ꞷ_3.Ꞷ_4.是电动机1、电动机2、电动机3和电动机4的角速度。l是对角相对的电机之间的距离，Z轴垂直于表面。

每个电机提供Z方向的向上推力。

推力αꞶ2.推力=KꞶ2.

其中K是升力常数。

每个电机提供Z方向的向上推力。

Z方向上的力（向上方向）：

Fz=K(Ꞷ1.2.+ Ꞷ2.2.+Ꞷ3.2.+ Ꞷ4.2.)

X、Y和Z方向的扭矩：

Tx=K*l*(Ꞷ4.2.- Ꞷ2.2.)吨y=K*l*(Ꞷ3.2.- Ꞷ1.2.)吨z=B*l*(Ꞷ1.2.- Ꞷ2.2.+Ꞷ3.2.- Ꞷ4.2.)

其中B为阻力常数

F呢_x&如果_y?

在四旋翼直升机中，我们可以完美地诱导旋转运动。我们可以在X、Y和Z方向上产生力矩，但只能在Z方向上引起力。我们不能诱导F_y和F_z直接地电机不能在X、Y方向上感应力。

如果我们想沿着X和Y方向移动四旋翼机，那么我们需要将四旋翼机绕X或Y轴旋转一个角度，然后沿着X、Y和Z轴作用一个分力。我们可以通过旋转四旋翼直升机间接地诱导X、Y方向的运动。

因此，控制四旋翼直升机有点复杂，因为我们不能直接获得在X和Y方向上的运动，我们需要首先引起旋转，然后力将在X和Y方向上作用。

我们有控制变量或四个输入

FzTxTyTz

但我们必须控制六个参数或六个输出

十、 Y，Z，θ（滚转），Փ（俯仰），ψ（偏航）

关于使用逆矩阵方法的变换，我们得到，

Ꞷ1.2.=（1/4千克）*华氏度z–（1/2千克）*吨y–（1/4b）*TzꞶ2.2.=（1/4千克）*华氏度z–（1/2千克）*吨x+（1/4 b）*TzꞶ3.2.=（1/4千克）*华氏度z+（1/2千克）*吨x–（1/4b）*TzꞶ4.2.=（1/4千克）*华氏度z+（1/2千克）*吨x+（1/4 b）*Tz

在下面的视频中，我们通过无人机样本解释了四旋翼直升机的飞行动力学。

KK2.1.5飞行控制器的设置和调整

Kk2.1.5多旋翼液晶飞行控制器板建立在ATML644 PA上。板的右侧有8个输出，我们将使用四个唯一的输出直接连接ESC。我们将使用四旋翼直升机，所以我们只使用了四个输出引脚。

ESC的连接：

输出引脚每行有3个引脚。最右边的所有引脚都接地。所有中心引脚均为Vcc（5伏）。所有第一的引脚都是信号。将所有四根ESCs导线连接到KK2.1.5板的前四个输出引脚。ESCs和KK2.1.5板之间的连接应如下表所示。

ding="0" cellspacing="0" style="width:716px">

电子稳定系统	KK2.1.5董事会
接地（棕色电线）	接地（最右侧引脚
Vcc（红线）	Vcc（中心引脚）
信号（黄线）	信号（左侧引脚）

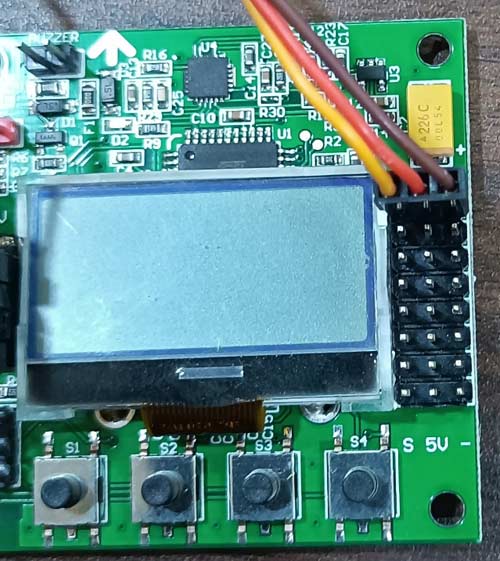

在下图中，我们可以看到ESCs与KK2.15的连接。在这里，我们只连接了1个ECS，像这样，我们将用KK2.1.5板连接所有四个ECS。



接收器连接：

输入引脚位于液晶显示器的左侧。这里有5个连接，这些引脚将与接收器连接。接收器引脚和KK2.1.5输入引脚的连接方式如下：

接收器通道	连接线颜色	KK2.1.5（输入引脚）
副翼（CH1）	橙色（信号）、红色（Vcc）、绿色（接地）	副翼（1标准时间行）
电梯（CH2）	黑色	电梯（2第二次行）
节气门（CH3）	黄的	节气门（3第三方行）
方向盘（CH4）	粉红色	方向舵（4第行）
AUX1（CH5）	白色	AUX1（5第行）

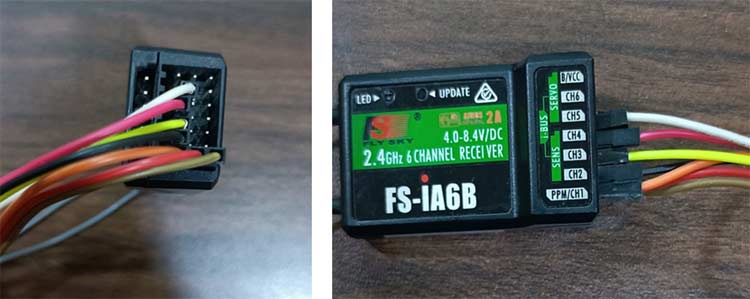

我们将用三根连接线连接接收器的第一个通道（CH1），其余通道将仅通过单线连接，因为其他通道不需要连接Vcc和接地。根据上表，接收器端连接应如下图所示。

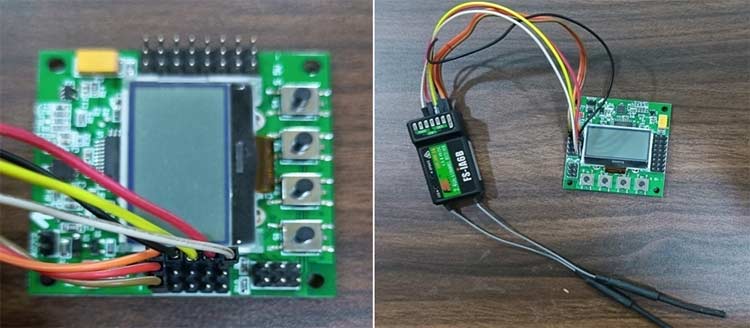

根据上表，KK2.1.5板端连接应如下图所示。

在下面的视频中，我们已经解释了ESC和接收器与kk2.1.5飞行控制器的连接。

无刷直流电机设置：

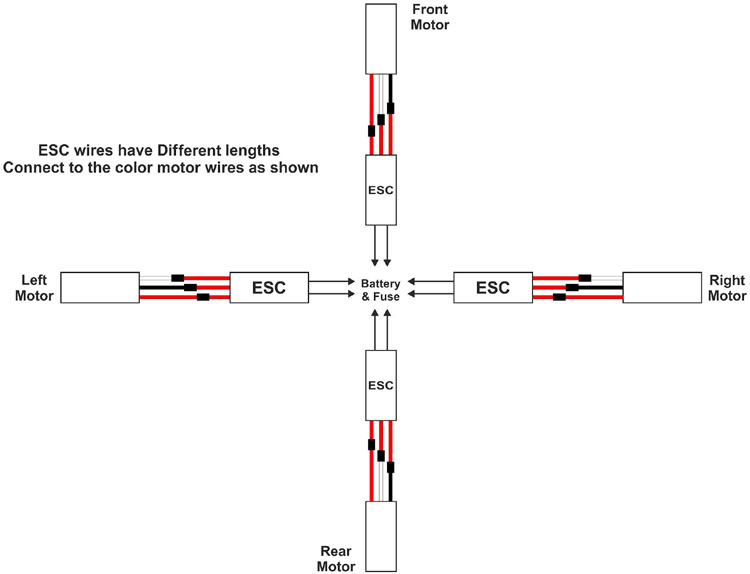

电机一和三应逆时针方向旋转，电机二和三应反时针方向旋转。我们将使用飞天发射器设置所有电机的方向。首先将蓄电池连接到电源线连接器。我们将第一个电机ESC连接到接收器的通道3，通道3始终处于节流状态。现在，打开变送器并稍微移动节气门，然后电机将旋转。现在，观察电机的方向。如果我们看到方向相反，我们将反转电机和ESC连接的末端导线。现在，再次移动油门，我们可以看到电机正朝着所需的方向旋转。现在，对每个电机重复相同的步骤。电机和ESC都有3根电线，我们将连接电机和ESC，如下图所示。

在下面的视频中，我们已经解释了ESCs和BLDC电机的连接。

KK2.1.5设置

设置KK2.1.5板时，首先保持发射器处于开启状态，并确保接收器与发射器绑定。KK2.1.5板S1、S2、S3和S4的底部有四个按钮。使用这些按钮，我们将与液晶显示器进行交互。

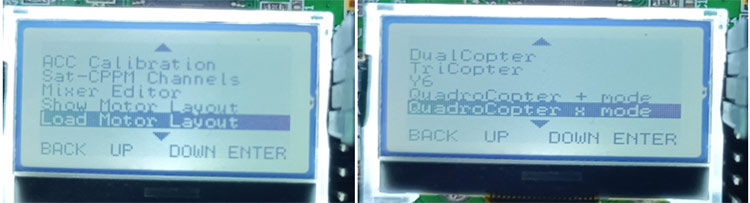

第1步首先按S4进入菜单，然后进入加载电机布局，然后选择四旋翼机X模式并将四旋翼机设置为X–模式。检查此处的所有电机方向。

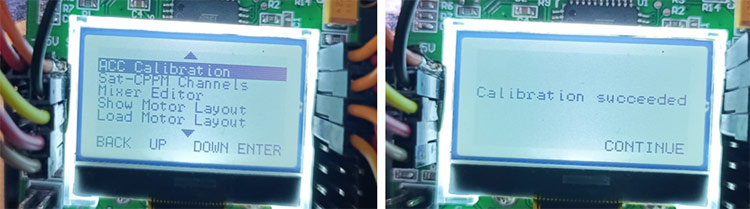

第2步接下来是ACC校准，为此我们必须将四旋翼飞机放置在平面上，并选择用于校准加速度计的ACC校准。点击S4，这是自动校准。

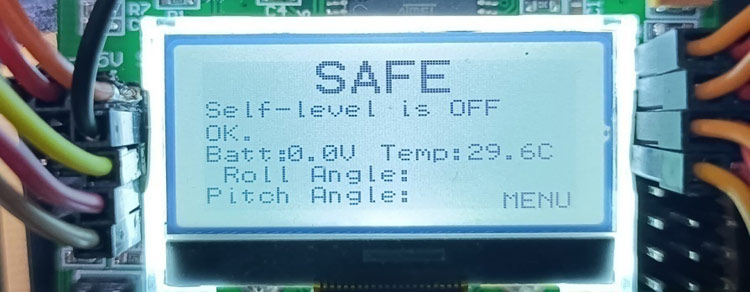

一旦Acc校准结束，我们就可以拔出电源并再次提供电源。它将在液晶显示器上显示安全，这意味着它已经从错误变为安全。

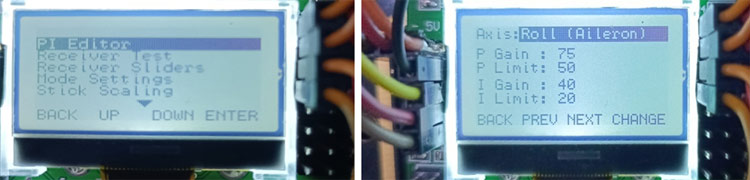

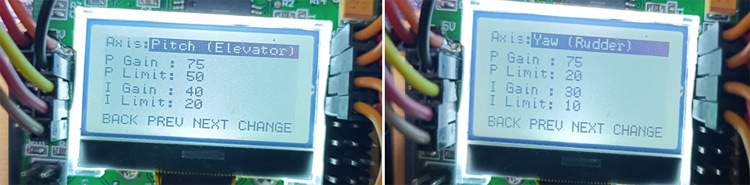

第3步现在，转到PI编辑器。在这里，我们必须设置副翼（滚转）、升降舵（俯仰）和方向舵（偏航）的P（增益/极限）和I（增益/限制）。P增益是代表敏感性和责任性的比例增益。P越高，控制力越强，P越低，控制力就越弱。

I是积分增益，表示它保持高度的能力。PI设置完成后，转到模式设置。

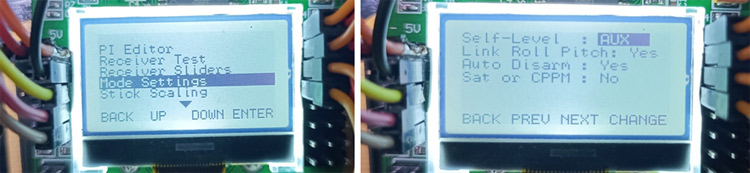

第4步在模式设置中，将自身电平设置为AUX。

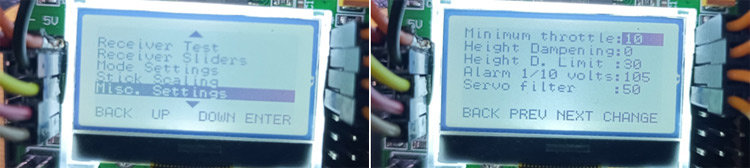

步骤5现在转到其他设置，在这里我们将设置报警1/10伏。

要设置报警1/10伏，我们需要进行以下计算。

11.1伏的三电池LiPo电池使用每个电池3.60伏的值来表示空电池，然后将该值（以1/10为单位）设置为（3.6*3*10=108），当电源电压降至10.8伏时，警报将响起。

第6步现在，我们开始校准ESCs。首先将发射器的油门调到最小，然后将油门调到最大，继续按下S1和S4开关，然后将电池连接到四旋翼机上，现在我们将听到两声蜂鸣声，我们将把油门放下，这将导致一声蜂鸣声。这样，校准过程就结束了。

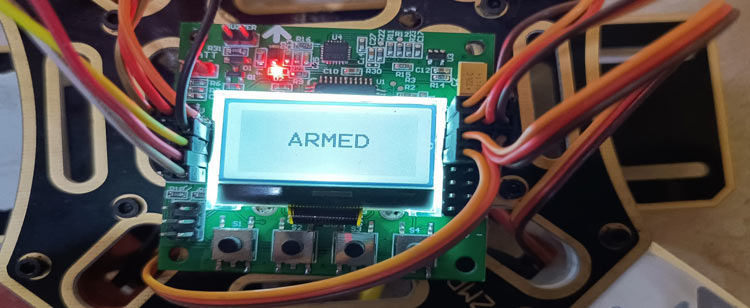

第7步要武装四旋翼直升机，将油门保持在左手边，一旦四旋翼直升机武装起来，我们就可以驾驶四旋翼直升机。



现在四旋翼直升机已经准备好飞行了。将油门保持在右侧。



在下面的视频中，我们已经逐步解释了KK2.1.5飞行控制器设置的设置。

四分频器中的PI调谐

极低P增益：

控制四旋翼机非常困难，四旋翼机缺乏整体稳定性。当飞船做出反应时，控制输入感觉不精确且缓慢。当四旋翼直升机飞行时，很容易过度纠正命令，飞行器会感到不安。

非常高的损益增益：

四旋翼飞机将受到左右振荡的影响。四旋翼直升机将很容易获得或失去高度，但很难保持给定的高度。四旋翼飞机将以低频振动。

校正P增益：

我们可以简单地操作四旋翼直升机，它将以稳定的方式飞行。它可以快速优雅地起飞，在一个地方盘旋。如果我们想让四旋翼飞机杂技般地飞行，我们应该从其稳定飞行值略微增加P设置，从其稳定的飞行值略微减少I设置；如果我们想要平缓平稳的飞行，我们应该从其稳定飞行值略微降低P设置，并从其稳定的飞行值略微增加I设置。

比例增益系数（Kp）：

Kp对于相对稳定的飞行起着重要作用。Kp确定来自陀螺仪的机载控制和用户操纵杆输入之间的混合。随着Kp值的增加，四旋翼直升机将变得更加敏感，对角度变化作出反应，并可能以高频振荡。在降低Kp值时，四旋翼直升机将表现迟钝，难以保持稳定。

积分增益系数（Kc）

Kc增加了角度位置的精度。例如，当飞行器受到风的干扰，其角位置改变了10度时，理论上它会记住角度改变了多少，并试图返回10度。它适用于不规则的风和来自电机的湍流。当Kc值将高时，则四旋翼直升机将开始具有缓慢的反应，并且它将减小Kp的影响，但是当Kp值设置为高时，四旋翼直升机开始以较低的频率振荡。

在本教程中，我们在KK2.1.5飞行控制器的帮助下设计了一架四旋翼机。在这里，我们已经解释了从设置控制器到调整控制器的过程。在下一部分中，我们将解决一些问题，以使四旋翼直升机平稳飞行。
