计数器和电子计数器类型介绍
计数器是计算和数字逻辑中的一种设备，用于多次存储和显示特定事件。最常见的计数器类型是顺序数字逻辑电路。此电路由一条i/p线组成，。。。
计数器是计算和数字逻辑中的一种设备，用于多次存储和显示特定事件。最常见的计数器类型是顺序数字逻辑电路。该电路由一条i/p线组成，即时钟和若干条o/p线。o/p线的值表示BCD或二进制数系统中的一个数字。通常，这些电路设计有级联的触发器。这些器件广泛用于数字电路，被设计为单独的IC，也被组合为较大的集成电路。本文讨论了什么是电子计数器及其类型。请点击以下链接了解更多信息：计数器简介-计数器类型。

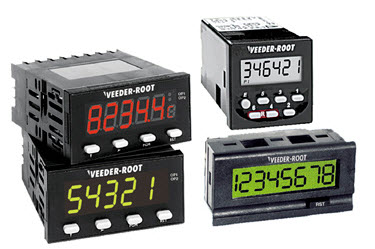

电子计数器
电子计数器是一种用于多种功能的设备。这些计数器是单个或多功能单元，可用于指定时间或速率。某些类型的电子计数器是预先编程的，用于执行多个功能。此外，单功能电子计数器是单向或双向的。顾名思义，单向电子计数器向上或向下计数，而双向电子计数器则向上和向下计数。这些计数器的规格如耐用、坚固、紧凑的设计和易于使用。通常，与机械计数器相比，这些计数器更昂贵并且可能难以安装。

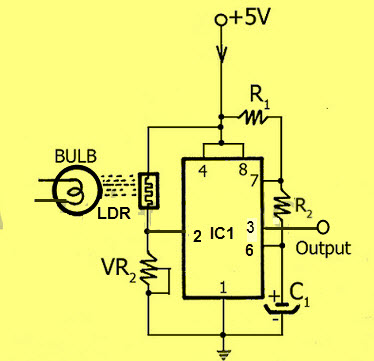

基于LDR的电子计数器电路
电子计数器的整个电路分为i/p、显示和解码部分或驱动器三个主要部分。该电路的输入包括LDR和方波发生器电路，它们围绕NE555定时器IC构建。灯泡被用作光源，以聚焦在依赖于光的电阻器上。LDR的主要功能是，每当灯泡聚焦在LDR上时，它就会触发并产生方波。该信号被作为计数器电路的输入信号。因此，要计数的物体和设置成一行的物体在灯泡和光相关电阻器之间一个接一个地移动。
电子计数器的类型
电子计数器可以通过使用诸如触发器之类的寄存器型电路来实现，并且这些电路被分类为不同类型，下面将讨论其中的一些。
- 同步计数器
- 异步计数器或纹波计数器
- 上行/下行计数器
- 十进制计数器
- 环形计数器
- 级联计数器
- 约翰逊计数器
- 模数计数器。

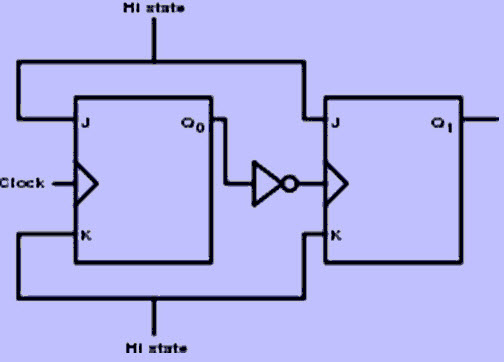

异步（纹波）计数器
异步或纹波计数器是D型FF，包括由其自身的反相o/p馈送的J输入。此电路用于存储一位，并在溢出之前从0-1开始计数。每当计数器在每一个CLK循环中增加并且需要两个CLK周期才能溢出时。因此，每个周期都会改变b/n从0-1到1-0的转换。这种转变将产生一个具有50%占空比的新CLK，其频率正好是i/p CLK的一半。如果这个o/p被用作相等排列的FF的CLK信号，则将得到另一个计算速度为其一半的1位计数器。将它们放在一起会产生2位计数器：

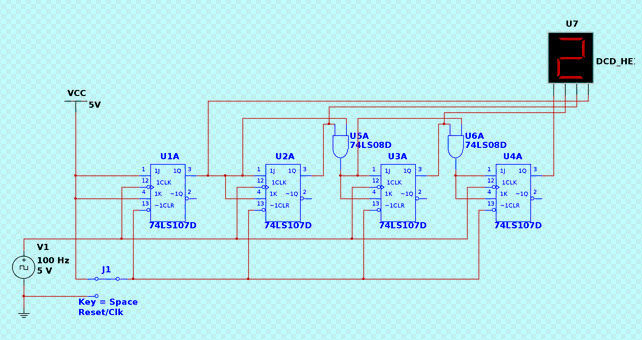

同步计数器
在这种类型的计数器中，用于所有FF的时钟的输入连接在一起，并且由i/p脉冲激活。因此，所有FF同时改变状态。下面的电路是一个4位同步计数器。触发器的输入J和K连接到高电平。触发器1包括连接到触发器0的o/p的输入J和K，并且触发器2的输入连接到由FF0和FF1的o/p馈送的and门的o/p。实现每个位的逻辑的简单方法是在所有LSB都处于逻辑高状态时进行切换。这些计数器也可以设计为硬件有限状态机，它更复杂，但允许更平滑和稳定的转换。

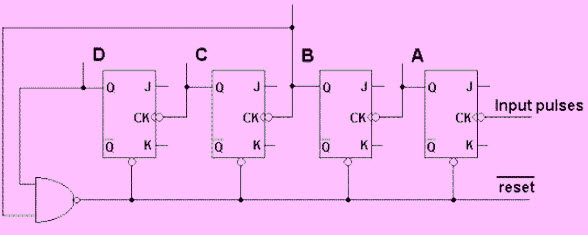

十进制计数器
十进制计数器用于计数十进制数字，而不是二进制数字，它可以有每种或其他二进制编码。如下图所示，通过添加NAND门，可以很容易地将普通的4级计数器更改为十进制计数器。您可以观察到Flip-Flop2和Flip-Flop4为NAND门提供i/ps。该门的o/p连接到每个触发器的CLR i/p。十进制计数器从0-9开始计数，然后变为0。计数器的o/p可以通过脉冲复位线低电平设置为“0”。计数器的计数在每个CLK脉冲上增加，直到它达到1001。当它增加到1010时，NAND门的两个i/ps都变高。NAND门输出的结果变低，并将计数器更改为“0”。D变低可以是一个CARRY OUT信号，指示已经有一个十的计数。

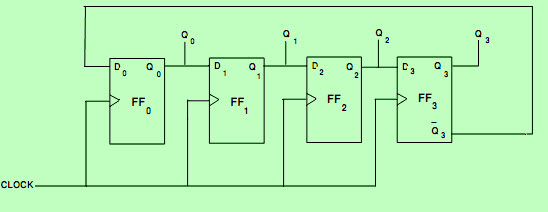

约翰逊计数器
Johnson计数器是一种经过改变的环形计数器，其中最后一级的o/p被反转并作为i/p反馈到第一级。寄存器循环通过位模式长度等于移位寄存器长度的两倍的排列。这些计数器的应用与十进制计数器、DAC等类似。使用JK-FF可以很容易地进行设计。它也被称为扭环计数器。
因此，这一切都是关于什么是计数器、电子计数器、电路图及其类型。我们希望你能更好地理解这个概念。此外，如果对这个话题有任何疑问，请在下面的评论部分发表评论，给出你有价值的建议。这里有一个问题要问你，计数器的功能是什么？
