电压调节器用于产生恒定的输出电流值。运算放大器也可以提供相同的功能，但它们对高输出电流值没有用处。诸如TPS732XX之类的线性电压调节器也被称为LDO。这些提供了高功率耗散和对输入处的较高电压值的良好耐受性。


通常，对于线性电压调节器的设计，使用具有固定电流源的负反馈电路。这些调节器可作为固定输出调节器和可调输出电压调节器使用。除了正电压调节器之外，还可以使用用于提供负参考电压的负电压调节器。TPS73系列是一个具有反向电流保护的低跌落调节器系列。


什么是TPS732XX？

TPS732XX是德州仪器公司推出的一系列低压降稳压器。该系列调节器使用NMOS通过元件来实现较低的压降值。除此之外，NMOS还提供了对反向电流的保护。当电路形成时，这些调节器不需要任何外部电容器。


该系列包含可调电压版本和固定电压版本的各种选择。该系列还提供了热保护和过电流保护。还给出了折返电流限制。为了在产生低跌落电压和低接地引脚电流的同时获得高精度，TPS732系列中使用了先进的BICMOS工艺。


如何使用？

为了保持调节和正常工作，TPS732系列需要1.7 V的输入电压。设备不应在大于5.5V的直流电压下运行。在5.5V下工作时，应抑制任何上升到6V绝对最大额定电压以上的瞬态尖峰。


以下是固定电压模型和可调电压模型中的连接图。


ding="async" class="size-full wp-image-36270" src="https://uploads.9icnet.com/images/aritcle/20230518/TPS732-fixed-voltage-model-circuit.jpg" alt="TPS732 fixed voltage model circuit" width="480" height="300" sizes="(max-width: 480px) 100vw, 480px">


TPS732固定电压模型电路

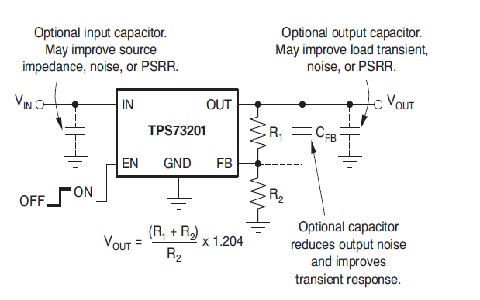

TPS732 adjustable voltage model circuit


TPS732可调电压模型电路

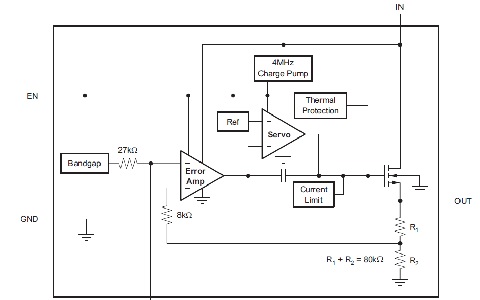

TPS732框图


TPS732 BLOCK DIAGRAM


TPS732框图

输出噪声


内部参考电压是使用精确的带隙参考产生的。该内部参考是TPS732中输出噪声的原因，其值在输出NR处约为32μV_RMS。使用与NR引脚串联的27kΩ内部电阻器形成电压参考的低通滤波器。


外部降噪电容器C_NR从NR连接到地。当C_ NR的值为10nF时，总噪声降低了3.2倍。由于可调版本没有NR引脚，反馈电容器从地连接到反馈引脚FB以降低噪声。


跌落电压


在TPS73XX中，NMOS传输晶体管有助于接收低压差值。当输入和输出电压之间的差小于压降时，NMOS传输晶体管处于线性操作区域。

为了避免瞬态响应退化，需要从V_IN到V_OUT的较大电压降。当在瞬态压降区域中操作时，可以看到恢复时间的增加。


反向电流


NMOS通过元件提供针对反向电流的保护。当通过装置的栅极被拉低时，电流不能从调节器的输出端通过到输入端。在去除输入电压之前，EN引脚必须被驱动为低电平，以确保从通过元件的栅极去除所有电荷。


TPS732的引脚配置

TPS73XX系列有三种类型的包装。


tps732 5 PIN SOT-223 Package


tps732 5引脚SOT-223封装

5引脚SOT-23 DBV封装


  • 引脚-1输入电源。

  • 引脚-2是接地引脚。

  • 当EN=0调节器进入关闭模式时，如果EN=1调节器打开，引脚-3为EN。

  • 引脚-4在固定电压版本中为NR。当外部电容器连接到此引脚时，由内部带隙产生的噪声被旁路，并且输出噪声也被降低。

  • 在可调电压版本中，引脚-4为FB。控制回路误差放大器的输入引脚和设备的输出电压都是使用该引脚设置的。

  • 调节器的触针5输出。

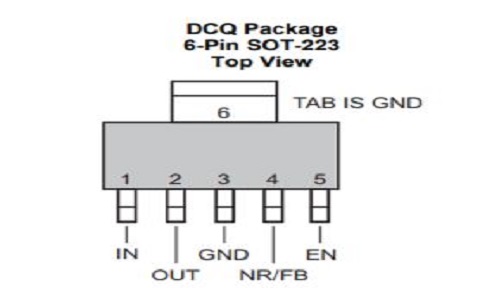

6引脚SOT-223 DCQ封装


  • 这里的引脚-1和引脚-4类似于5引脚SOT封装。

  • 引脚2是输出引脚。

  • 引脚5是EN引脚。

  • 引脚3和6是接地引脚。

  • DRB 8引脚SON，带外露散热垫。

  • 引脚1是调节器的输出引脚。

  • 引脚8是输入电源引脚。

  • 引脚4和极板为接地。

  • 引脚-5为EN。

  • 引脚-3在固定电压版本中用作NR引脚，在可调电压版本中作为FB引脚。

TPS732的应用

TPS732XX的应用如下-


  • 这些都用于电池供电的便携式设备。

  • TPS732XX被用作开关电源的后调节。

  • 这些是诸如VCO之类的噪声敏感电路的最佳选择。

  • TPS732XX用于DSP、FPGA、ASIC和微处理器中的应用程序的负载点调节。

TPS732的规格

TPS732XX的规格如下-


  • 即使没有任何输出电容器，这些电路也是稳定的。

  • 输入电压范围为1.7V至5.5V。

  • 40mV的低压差。

  • 输出电流值为250mA。

  • 无论有没有任何输出电容器，这些都能够实现出色的负载瞬态响应。

  • 对于电压跟随器配置中的通过元件，这些IC使用NMOS通过元件。

  • NMOS拓扑结构提供了低反向漏电流。

  • 这些提供了30μV_RMS的低噪声，约为10–100 kHz。

  • 这些具有0.5%的初始精度。

  • 线路、负载和温度精度，即总精度为1%。

  • 在停机模式下，它们的最大IQ小于1-μa。

  • 这些具有规定的最小和最大电流限制保护。

  • 还提供了热停堆。

  • 这些可作为1.2V至5V电压的固定输出版本。

  • 还提供1.2V至5.5V的可调电压。

  • 除了上述配置之外，这些配置还可用于自定义输出值。

  • 提供5引脚SOT-23、6引脚SOT-223和8引脚SON封装。

  • 结温范围为-550摄氏度至1500摄氏度。

  • 储存温度范围为-650摄氏度至1500摄氏度。

TPS732的替代IC

线性电压调节器和低压降线性电压调节阀是两种不同的类型。线性电压调节器通常具有高的压降值，而低压降电压调节器具有mV的压降值。市场上有各种类型的IC可用于不同的输出电压值和压降值。


与TPS732XX系列类似的IC有LP2957、TPS795、TPS718XX、TPS719XX、UA78MXX、LP7805、REG102系列等。TPS732XX系列的电气特性可在德克萨斯仪器公司提供的官方数据表中找到。您使用过TPS732系列的哪种电压型号？
