什么是电流表：电路图及其类型
我们知道仪表是一种用于测量特定量的电子设备，它与测量系统有关。同样，电流表也不过是用来测量电流值的电流表。这里的安培是单位。。。
我们知道仪表是一种用于测量特定量的电子设备，它与测量系统有关。同样，电流表也不过是用来测量电流值的电流表。这里的安培是电流的单位，安培计是用来测量电流的。电流有两种，即交流电和直流电。AC以规则的间隔改变电流方向的流动，而DC在一个方向上提供电流。本文概述了什么是电流表、电路、类型和应用。
什么是电流表？
定义：用于测量电流的设备或仪器称为电流表。电流的单位是安培。因此，这种以安培为单位测量电流的设备被称为安培计或电流表。然而，在实际中，该装置的内阻为“0”；它有一定的内阻。该装置的测量范围主要取决于电阻值。这个电流表图表如下所示。
这个电流表的工作原理主要取决于电阻以及电感电抗。这种设备的阻抗非常小，因为它必须包含较少的压降。它是串联连接的，因为串联电路中的电流是相同的。
这个装置的主要功能是借助一组线圈测量电流。这些线圈具有非常低的电阻和电感电抗。电流表符号表示法如下所示。
电流表电路图
这个电流表的构造可以通过两种方式完成，如串联和并联。以下电路表示基本电路图和电流表电路的串联和并联连接如下所示。

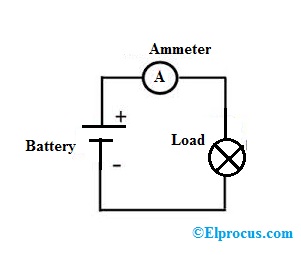

一旦该装置在电路中串联，那么总的被测量电流将流过仪表。因此，由于电流表的内阻和被测电流，电流表内会出现功率损失。该电路包括较小的电阻，因此电路内发生的电压降较小。
在这里，由于总的被测电流将流过整个安培计以及设备上出现的电压降较小等原因，该设备的电阻保持较小。

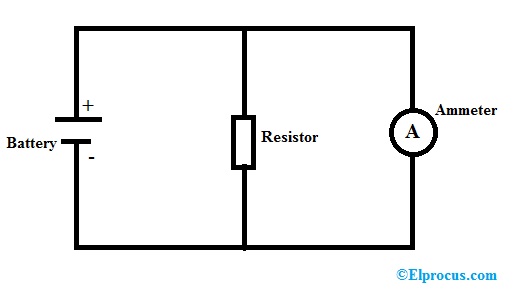

当高电流流过该设备时，设备的内部电路将被损坏。为了克服电路中的这个问题，分流电阻可以并联到电流表上。如果巨大的被测电流供应整个电路，主电流将通过整个分流电阻。这种电阻不会对设备的功能产生影响。
电流表的分类/类型
根据它们的应用将其分为不同的类型，包括以下内容。
- 移动线圈
- 电动的
- 活动熨斗
- 热线
- 数字的
- 集成
移动线圈
这种类型的电流表用于测量交流和直流电流。该设备使用磁偏转，通过线圈的电流将在磁场中移动。该装置中的线圈在永磁极之间自由移动。
电动的
这种类型的电流计包括一个移动线圈，通过固定线圈在产生的磁场中旋转。该设备的主要功能是测量交流和直流，精度为0.1%至0.25%。与动圈和永磁动圈相比，该设备的精度较高。设备校准与交流和直流相同。
活动熨斗
这种类型的电流表用于计算交流电流和电压。在这个装置中，可移动系统包括专门制作的软铁片，这些软铁片在固定线圈的电磁力作用下移动。这些类型的装置分为两类，如排斥和吸引。该设备包括不同的部件，如移动元件、线圈、控制、阻尼和反射扭矩。
火线
这是用来测量交流电或直流电的，通过导线将其传输，使导线加热并膨胀。这被称为热线。该设备的工作原理是通过电流提供热效应来增加导线。这既用于交流也用于直流。
数字电流表
这种类型的设备用于测量以安培为单位的电流，并在数字显示器上显示的值。该装置的设计可以通过使用分流电阻器来产生与电流成比例的校准电压来完成。这些仪器提供有关电流消耗和连续性的信息，以帮助消费者对可变负载和趋势进行故障排除。
集成
在这个装置中，电流随时间的推移求和，得出时间和电流的乘积。这些设备计算在指定的时间间隔内通过电路提供的全部能量。这种积分装置最好的例子是瓦时表，因为它直接以瓦时为单位测量能量。
电流表中温度的影响

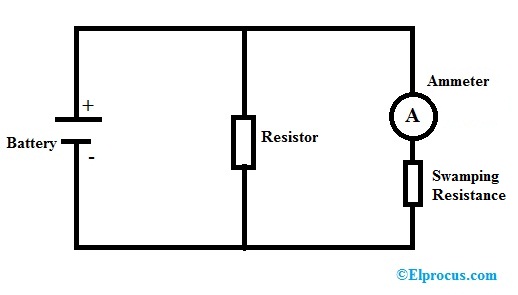

电流表很容易受到外部温度的影响。因此，温度变化将导致读数出现故障。为了克服这一点，使用了淹没电阻，因为这种电阻的温度系数为零。在下面的电路中，电流表和淹没电阻串联连接，这样可以减少温度对其的影响。
该设备包括一个保险丝，用于防止外部大电流。如果通过电路的电流过高，则电路将损坏，并且电流表在更换其他电流表之前不会测量电流。通过这种方式，可以减少对该设备的温度影响。
应用
电流表的应用包括以下内容。
- 该设备的应用范围将从学校到行业。
- 这些用于测量建筑物中的电流，以确保电流不会过低或过高。
- 它用于制造和仪表公司检查设备的功能
- 它与热电偶一起用来检查温度。
- 电工经常使用这些设备来检查建筑物中电路的故障。
常见问题解答
1). 电流表的功能是什么？
一种测量装置，用于测量电路中的电流。
2). 谁发明了电流表？
1884年，弗里德里希·德雷克斯勒发明了第一个类似电流表的移动铁表。
3). 电流的国际单位制是多少？
安培
4). 什么是交流电流表？
用于测量通过电路供应的交流电的设备被称为交流电表。
5). 电流的公式是什么？
根据欧姆定律，电流（I）=电压（V）/电阻（R）
因此，这一切都是关于电流表的概述，理想电流表的电阻为零。最后，根据以上信息，我们可以得出结论，这些设备对于测量各种电气和电子电路中的电流非常重要。这里有一个问题要问你，MC型电流表的功能是什么？
