什么是地球测试仪？

定义：接地测试仪是一种用于测量接地电阻的设备。如果接地电阻值很低，则该测试仪也称为接地电阻测试仪。最好的测试仪是“Extech 382252”，因为它使用简单，读数准确。

接地

我们都知道，来自太阳的能量对健康至关重要。当我们与地球表面直接接触时，我们的身体会接收到一股能量，使我们感觉更好，这被称为接地。在过去的日子里，人们观察到来自太阳的自然能量，但现在每个人都住在房子里，即使我们出门，我们也会穿上阻止我们联系的鞋子，因为这个原因，我们因为接触地球而感到疲惫。

如今，我们可以通过简单地将接地端口连接到交换机来连接室内接地，交换机直接连接到我们家外的现有接地。无论你是在工作、玩耍，尤其是在睡觉的时候，这种连接都能安全方便地从你所在的地方接收地球能量，因为有了这种接地，你会感觉更好。有不同类型的接地，它们是板接地、管道接地、棒接地和带状或导线接地。任何接地系统的电阻主要取决于接地电极的形状、测试中使用的电极的材料以及土壤中的深度。

接地需求

接地需要

  • 保护人的生命不受泄漏电流的影响
  • 为电器或设备提供安全
  • 保持电压恒定

电气接地

接地对人们来说很重要，所以为了接地，在房子附近的地面上挖2到3米深的洞，并在洞里放一块尺寸为50cmx50cm的厚铜板。在这里，铜板被焊接到由空心绝缘管保护的厚铜棒上。将铜放在地上后，用木炭和盐的混合物覆盖这个地方，使其与大地保持良好的连接。

这块板埋在地里，铜棒与房子相连，被称为地。变电站的电力通过线路和中性线供应给房屋。下图显示了房子里电器的电路示意图。

ding="async" class="wp-image-38263" src="https://uploads.9icnet.com/images/aritcle/20230518/schematic-diagram-of-an-electrical-circuit.png" alt="Schematic-Diagram-of-An-Electrical-Circuit" width="400" height="218" sizes="(max-width: 400px) 100vw, 400px">


电路原理图

在上图中，没有接地。导线从电源中传输电流。例如，电池连接到电器，中性线将其带回电池。但在有故障的电器中，如果电路与金属外壳接触，由于高电流通过金属外壳流到地面，接触金属外壳会对人造成电击。

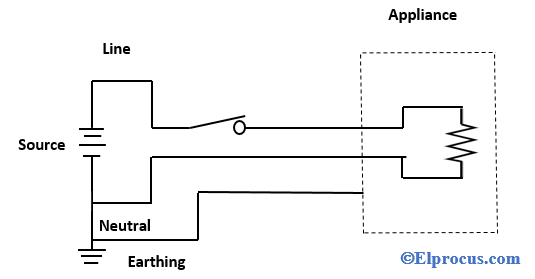

Schematic-Diagram-of-An Electrical Circuit-Using-Earthing


使用接地的电路示意图

为了防止震动，金属外壳与接地线相连。如果电器出现故障，从金属体进入地面或接地的电流可以防止触电。在电气插头中，我们有一条线、接地和一个中性点连接，用于连接电器。

用AET 23表测量接地电阻的程序

开始测量之前要采取的最重要的预防措施是

第1步：把电极从负载上断开，这样我们就可以得到地球的实际值。

第2步：在距离电极30米的地方插入电流尖峰。该距离被视为该测试距离的100%。

第3步：在电极和电流尖峰之间30米的62%处插入电势或电压管。根据塔格博士的说法，当电位尖峰插入电极和电流尖峰之间总距离的62%时，我们可以获得稳定的接地电阻结果。

连接

  • 取测试仪AET 23，现在将测试仪的“E”端子连接到被测接地电极上。
  • 将测试仪的“P”端子导线连接到电位尖峰。
  • 将测试仪的“C”端子连接到电流峰值。
  • 连接完成后，现在通过旋转AET 230仪表的旋钮开关来选择20欧姆的正确范围。
  • 选择初始范围后，按下仪表的测试按钮。当我们按下测试按钮时，交流电流从电极流向土壤中的电位尖峰。“E”（被测电极）和“P”（电位尖峰）之间的电压由仪表测量。

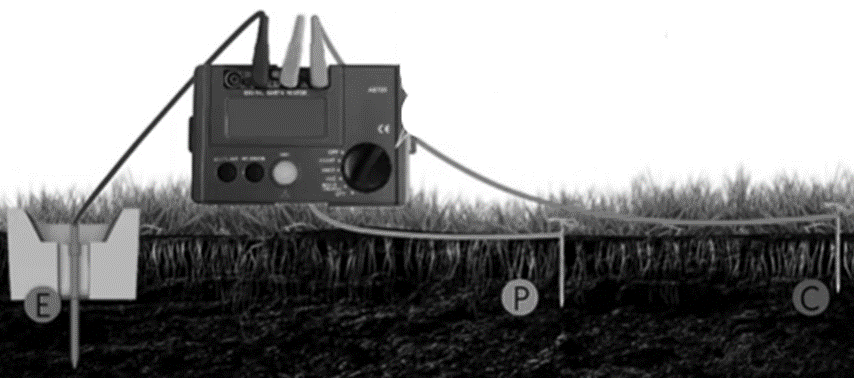

Earth-Resistance-Measurement-By-AET-23-Meter


接地电阻-通过AET-23测量

上图显示了从仪表到电极的连接、电位尖峰和电流尖峰。这是接地测试仪AET 23的工作原理

接地测试仪的类型

接地测试仪的类型有钳形电流表或钳形表、漏电流钳形表，ESD表（静电放电表）、3端子和4端子接地电阻表以及土壤PH表。下面将讨论这些测试人员的解释。

序号

测试人员类型

描述

产品

1.

钳形电流表

这个仪表用来测量通过导体的电流。此仪表可提高效率和生产率

数字钳形仪表SE-DT266、Fluke 303/EM ESP钳形仪表、Fluke 302钳形仪表，Meco自动测距数字钳形仪、Ms2001f Mastech钳形仪表

2.

钳制式泄漏电流表

这个表是用来测量地上的漏电流的

Fluke 369 FC泄漏电流钳测量仪，Fluke AC泄漏电流钳，Metravi数字泄漏电流表DT-4671型

3.

ESD仪表（静电放电仪表）

这个电表是用来测量静电的

RS PRO表面ESD测试仪，Desco Europe Ioniser表面ESD测试机

4.

三端接地电阻表

这个仪表测量接地系统

KUSAM-MECO 3端接地电阻测试仪，KM 2030，兆欧表DET3TC 2端和3端接地线测试仪，兆欧器DET3TD 2端和三端接地线电阻测试仪

5.

四端接地电阻表

这个仪表测量接地电阻

Waco模拟双量程测试仪4端子，Waco数字接地电阻测试仪4终端，CIE 222M三量程手动4端子接地测试仪，CIE-222M 4端子接地线电阻测试仪

土壤PH计

这个仪表测量土壤的PH值。PH测量范围为3.5至9.0

AUS土壤测试仪，三合一PH计测试套件，Jainco PH计

接地测试仪的构造

接地测试仪使用直流发电机、旋转电流反向器、整流器和电势线圈。该测试仪的主要部件是反向器和整流器，这两个部件安装在直流发电机轴上。该测试仪由两个压力线圈（如p1和p2）和两个电流线圈（如C1和C2）组成。这两个线圈横跨永磁体放置。压力线圈和电流线圈都有两个端子，两个线圈的一端连接到整流器，另一端连接到接地电极。

电势线圈直接连接到直流发电机，并放置在永磁体“N”和“S”之间。指针线圈的位置固定在校准刻度上。电阻的大小由指针指示。接地电阻被定义为电势与接地电极和电流的比率，或者电压与电流的比率。接地测试仪的电路图如下所示。

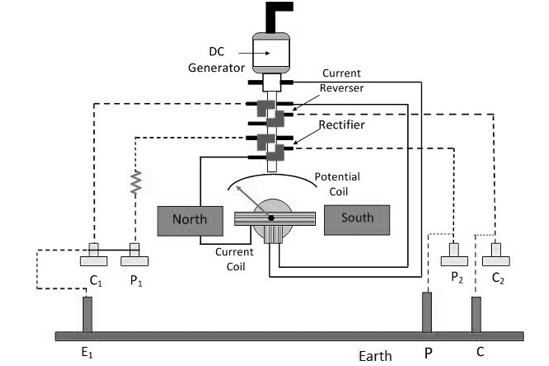

Earth-Tester


接地测试器

不同发电站的接地电阻值如下所示。

大型发电站：在大型发电站中，接地电阻值为0.5欧姆

主要发电站：在主要的发电站中，接地电阻值为1.0欧姆

小型变电站：在小型变电站中，接地电阻值为2.0欧姆，在所有其他情况下，接地阻抗值为8.0欧姆。

接地测试仪的应用

接地测试仪的应用包括

  • 垫装式和杆装式变压器
  • 手机信号塔
  • 路灯和路灯柜
  • 防雷
  • 电话基座

常见问题解答

1). 哪种材料最适合接地？

最好的接地材料是GI线和铜。

2). 正确接地需要多少欧姆？

正确接地需要一欧姆或低于一欧姆。

3). 接地电阻值是多少？

接地电阻值为5欧姆或小于5欧姆。

4). 如果不接地会发生什么？

如果接地不正确，所有的家用电器都会损坏。

5). 你如何识别地线？

我们可以通过颜色来识别地线，地线的颜色是绿色或黄色。

本文介绍了接地测试仪的概况、接地、应用、结构、类型以及AET 23接地电阻测量程序。这里有一个问题要问你，什么是带状或有线接地
