船上使用了不同的电机，这样它就可以安全地从一个地方到另一个地方。但这些机器在行驶时需要进行维护，以避免任何类型的故障。为了测量船上不同的电气参数，我们使用了不同的仪器，以便检查机器以保持其适当的工作状态。类似地，像PMMC（永磁动圈）这样的仪器经常用于船舶以及不同的应用。该仪器可分为两种类型，如电流计和D’alvanometer。本文讨论了PMMC仪器的概述。


什么是PMMC仪器？

PMMC是“永磁动圈”的简称。这种仪器很简单，在名字复杂的船只上使用最频繁。当需要精确测量时使用这些仪器，并在维护电气设备时提供帮助。除了PMMC，它也被称为D’alvanometer。这是一种基于达桑瓦尔原理的电流计。

ding="async" class="wp-image-38447 size-full" src="https://uploads.9icnet.com/images/aritcle/20230518/PMMC-instruments.jpg" alt="PMMC Instrument" width="361" height="342" sizes="(max-width: 361px) 100vw, 361px">
PMMC仪器

这些仪器使用永磁体在线圈中产生固定磁场，然后与连接到电源的移动线圈一起使用，根据弗莱明左手规则理论产生偏转扭矩。

PMMC仪器的工作原理是将转矩施加到放置在永磁场内的动圈上，然后为直流测量提供精确的结果。

PMMC仪器的工作原理

每当电流导体位于磁场中时，它就会受到垂直于电流和磁场的力。根据“Fleming左手”的规则，如果左手、中指和食指的缩略图彼此成90度。

之后，磁场将进入食指，电流将穿过中指，最后，力将穿过拇指。

一旦电流在铝成型器上的线圈内流动，就可以在线圈中产生与电流成比例的磁场。

来自永磁体的整个固定磁场的电磁力在线圈内产生偏转力。在此之后，弹簧产生抵抗额外偏转的力；因此，它有助于平衡指针。

因此，阻尼力可以通过磁场的铝芯运动在系统内产生。它使指针稳定地指向一个点。一旦通过控制和偏转扭矩达到平衡，即可提供测量精度。

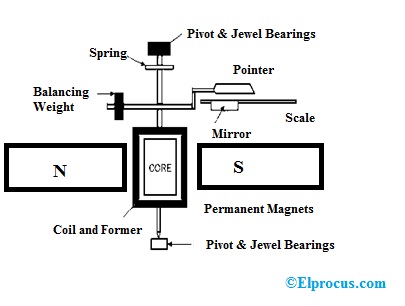

PMMC仪表结构

PMCC仪器的构造可以使用几个零件来完成，其中永磁体和移动线圈是必不可少的零件。下文将讨论本文书的每一部分。

PMMC Construction
PMMC施工

移动线圈

它是PMMC仪器的重要组成部分。该线圈的设计可以通过将铜线圈缠绕到磁极之间的矩形块来完成。它是用铝制成的，矩形块可以称为铝成型器，旋转到珠宝轴承中。因此，它允许线圈自由转动。

一旦电流被提供给这些线圈，它就会在磁场内发生偏转，然后用来找出电压或电流的大小。铝是一种非金属成型器，用于测量电流，而包括高电磁阻尼的金属成型器用于计算电压。

磁铁系统

PMMC仪器包括两个高强度磁体，否则是基于“U”形磁体的设计。这些磁体的设计可以用Alnico和Alcomax来完成，以获得更高的场强和矫顽力。在几种设计中，可以在磁极之间设置一个额外的软铁圆柱体，以产生相同的磁场；同时减小空气磁阻以增加场的强度。

控制

在PMMC装置中，由于使用磷青铜制造的弹簧，可以控制扭矩。这些弹簧布置在两个宝石轴承之间。弹簧为引线电流提供通道，以提供进出动圈的电流。可以主要由于色带的延迟来控制转矩。

阻尼力矩

使用铝芯在磁场中的运动，可以在PMMC仪器内产生阻尼扭矩。

因此，指针可以在早期偏转后保持静止。它有助于在没有波动的情况下进行正确的测量。由于线圈在磁场内的运动，可以在铝成型器内产生涡电流。这产生阻尼力，否则产生扭矩以抵抗线圈的运动。指针的偏转将逐渐减小，最后，它将停止在一个永久位置。

指针和刻度

在这种仪器中，指针的连接可以通过动圈来完成。它注意到移动线圈的偏转。它们的推导幅度可以显示在刻度上。仪器内的指针可以采用轻质材料设计。因此，它可以通过线圈的运动简单地偏转。有时，视差误差可能发生在设备内，通过适当地布置指针的刀片可以简单地减少视差误差。

造成PMMC错误的不同原因是什么？

在PMMC仪器中，由于温度效应以及仪器的老化，可能会出现不同的误差。误差可能是由仪器的主要部件引起的，如磁铁、温度效应、动圈和弹簧。

因此，当使用动圈串联连接淹没电阻时，可以减少这些误差。这里，淹没电阻只不过是包含较少温度系数的电阻器。这个电阻可以减少温度对动圈的影响。

扭矩方程式

PMCC仪器中涉及的方程式是扭矩方程式。偏转转矩是由于线圈的运动而引起的，这可以用下面所示的方程来表示。

Td=NBLdl

哪里

“N”是线圈的匝数

“B”是气隙内的通量密度

“L”和“d”是表面的垂直长度和水平长度

“I”是线圈中的电流

G=NBLd

可以向移动线圈提供恢复扭矩，该恢复扭矩可以用弹簧来完成，并且可以表示为

Tc=Kθ（'K'是弹簧常数）

最终偏转可以通过以下公式进行Tc=Td

将上述方程中的Tc和Td的值代入，则我们可以得到

Kθ=NBLdl

我们知道G=NBLd

Kθ=Gl

θ=Gl/K

I=（K/G）θ

从上面的方程中，我们可以得出结论，偏转力矩可以与线圈中的电流成正比。

PMMC仪器的优点

优点是

  • 仪器中的刻度可以正确划分
  • 它不会因为磁滞而产生损耗。
  • 它使用更少的电力
  • 它不受杂散磁场的影响。
  • 高精度
  • 它被用作具有适当电阻的电压表/电流表。
  • 该仪器可以测量不同范围的电压和电流
  • 该仪器采用搁架屏蔽磁铁，适用于航空航天

PMMC仪器的缺点

缺点是

  • 它只适用于DC
  • 与其他替代仪器相比，它很贵
  • 它很精致
  • 它显示了一个错误，因为永磁体中的磁损耗

PMMC仪器的应用

应用程序是

  • 电流表
  • 电流计
  • 欧姆计
  • 电压表

常见问题解答

1). PMMC仪器的功能是什么？

用于测量电流和直流电压

2). 为什么PMMC不使用AC？

这些仪器测量平均值，AC的值为零。这个仪表的指针不动。

3). PMMC的工作原理是什么？

它的工作原理是电磁效应

4). 什么是偏转扭矩？

在基于整个仪器的电流的刻度上使指针转向一边的扭矩。

因此，这一切都是关于PMMC仪器的概述。这些仪器最适合测量直流电和电压。这些仪器灵敏、准确，可以长时间工作，没有维护和缺陷。这里有一个问题，PMMC仪器的替代名称是什么？
