在数字电子学中，计数器用于计数已发生的脉冲或事件的数量。计数器存储数据，并由一组具有施加的时钟信号的触发器组成。计数器能够在计数过程中测量频率和时间。这些可以根据应用程序增加内存地址。计数器分为两种类型，即同步计数器和异步计数器。计数器的“mod”表示在对脉冲进行计数之前应应用的状态数。这些应用于各种数字应用，如模数转换器、数字时钟、分频器、定时器电路等。这篇文章都是关于频率计数器的。
什么是频率计数器？
定义：与广泛的无线电频率相关的测试仪器，即数字信号的频率和时间，被称为频率计数器。这些能够精确地测量重复数字信号的频率和时间。这些也被称为频率计，用于测量方波和输入脉冲的频率和时间。这些被用于具有RF范围的各种应用。这些计数器使用预分频器来降低频率并操作数字电路。数字或模拟信号的频率以赫兹为单位显示在显示器上。
当脉冲或事件的数量在特定时间段内发生时，计数器对脉冲进行计数，并将其传输到频率计数器，以显示脉冲的频率范围，计数器设置为零。它非常容易使用和测量频率，并以数字形式显示。这些都可以以更高的精度以负担得起的价格提供。
方框图

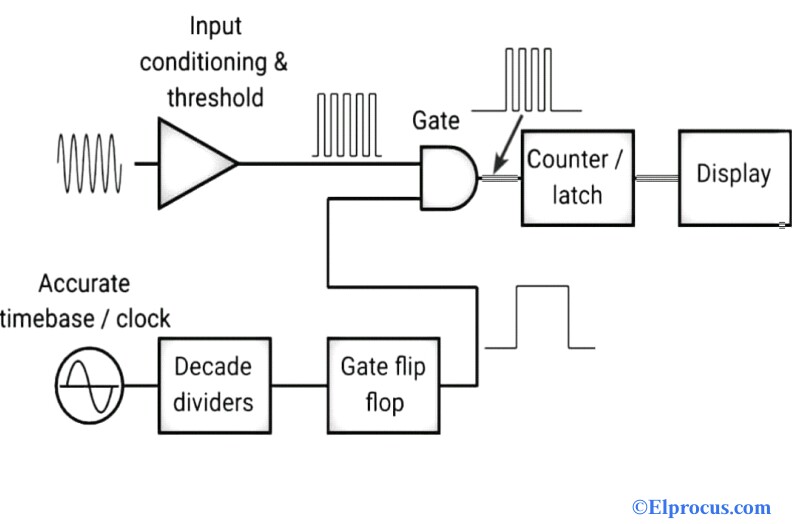

频率计数器框图包含输入信号、输入调节和阈值、与门、计数器或锁存器、精确时基或时钟、十进位分频器、触发器和显示器。
输入
当具有高输入阻抗和低输出阻抗的输入信号被施加到该计数器时，它将被馈送到放大器，以将信号转换为方波或矩形波，用于在数字电路内进行处理。通过使用输入条件和阈值来缓冲和放大输入信号。在此阶段，施密特触发器用于控制由于边缘处的噪声而发生的额外脉冲的计数。为了减少对附加脉冲的计数，可以控制计数器的触发电平和灵敏度。
时钟（精确时基）
时钟或精确的时基对于以精确的时间间隔产生各种定时信号是必要的。它使用高质量的晶体振荡器来控制和精确的定时信号。时钟应用于十进位分频器。
十进制除法器和触发器
由输入信号和时钟信号产生的脉冲被馈送到十进位分频器以对时钟信号进行分频，并且输出被提供给触发器以产生用于主and门的使能脉冲。
大门
来自触发器的精确使能脉冲和来自输入信号的脉冲串被施加到门（and门），以在精确的时间间隔产生一系列脉冲。如果输入信号/输入信号处于1MHz，并且对于1秒门应该打开，则产生100万个脉冲作为结果输出信号。
计数器或闩锁
门的输出被馈送到计数器，以计数输入信号中出现的脉冲数量。锁存器用于在显示数字的同时保持输出信号，同时计数器对脉冲进行计数。它将有10个阶段来计数和保持脉冲。
陈列
计数器和锁存器的输出被提供给显示器以提供可读格式的输出。显示输出信号的频率。最常用的显示器是LCD或LED。由于每个十进制计数器将有一个数字，并且相关信息显示在显示器上。
频率计数器电路图

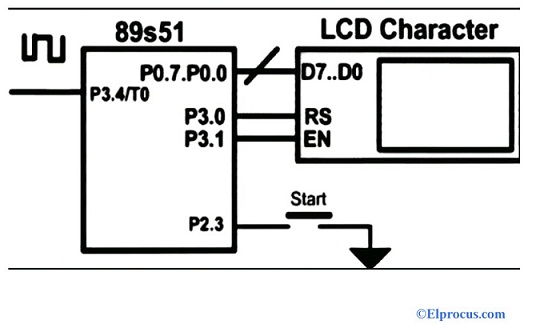

这方面的电路图可以使用两个定时器、计数器、8051微控制器、电位电阻器、方波发生器和LCD显示器来完成。基本电路图如下所示。
频率计数器使用IC555定时器以1秒的精确时间间隔提供时钟信号。Arduino UNO被用作方波发生器。IC 555定时器和方波发生器可以被配置为不稳定多谐振荡器。16×2液晶显示器用于显示输出信号的频率，单位为赫兹。

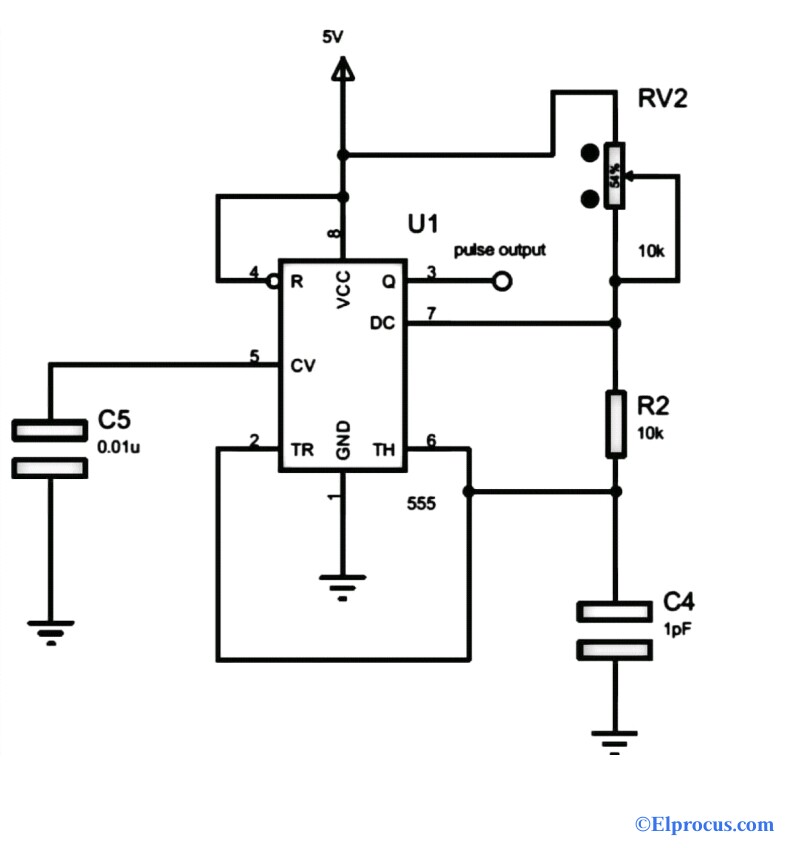

这一电路可以通过使用IC 555定时器和8051微控制器的定时器/计数器来完成。为了产生具有占空比（99%）且具有输出信号的最高时间段的振荡信号，使用IC 555定时器。可以调整阈值和放电电阻器以获得所需的占空比值。占空比的公式为D＝（R1+R2）/（R1+2R2）。
8051微控制器的定时器/计数器用于生成以赫兹为单位的脉冲频率。由于8051具有两个定时器，其充当定时器0和定时器1，并且在模式0和模式1中操作。计时器0用于产生时间延迟。通过使用定时器1对从方波发生器输出的脉冲进行计数。
使用IC555定时器的频率计数器的电路设计如下所示。
频率计数器电路工作原理
从方波发生器产生的脉冲被馈送到8051的计数器/定时器。它在两种模式下工作，以产生时间延迟并对脉冲进行计数。8051的计数器/定时器以一定时间间隔对来自输入信号的脉冲数量进行计数。计数器的输出被提供给16×2 LCD显示器，以显示特定时间间隔的信号频率（周期数/秒），单位为Hz。这就是频率计数器的工作原理。
频率计数器工作
频率计数器的工作可以从上面的电路图中解释。方波发生器（Arduino UNO）产生的脉冲被提供给8051微控制器的引脚3.5（端口3）。8051的引脚3.5用作定时器1，并配置为计数器。TCON TR1位可以设置为高电平和低电平以对脉冲进行计数。最终计数存储在TH1和TL1寄存器（定时器1）中。脉冲的频率可以通过使用公式来计算，
F=（TH1 X 256）+TL1
为了转换以赫兹为单位的脉冲值，将所得值乘以10，即以每秒周期为单位的频率。在频率计数器内进行一些计算后，脉冲的频率显示在16×2 LCD上。
频率计数器的类型
脉冲的频率可以通过使用两种类型的频率计数器来测量。他们是，
- 直接计数频率计数器
- 倒数频率计数器。
直接计数频率计数器
这是测量输入脉冲频率的最简单方法之一。在对每秒输入脉冲的周期数进行计数后，可以通过使用简单的计数器电路来计算频率。这种传统方法仅限于测量低频分辨率。为了获得最高分辨率，可以扩展选通时间。例如，要在1MHZ下测量分辨率，那么一次测量需要1000秒的时间。
互易频率计数器
这种方法被用来克服直接计数方法的缺点。它测量输入脉冲的时间周期，而不是计算每秒的周期数。脉冲的频率可以通过使用F＝1/T来计算。最终的频率分辨率取决于时间分辨率并且与输入频率无关。它可以非常快速地以最高分辨率测量低频，并通过调整触发电平来降低噪声。它测量输入脉冲的时间周期（包含几个周期），并保持足够的时间分辨率。这可以以低成本进行。
其他类型的频率计数器有
- 工作台频率计数器用于电子测试设备
- PXI频率计数器以PXI格式显示频率，用于测试和控制系统。
- 手持式频率计数器
- 使用数字万用表的频率计数器
- 面板仪表
优势
这个频率计数器的优点是
- 它以精确的时间间隔测量方波发生器产生的脉冲的频率。
- 这些被广泛用于测量射频范围内的频率
- 这些计数器非常快速且容易地提供精确的频率值。
- 根据应用情况，它具有成本效益。
- 确保所有频率都在指定频带内传输。
应用
这个频率计数器的应用是
- 用于确定从方波发生器获得的脉冲的频率。
- 用于非常精确地测量脉冲频率
- 测量线路上发射机和接收机的输入信号频率
- 由于时钟脉冲而用于数据传输。
- 可以测量振荡器的频率
- 用于射频范围
- 检测高功率数据传输的频率
常见问题解答
1). 频率的单位是多少？
信号的频率以赫兹（HZ）为单位测量
2). 频率计数器有什么用？
这些用于测量方波发生器或振荡器产生的信号的精确频率。
3). 什么类型的计数器用于测量高频？
同步和异步计数器用于测量高频。
4). 你说的mod计数器是什么意思？
Mod计数器或模数计数器被定义为通过施加时钟信号对脉冲进行顺序计数的状态数。
5). 频率计数器的两种方法是什么？
方法有直接计数和倒数
因此，这一切都是关于频率计数器的定义、框图、电路图、电路设计、工作原理、类型、优点和应用。这里有一个问题要问你，频率计数器的缺点是什么？
