电力线载波通信（PLCC）或电力线通信（PLC）可以通过使用供电网络作为通信网络来经济且快速地构建系统。PLCC网络技术使用现有的电力线作为其通信介质，无需安装电线，即可实现插入交流电源的产品之间的连接。电力线载波通信是一种使用最少资源同时提供最大效益的网络技术。它被广泛用于工业通信目的。下文将对PLCC进行简要说明。


什么是电力线载波通信？

电力线载波通信或电力线通信是用于发送和接收信号（即通信信号）的技术之一。电力线载波通信的简称是PLCC，它也被称为主通信、电力线数字用户线和电力线网络。频移键控（FSK）、幅度移位键控（ASK）、OFDM（正交频分复用）和相移键控是用于通信目的的一些调制技术。

电力线载波通信电路图

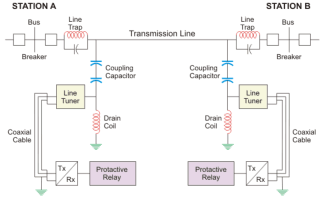

电力线通信的电路图由同轴电缆、保护继电器、传输线、线路陷波器、线路调谐器、漏极线圈和耦合电容器组成。电力线通信的电路图如下图所示。

Power Line Carrier Communication Circuit Diagram
电力线载波通信电路图

同轴电缆：同轴电缆是一种以低损耗传输高频信号的电缆。

保护装置：该装置用于保护陷波器或线路陷波器免受损坏。

线路陷阱：线路陷波器用于防止载波信号功率的不希望的损耗，并且还防止载波信号的传输。线路陷波器也称为陷波器，可用于宽带频率和窄带频率阻塞应用。

线路调谐器：线路调谐器与耦合电容器串联连接。

排水盘管：上图中漏极线圈的目的是为载波频率和电源频率提供高阻抗和低阻抗。

耦合电容器：耦合电容器的功能是为电源频率和载波信号提供高阻抗和低阻抗。

电力线载波通信发射机和接收机框图

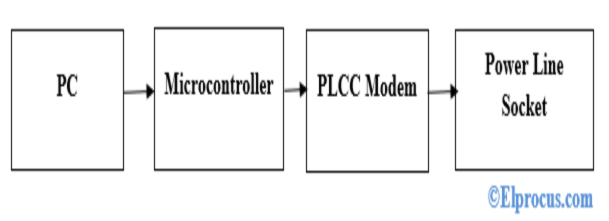

PLCC变送器的框图由PC、微控制器、PLCC调制解调器和电源线插座组成。PLCC变送器的框图如下图所示。

Power Line Carrier Communication Diagram
电力线载波通信图

个人电脑：PC位于PLCC发送器块中，充当发送器和接收器的主机。

微控制器：微控制器用于控制家用电器

PLCC调制解调器：PLCC调制解调器是一个电力线载波通信模块，用作收发器。

为了控制家用电器，该命令由计算机发送到微控制器。微控制器接收命令并将信息转换为串行数字信号。之后，串行数字数据被发送到PLCC调制解调器。串行数字数据信号由PLCC调制解调器转换为ASK信号（幅移键控），并且该ASK信号数据被合并到电力线插座中。

Power Line Carrier Communication Receiver Block Diagram
电力线载波通信接收机框图

上图是可编程逻辑控制器的接收器框图。在接收器部分，电源线插座向PLCC调制解调器提供ASK信号。PLCC调制解调器将接收到的ASK信号转换为串行数字信号，并将数字信号数据发送到微控制器，以向继电器驱动器发出命令，从而控制特定设备。

电力线通道特性

PLCC通道特性为

特性阻抗：传输线特性阻抗由下式给出

Z<sub>0=√L/√C

其中“L”是电感，“C”是电容。电感的单位是Henry（H），电容的单位是Farad（F）。对于电力线通信，其范围从300欧姆到800欧姆不等。

衰减：衰减是以分贝（dB）为单位测量的，由于阻抗失配、耦合、限制性损耗和任何其他损耗，衰减损耗发生在线路陷波器、调谐器和电力线中。

噪音：在接收端，信噪比（S/N）较高。

带宽：带宽范围为1000赫兹至1500赫兹（用于中继目的），带宽范围为500赫兹至600赫兹（用于频移键控）。

电力线网络适配器

一些最好的电力线网络适配器是

Actiontec 500公司：它的结构非常紧凑，而且缺乏千兆以太网支持

Linksys PLEK 500系列：它提供了相对较低的延迟，并且经常覆盖两个套接字。它没有直通出口

网络设备PLP 1200-100PAS：它保持了长距离的速度，并且其节能模式会导致下降

Comtrend桥：它非常适合安全摄像头系统

Comtrend GCA 6000公司：它使用了不太流行的ghn协议，无法与有线电视或互联网配合使用

Zyxel-AV2000公司：它相对容易配置，并提供了良好的真实世界性能

TP链路AV1000：它不会阻塞其他插座，并具有内置双频Wi-Fi功能

TP链接AV1300：它适用于流式传输4K视频

应用

电力线载波通信的应用有

  • 输电和配电网
  • 家庭控制和自动化
  • 娱乐片
  • 电信
  • 安全系统
  • 自动抄表
  • 遥测
  • 电话
  • 继电保护

局限性

电力线载波通信的局限性在于

  • 它需要高信噪比
  • 电力线通信不安全

优势

电力线载波通信的优点是

  • 复杂的
  • 可靠性
  • 性价比高的
  • 更低的衰减

常见问题解答

1). PLCC的目的是什么？

在变电站之间，PLCC用于电信、监控和高压保护。

2). 什么是载波通信？

载波通信通过空间携带作为电磁波的高频信号信息。

3). 什么是载波系统？

载波系统是一种传输语音和视频信号信息的电信系统。

4). 承运人的例子是什么？

邮递员就是一个例子。

5). 什么是PLCC插座？

用于PCB和IC之间连接的PLCC插座。

本文讨论了什么是电力线载波通信（PLCC），PLCC的应用、优点、局限性、发射机和接收机框图，以及最佳的电力线网络适配器。这里有一个问题要问你，PLCC的主要缺点是什么？
