计算机端口是外围设备和计算机之间的连接点。这里，外围设备是键盘、打印机、鼠标、闪存驱动器、扬声器等。有不同类型的计算机端口可供使用，其中将外围设备的电缆连接到端口，以允许设备之间的数据传输。本文讨论了一种类型的计算机端口，如VGA连接器以及它的作用。


什么是VGA连接器？

VGA（视频图形阵列/视频图形适配器）连接器是一种计算机端口，用于连接外围设备，以传输视频信号作为输出。这是一种非常著名的标准显示器，由IBM发明并于1987年推出。

VGA Connector
VGA连接器

VGA连接器提供640 x 480分辨率、60 Hz刷新率和16种颜色的彩色显示屏。如果屏幕分辨率降低到320 x 200像素，则将显示256种颜色。VGA使用模拟信号实现更低的分辨率和更低的屏幕显示质量。

VGA连接器引脚配置

VGA连接器的引脚配置包括15个引脚，每个引脚及其功能将在下面讨论。

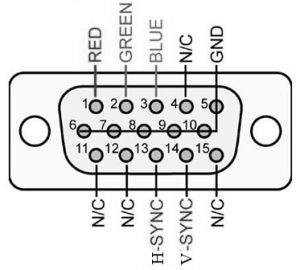

VGA Connector Pin Configuration
VGA连接器引脚配置
  • 引脚1（红色）：红色视频（75欧姆，0.7V峰间）
  • 引脚2（绿色）：绿色视频
  • 引脚3（蓝色）：蓝色视频
  • 引脚4（ID2/RES）：监视器ID位-2或保留
  • 引脚5（GND）：接地引脚
  • 引脚6（RGND）：红色接地
  • 引脚7（GGND）：绿色接地
  • 引脚8（BGND）：蓝色接地
  • 引脚9（键）：图形卡的+5V直流输出
  • 引脚10（SGND）：同步接地
  • Pin11（ID0/RES）：监视器ID Bit0或保留
  • 引脚12（ID1/SDA）：监视器ID位-1/带I2C双向的数据线
  • 引脚13（HSYNC）：水平同步
  • 引脚14（VSYNC）：垂直同步
  • 引脚15（ID3/SCL）：监视器ID Bit-3或I2C数据时钟

功能和规格

这个VGA连接器的功能和规格包括以下内容。

  • 连接器类型为-计算机模拟视频
  • 数据信号是用于DDC数据的I2C数据通道
  • 视频信号为RGB和H&V同步
  • 15个连接器引脚
  • DE15连接器
  • 设计师——1987年IBM
  • 1999年通过DVI取代
  • 它不可热插拔

通常，VGA连接器在插头的任何一面都有一个螺丝，用于将其连接到计算机背面的类似插头。内部的插头包括三个丝束中的不同引脚，这些引脚被放置在计算机背面的孔中。

VGA电缆的识别可以通过观察内部的插头来完成，因为大多数VGA连接器通过显示第15个孔包括14个引脚。根据系统设置，某些引脚将不会出现。

不同类型

有不同类型的VGA连接器市场上有售。VGA连接器的替代名称是RGB连接器、Mini 015、HD15、Mini D15、HDB-15、DB15和Mini sub D15。

公连接器最好的例子是DB13W3、HD15、5BNC、4BNC等。因此，这些类型通常被称为“连接器一”。或者，下一个连接器是HD15内螺纹、HD15外螺纹、HD 15内螺纹或6PIN-Mini Din PS2外螺纹、4BNC外螺纹、5BNC内螺纹、HD 15%内螺纹或USE B外螺纹电缆。

其他一些VGA连接器类型包括VGA分路器、sun DB13W3、VGA适配器、KVM、VGA至BNC分接头、SVGA、VGA至RCA分接头、BNC至BNC分线电缆。这些电缆有一些不同的连接。

属性

这个VGA连接器的属性包括以下内容。

VGA连接器或电缆在市场上有不同尺寸，从0.75英尺到30英尺以上不等。此外，这些电缆也有各种颜色可供选择，如米色和黑色。

此外，这些电缆包括双重或三重屏蔽。根据类型和长度的不同，这些连接器有不同的价格。根据要求，有不同的电缆用于不同的目的。这些电缆的价格从低到高不等，每个连接器的价格从10美元到400美元不等。

如何选择VGA连接器？

VGA连接器的选择可以根据以下不同的参数来完成。

基于质量

连接器的质量可以通过品牌名称来决定，这会对质量产生很大影响。VGI连接器的流行品牌有有线电源、RS Pro、Matrox和StarTech。

基于长度

连接器的长度可以防止视频信号质量下降，因此需要尽可能多地使用短电缆。这样可以保护电缆不受信号干扰。

镀金连接器引脚

连接器的引脚可以涂上金色，与铜相比，它的导体性能更好。金色涂层确保数据传输速度非常快，信号更强。

信号干扰防护

RF和EM等信号可能会通过VGA连接器电缆中的信号进行干扰。因此，为了减少这种麻烦，设计师必须设计具有不同涂层的电缆，以进行材料屏蔽。这种质量保证了在电缆导线中传输数据时，任何信号都不会中断。

公对母/公对公电缆

根据公对母或公对公等要求仔细选择电缆。例如，像HD15 SVGA这样的公对公电缆与铁氧体磁珠一起使用，而公对母电缆用于连接笔记本电脑，而当您需要将电缆长度延长到现有电缆时，则需要公对母连接器。

VGA连接器的类型

VGA连接器有公连接器和母连接器两种，其中引脚或插头称为公连接器，插座或孔称为母连接器。VGA连接器根据连接器性别的位置进行识别。

根据所使用的确切电缆类型和在计算机上建立连接所需的确切模式，或者在显示器的另一端，您可能需要不同的VGA适配器、分路器和扩展器来为特定系统建立正常连接。

可用的性别VGA连接器包括以下内容。

  • 公对公
  • 男性到女性
  • 女性到男性
  • 女性对女性

如何使用VGA连接器连接电脑和电视

用户可以通过监视器使用台式计算机。桌面显示器允许您注意操作系统GUI和不同的软件应用程序，如文档输入、游戏等。

平板显示器有两种，如LED和LCD。这些显示器可以通过VGA、HDMI、DVI、USB-C或显示端口连接器连接到计算机。较旧的连接是DVI和VGA，而USB-C、显示端口和HDMI则较新。

使用VGA接口将电脑连接到电视可以按照如下方式进行。下面将讨论分步程序。

可以使用VGA接口连接电视和电脑。将连接器的一端连接到电视端口，另一端连接到电脑。

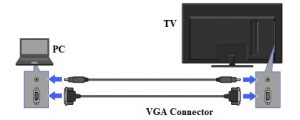

VGA Connector to Connect PC & TV
VGA连接器，用于连接电脑和电视
  • 将3.5毫米的音频电缆连接到电脑的耳机插孔。将音频电缆的一端连接到电视扬声器的音频端口。
  • 单击计算机上的“开始”按钮，选择“控制面板”
  • 单击显示选项并调整分辨率。
  • 选择电视&可以在显示器的下拉框中访问此选项。

优势

这个VGA连接器的优点包括以下内容。

  • 通过使用VGA电缆，可以轻松连接各种电子设备，如电视、电脑、CRT显示器等。
  • 它还通过快速反应和流畅的动作为您提供支持和帮助。

缺点

这个VGA连接器的缺点包括以下内容。

  • 它提供的分辨率较低
  • 它不支持音频和4K超高清媒体播放器
  • 对于现代电脑和笔记本电脑来说，它已经过时了

何时使用/应用

VGA连接器主要用于电子领域中的多种用途。这个VGA连接器的应用包括以下内容。

  • 当你需要将笔记本电脑固定到投影仪或电视上时，它最常被使用。但是，如果你的显示器在那之后包含HDMI/DVI输出，通常最好通过这种连接进行固定。如果输出设备只包括一个VGA端口，那么这根电缆会给你一个很好的反射。
  • 在不同的电子设备中，VGA被用作显示器和计算机、电视和计算机、笔记本电脑和计算机之间连接和传输信号的连接器。
  • 它被用作电视、视频卡、笔记本电脑、显示器等的连接器。

因此，这一切都是关于VGA连接器的概述，该连接器的主要功能主要用于将计算机连接到投影仪、电视或监视器的显示设备。目前，我们通常可以找到这种连接器，它正在通过HDMI、DVI、连接器和显示端口电缆进行更改。这里有一个问题要问你，VGA连接器和HDMI之间有什么区别？
