与非门（NOT-AND）是一种逻辑门，其工作原理类似于通过NOT门的AND门。在这里，AND门的输出可以通过NOT门反转。结果，当与非门的所有输入都为高电平时，只有它给出低输出。这些门用于设计广泛的逻辑功能，如D触发器和SR锁存器。因此，本文对CD4011与非门及其工作原理进行了概述。


什么是CD4011与非门？

CD4011 IC是一种可象限的两输入NAND门IC，在单个芯片内包括四个NAND门。该门使用的逻辑是CMOS，其中所有输入和输出的设计可以基于CMOS逻辑的电压电平来完成。

此IC用于执行NAND逻辑，否则您也可以使用4个逻辑门的组合来实现AND/OR操作。CD4011 NAND门集成电路通过直接执行NAND门功能为系统设计者提供支持，并补充现有的CMOS门系列。

ding="async" class="size-medium wp-image-41317" src="https://uploads.9icnet.com/images/aritcle/20230518/CD4011-NAND-Gate-300x188.jpg" alt="CD4011 NAND Gate" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
CD4011与非门

这些IC有不同的封装形式，如14铅密封DIL（双列直插式）陶瓷、14铅DIL塑料、14铅小外形和14铅薄收缩小外形封装。

引脚配置

CD4011与非门的引脚配置如下所示。该IC包括14个引脚，其中每个引脚及其功能将在下面讨论。

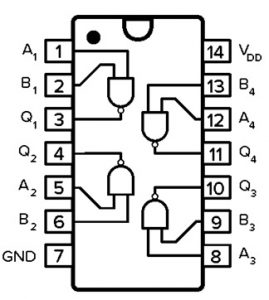

CD4011 IC Pin Configuration
CD4011 IC引脚配置
  • 引脚1（输入A）：此引脚是第一个NAND门的输入A
  • 引脚2（输入B）：此引脚是第一个NAND门的输入B
  • 引脚3（输出J）：这是第一个NAND门的o/p J引脚
  • 引脚4（输出K）：这是第二个NAND门的o/p K引脚
  • 引脚5（输入C）：这是第二个NAND门的输入C引脚
  • 引脚6（输入D）：这是第二个NAND门的输入D引脚
  • 引脚7（GND）：这是GND引脚
  • 引脚8（输入E）：这是第三个NAND门的输入E引脚
  • 引脚9（输入F）：这是第三个NAND门的输入F引脚
  • 引脚10（输出L）：此引脚是第三个NAND门的输出L引脚
  • 引脚11（输出M）：这是第四个NAND门的输出引脚M
  • 引脚12（输入G）：这是第四个NAND门的输入引脚G
  • 引脚13（输入H）：这是第四个NAND门的输入H引脚
  • 引脚14（VCC/VDD）：此引脚连接5V电源

规格和功能

这个CD4011与非门的特点和规格包括以下内容。

  • 带四路封装的2输入NAND门
  • 工作电压为5V
  • 高量程o/p电流为1.5 mA
  • 低范围o/p电流为1.5mA
  • 传播延迟所花费的时间为60纳秒
  • 工作温度范围为-55摄氏度至+125摄氏度
  • 可用的软件包有14针GDIP、PDIP和PDSO
  • 传播延迟时间为60纳秒
  • 缓冲的i/ps和o/ps
  • 一致的对称o/p特性
  • 在整个封装温度范围内，18 V时的输入电流最大为1µA，在25°C和18 V时为100 nA
  • 在20V的静态电流下，进行100%测试
  • 参数额定值为5V、10V和15V
  • 安装类型为通孔
  • 400B系列
  • CMOS技术
  • 双端子位置
  • NAND逻辑功能
  • CD4011B零件号
  • CD4000技术系列
  • 最小VCC为3V
  • 最大VCC为18V
  • 4个通道
  • 每个通道的输入-2
  • 引脚的最大电流为6.8 mA
  • 引脚的最大电流为–6.8 mA
  • 输入类型为典型的CMOS
  • 输出类型为推拉
  • 标准速度>50ns
  • 最大数据速率为8Mbps
  • 工作温度范围为-55至125摄氏度

替代品和等价物CD4011 NAND门为NTE4011、HCF4011、MC14011、HEF4011或TC4011。具有两个输入NAND门的替代IC是：；4572、4093、40107、74HC00、74HC01和74HC03。

如何使用CD4011 NAND门？

正如我们已经讨论过的NAND门。因此，CD4011 IC包括4个NAND门。下面给出了表格形式及其逻辑函数。

输入

 输入

输出

L

 L H

L

H

 H
H L

H
H H

L

根据上面的表格形式，我们可以得出结论，如果两个输入都是高的，那么只有输出是低的，否则它是高的。

CD4011 IC包括用于总共4个NAND门的12个I/O引脚。因此，该IC可以通过简单地将VDD引脚连接到正极引脚而将负极电源连接到GND引脚来简单地使用。

该IC以+5V工作，其中该芯片在o/p上的输出电压将等于该芯片的工作电压。一些版本的NAND门IC可以工作到20V。在上述CD4011与非门IC中，输入引脚用A&B表示，而输出引脚用“Q”表示。

CD4011与非门即蜂鸣器电路的应用电路图如下所示。
在上述蜂鸣器电路中，两个CD4011与非门起着至关重要的作用。该电路设计非常简单，用于在医院、消防队、警察局等需要指示和报警的地方产生嘟嘟声。

这些电路设计、使用非常简单，并且需要较少的维护。因此，这个蜂鸣器电路是用CD4011双输入NAND门IC设计的。

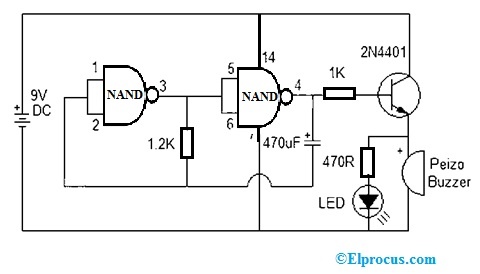

Beeper Circuit using CD4011 NAND Gate IC
使用CD4011与非门IC的蜂鸣器电路

构建该蜂鸣器电路所需的组件主要包括面包板、9V电池、连接线、CD4011 IC、2N4401 NPN晶体管、压电蜂鸣器、470uF电容器、5mm LED和1k、1.2k和470欧姆等电阻器。

这种与非门IC被用于不同的电子电路中，因为它的性能类似于与非门。一旦你想像逻辑反相器一样使用它，那么这个IC中的NAND门就可以像NOT门一样工作。因此，它被用于任何需要高速NAND操作的地方。该IC包括基于高速的应用所需的较少转换时间。

在上述电路中，两个NAND门IC像不稳定多谐振荡器一样连接，因为该IC引脚4处的o/p不断变低和变高。这是连续地打开和关闭晶体管，以驱动压电蜂鸣器。因此，该蜂鸣器将发出嘟嘟声，电路中的发光二极管将持续闪烁。

该蜂鸣器电路用于定时器、报警装置，用于报警和指示。

CD4011与非门在哪里使用？

根据前面的讨论，CD4011 NAND门IC包括四个NAND逻辑门。这些门有助于实现其他逻辑门，如AND、OR和NOT。该IC适用于需要高速NAND门输出的情况，因为该IC提供低于60ns的输出。

为了制造高速工艺，我们需要一个总是经过较少过渡时间的电路。因此，建议在高频系统中使用逻辑门。这个CD4011与非门的应用包括以下内容。

  • 解码器
  • 安全恒温器
  • 多路复用器
  • 数字锁
  • 逻辑门
  • 基于AV的发射器和接收器
  • 音频播放器
  • 便携式音频底座
  • AV接收器
  • MP3播放器/录音机
  • 家庭影院
  • 用于蓝光播放器
  • PDA或个人数字助理（PDA）

因此，这一切都是关于CD4011 NAND Gate数据表的概述。该IC属于CD40xx CMOS系列，并且该IC具有4个独立的NAND门。该NAND门IC广泛用于多个电路中，通过将该门连接到NOT门，该IC可以用作逻辑反相器。对于高速应用，由于转换时间较短，该IC是合适的。这里有一个问题要问你，这个CD4011 NAND门的不同封装是什么？
