高压MPSA92晶体管可以以极低的触发电压（如5V）切换高达300V的负载。因此，由于这种特性，这种晶体管被用于数字电子，因为它的工作电压为5V。通常，晶体管像放大器或开关一样使用，但由于增益值较小，该晶体管仅用于开关。


除此最大额定电压外，该晶体管的工作速度为50MHz，输出电容为3pF以下。本文概述了MPSA92 PNP晶体管、引脚、功能、规格、电路和应用。

什么是MPSA92晶体管？

MPSA92晶体管是一种双极结型晶体管，设计用于基于高压的应用。这种PNP晶体管有不同的封装，但除了其他封装外，大多数设计者都使用TO-92封装。

ding="async" class="size-medium wp-image-41571" src="https://uploads.9icnet.com/images/aritcle/20230518/MPSA92-Transistor-300x188.jpg" alt="MPSA92 Transistor" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
MPSA92晶体管

与另一种通用晶体管相比，这是一种独特的晶体管，因为它从集电极到发射极的最大电压为300V。此外，基于制造，晶体管中集电极端子的最大电流为200mA至500mA。

引脚配置

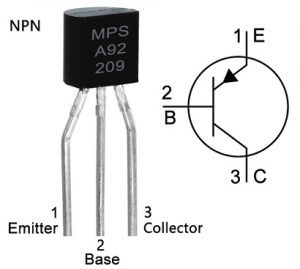

这个MPSA92晶体管的引脚配置符号如下所示.这种晶体管包括像普通晶体管一样的三个端子，例如发射极（E）、基极（B）和集电极（C），其中每个端子及其功能将在下面讨论。

MPSA92 Transistor Pin Configuration
MPSA92晶体管引脚配置
  • 引脚1（发射器）：该发射极端子连接到GND，在GND处电流通过该端子排出。
  • 引脚2（底座）：该端子用于通过控制晶体管偏置来接通/断开晶体管。
  • 引脚3（收集器）：该集电极端子连接到负载，其中电流在该端子中提供。

功能和规格

这个MPSA92晶体管的特点与规格包括以下内容。

  • 这是一个PNP型晶体管，具有高电压
  • 从集电极端子到发射极或VCE的电压为300 V
  • 从集电极到基极端子或VCB的电压为300V
  • 从发射极到基极或VBE的电压为5V
  • 集电极电流（IC）为500mA
  • 当IC=10mA时，典型直流增益或hFE为40
  • 转换频率为50MHz
  • 可用的软件包是To-92
  • 最大集电极电流（IC）范围为200mA至500mA
  • 集电极到发射极电压（MAX）或VCE为300V
  • 集电极到基极电压（MAX）或VCB为300V
  • 发射极到基极电压（最大值）为5V
  • 集电极耗散（最大）或Pc为625 mW
  • 转换频率（Max）或fT为50 MHz
  • 最大和最小直流电流增益或hFE范围为25至40
  • 最高工作温度范围为-55至+150摄氏度

等效NPN MPSA92晶体管是MPSA42。等效PNP MPSA92晶体管为NTE288、MPSA43、KST92（SMD）、2SC3468和2SA1371，其他PNP晶体管为BD136、2N6107、SA1943等。MPSA92 PNP晶体管的SMD版本r是；MMBTA92（SOT-23）、KST92（SOT-23）和PZTA92（SOT-223）。

如何使用MPSA92晶体管/电路图

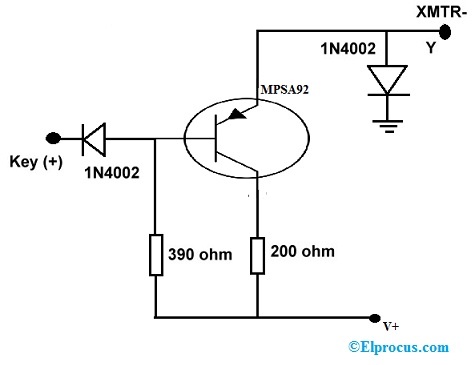

使用MPSA92晶体管的负键控反相器电路如下所示。在连续波雷达系统中，所有电路的设计都可以用一个正键来完成，这样任何电子键盘手都可以使用它们。但是，老式电台中的许多发射机/收发机使用负键控或网格块键控。

因此，下面的负钥匙转换电路利用基于高电压的PNP MPSA92晶体管来切换（钥匙）基于负钥匙的老式发射器，同时在钥匙的输入端提供正电压。构建这种负键控电路所需的组件包括：；MPSA92晶体管、限流电阻器（200欧姆）、偏置电阻器（390欧姆）、保护二极管（1N4002）、正电压电源和负键盘发射器（XMTR）。

Negative Keying Inverter with MPSA92 Transistor
带MPSA92晶体管的负键控逆变器

当钥匙打开时，MPSA92晶体管的集电极到基极结被反向偏置，因此整个晶体管没有电流流动。当该PNP晶体管被关断时，则没有电流流过390或200欧姆的电阻器。因此，它们之间的电压降为零。

类似地，一旦按下该键，从+Ve电源到GND的390欧姆电阻器上就会有电流流动，因此其两端会有电压降。因此，其中一些电压降会通过200欧姆电阻器到达基极-发射极结，因此现在基极-射极结上会有电压。

因此，这个基极-发射极结是正向偏置的，因此晶体管将导通，并使电流从XMTR流过整个200欧姆的电阻器和晶体管。这在变送器钥匙插孔的帮助下消除了负（-Ve）电压。

如何获得MPSA92晶体管的长期性能？

通过遵循上述规范，这种晶体管可以非常安全地在电路中长期使用。建议使用该晶体管，其最高额定值至少低于20%。集电极到发射极端子的最大电压为300V，因此我们不应将负载驱动到240V以上。该晶体管的存储和工作温度范围必须在-55摄氏度以下至+150摄氏度以上。

在哪里使用MPSA92晶体管/应用

这个MPSA92晶体管的应用包括以下内容。

  • MPSA92晶体管适用于基于高电压的应用，如在300V下工作的电路。
  • 一旦这个晶体管被用作开关，它就会驱动负载从-200mA到-500mA的范围。
  • 此晶体管用作放大器或音频放大器级
  • 它用于50MHz以下基于射频的应用
  • 在UPS（不间断电源）电路中
  • 基于高压的电源电路
  • 基于逆变器的电路
  • 无变压器电源
  • 电池充电器
  • 直流高压开关
  • 音频放大器
  • 计算机电路和电信

请参阅此链接了解更多关于MPSA92晶体管数据表的信息

因此，MPSA92晶体管是PNP型高电压晶体管，由于较小的增益（30）值，其仅用于开关目的。因此，如果你正在寻找一种PNP晶体管来切换高电压，那么它是满足不同应用电路需求的最佳选择。这里有一个问题要问你，NPN和PNP晶体管之间的主要区别是什么？
