什么是线规：图表、测量及其应用
我们知道，电线是用来通过较小的电阻将电流传输到一定距离的。因此，电线的尺寸主要取决于应用，因为如果你需要巨大的功率，电线的大小应该更大。所以，知道。。。
我们知道，电线是用来通过较小的电阻将电流传输到一定距离的。因此，电线的尺寸主要取决于应用，因为如果你需要巨大的功率，电线的大小应该更大。所以，通过线规了解电线在不受伤的情况下可以承载多少电流是很重要的。它用于使用AWG（美国线规系统）编号测量导线的横截面积。因此，本文对线规、图表及其应用进行了概述。
线规的定义？
测量电线的横截面积或直径称为线规。电线的规格决定了整个电线能提供多少电流，电线的电阻以及每单位长度的重量。
使用该仪表时，通常可以在仪表图表上指定导线特性，其中包括其直径、尺寸、面积、每1000英尺欧姆、每磅英尺和以安培为单位的电流容量。这个线规图如下所示。
AWG系统通过为电线分配AWG编号来调节电线的横截面区域。在下图中，编号较少的规格导线直径较大，因此能够承载最大电流。
如何测量线规
一般来说，它们有两种形状，比如圆形或长方形，其中包括穿过形状边缘的凹口，每个凹口都由金属丝尺寸编号冲压而成。这是用来找出金属板的宽度，可以从0.1mm到10mm。

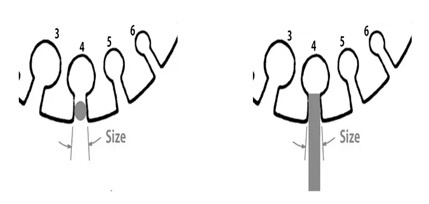

下图显示了缺口上有冲压和不同尺寸的量规。所以，让我们看看如何使用这个量规来测量电线直径，否则就是薄板厚度。
以下步骤涉及测量线规。
- 首先，我们必须检查用于测量仪表的工具是否支持AWG或MWG。
- 夹住测量导线的末端，然后切割护套的边界，露出导线。
- 取下金属丝或金属片，将其放入槽口中。一旦插入，它必须穿过整个缺口。
- 将裸露的电线放入仪表测量工具上的一个孔中，该孔与电线紧密配合。确保不要将其中一根细丝放入非常小的测量孔中，因为它可能会弯曲。
- 在孔的外侧，读取工具上的测量值，以获得导线量规的测量值。
标准AWG规格可根据特定应用所需的货币数量提供。因此，一些常用的AWG规格包括以下尺寸。
- 2号线
- 6号线
- 8号线
- 10号电线
- 12号电线
- 14号电线
线规图表
在以下仪表图表中，有40种不同的仪表尺寸可供选择，包括直径、面积、每磅裸英尺、每1000英尺25°C欧姆和以安培为单位的电流容量。
导线尺寸
下表中的第一列是导线尺寸，用于指定4到40之间的导线尺寸。
直径
直径是导线圆直径的半径长度的两倍。如果AWG尺寸为4，则导线的最大尺寸为，而如果AWG尺寸是40，则导线最小尺寸为。
导线的直径可以用不同的方式表示，如英寸、英里、毫米。这里，1密耳相当于0.0254毫米或0.001英寸。
地区
导线的面积是其横截面的面积。这是通过圆的典型面积a=πr2来计算的。该区域在CM，圆形MIL中指定。圆形密耳是一个面积单位，等于直径为1密耳的圆形的面积单位。导线的CM面积是MIL直径的平方。
每磅英尺
每磅一英尺是指每1磅体重，仪表会给你的英尺数。例如，AWG 4电线是最大的电线，因此它只需要7.918英尺的电线就可以达到1磅的重量。同时，AWG 40导线是最小的导线，因此重量为1磅时使用34364英尺的导线。
金属丝的重量可以通过像每磅英尺这样的上帝测量来确定。因此，如果所需电线的英尺数已知，则将使用它。
每1000英尺欧姆
它是对导线电阻的测量，用于确定导线的电阻。如果电线的尺寸和距离更长，那么更多的电子会相互碰撞&电线的壁。因此，这将产生热量和摩擦力，形成阻力。电阻越大，电流容量就越小。
如果电线的长度更短，那么电阻就会更小。如果导线长度较长，则会产生高电阻。在下表中，您可以观察到1000英尺AWG4导线的电阻为0.2485Ω，而AWG 40导线每1000英尺的电阻为1079Ω。
电流容量（安培）
电线的电流容量可以定义为电线可以安全携带的电流量。较大的电线承载更多的电流，而较小的电线承载更少的电流。在表格形式中，AWG 4导线非常安全地承载59.626 A的电流，而AWG 40导线非常可靠地承载0.014 mA的电流。如果电线中的电流限制增加，电线可能会损坏、熔化或过载。
| AWG电线尺寸 |
直径（MIL） | 地区 （厘米）^2 |
每磅英尺
|
每1000英尺欧姆
|
电流容量（安培）
|
| 4. |
204.4 | 41738.50 | 7.920 | 0.2488 | 59.630 |
| 8. |
128.7 | 16512.26 | 25.24 | 0.7925 | 18.696 |
| 10 | 101.9 | 10383.61 | 31.82 | 0.9987 | 14.834 |
| 12 | 80.8 | 6528.64 | 50.61 | 1.5880 | 9.327 |
| 14 |
64.1 | 4108.81 | 80.39 | 2.5240 | 5.870 |
| 18 |
40.3 | 1624.09 | 203.5 | 6.3860 | 2.320 |
| 20 | 32 | 1024 | 222.7 | 10.1280 | 1.463 |
| 22 |
25.3 | 640.09 | 516.3 | 16.2000 | 0.914 |
| 24 | 20.1 | 404.01 | 817.7 | 25.6700 | 0.577 |
| 28 |
12.6 | 158.76 | 2081 | 65.3100 | 0.227 |
| 32 | 8 | 64 | 5163 | 162 | 0.091 |
| 40 |
3.1 | 9.61 | 34364 | 1079 | 0.014 |
优势
这个线规的优点包括以下内容。
- 可以避免火灾危险
- 为了避免损坏
- 直径较大的电线可以保持凉爽。
- 更大的电线提供额外的好处
缺点
这个线规的缺点包括以下内容。
- 如果使用小尺寸的仪表，那么它可能会因为流过它的巨大电流而损坏。
- 电线的成本因电线中使用的材料而异。
- 灵活性较低。
应用
这个线规的应用包括以下内容。
- 这些用于承载或传输电流。
- 它测量电线的横截面积，这样我们就可以知道电线在不损坏的情况下能提供多少电流。
- 这些用于将两个立体声扬声器连接到一个主要立体声单元，并为设备提供接地线
- 如果使用了错误的仪表，可能会导致导线熔化或过热。因此，所有发展中国家和发达国家的建筑规范都需要检查员或外部机构来确认新设计或结构修改工作使用了正确的规格。
- 18号规格用于灯线和其他低压照明设备。
- 14尺寸主要用于灯具、灯具和15安培照明电路。
- 16尺寸适用于支持13A的延长线。
- 12号非常适合用于厨房、浴室、外部插座等。
- 10号最常用于热水器、干衣机和240V窗式空调。
- 6号适用于承载40至50A的炉灶面
- 4号仪表主要用于60 A保护的电加热器。
线规在电线上是什么意思？
线规主要是指它的厚度。每个仪表都可以用数字表示。数字越小表示仪表越厚，而数字越大表示导线越细。
标准电线是什么规格？
住宅工程中最常见的仪表尺寸为12号和14号。电热水器、电炉、中央空调和电烘干机等大型电器经常使用6号、8号和10号电线。
你能同时使用两根不同规格的电线吗？
不，我们永远不应该使用两种不同规格的电线，因为电线过载可能会导致熔化、过热等。
如何确定线规尺寸？
要确定仪表尺寸，首先需要直径的两倍。因此，如果已将导线的直径计算为0.5英寸，则将该直径值乘以其本身，因此结果值将为0.25。将该结果值乘以导线中的线束数量。
因此，这一切都是关于线规及其应用图表的概述。这样做的主要功能是测量导线的横截面积。因此，了解测量仪来确定电线在不被打碎的情况下能保持多少电流是非常重要的。这里有一个问题要问你，什么类型的线规？
