FRAMOS宣布,它是市场上第一个将Analog Devices的新GMSL3技术集成到嵌入式视觉环境中的公司。


到目前为止,GMSL2(6Gbit/s)是汽车应用的可靠接口。新的GMSL3标准(12 Gbit/s)是Maxim的第三代千兆多媒体串行链路。有了这个接口,图像传感器可以在完整的MIPI CSI-2/D-PHY v1.2规范下运行(4个通道,2.5 每个Gbps),使视觉系统能够以90 fps的未压缩4K分辨率提供流畅的视频流。此外,有了新标准,现在可以集成三个4K流(30fps),通过一根同轴电缆(PoC)进行传输,从而实现平滑、清晰的传感器融合、实时环绕视图或立体3D成像。


FRAMOS FFA-GMSL3-Ser-V1A_Front_Angle_Left

<img data-lazy-fallback="1" decoding="async" src="https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS-FFA-GMSL3-Ser-V1A_Front_Angle_Left.png" alt="FRAMOS FFA-GMSL3-Ser-V1A_Front_Angle_Left" class="wp-image-4474811" width="598" height="598" srcset="https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS-FFA-GMSL3-Ser-V1A_Front_Angle_Left.png 797w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS-FFA-GMSL3-Ser-V1A_Front_Angle_Left.png?resize=150,150 150w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS-FFA-GMSL3-Ser-V1A_Front_Angle_Left.png?resize=300,300 300w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS-FFA-GMSL3-Ser-V1A_Front_Angle_Left.png?resize=768,768 768w" sizes="(max-width: 598px) 100vw, 598px">

GMSL3 FRAMOS功能适配器(FSA)“串行器”根据GMSL2和GMSL3标准将MIPI CSI-2输出流转换为串行数据流,传输速率高达12 Gbit/s,同时还支持GMSL2较低的6 Gbit/s波特率。(图片:FRAMOS)

相机开发人员可以使用FRAMOS传感器模块(FSM)生态系统在实验室和现场验证各种图像传感器。GMSL3可以通过长达14根的电缆传输高帧速率(4K,90帧/秒) 以前所未有的效率测量仪表。该接口非常适合最大MIPI CSI-2(D-PHY)电缆长度不够的应用,同时,非常低的延迟和具有低功耗和低成本的高度鲁棒的电缆是必不可少的。


模块化设计的FSM生态系统开发套件利用MIPI CSI-2(D-PHY),可以无缝升级,与其他接口完全兼容,并且可以轻松定制以适应任何应用。该公司表示,FSM产品组合支持分辨率从1MP到20MP的滚动和全局快门传感器,使客户能够在几乎没有限制的情况下成功地进行概念验证。由于FRAMOS传感器模块生态系统中的几乎任何图像传感器都可以通过GMSL3协议连接,因此该系统在广泛的应用程序中都是灵活的,尤其是那些部署在狭小空间或需要在远距离快速传输高质量视频流的应用程序。


FRAMOS表示,其客户现在可以无缝利用GMSL3在其应用程序中实现更快、更大分辨率和更高数据输出传感器。其SerDes解决方案提供了PixelMate接口的扩展,无缝集成到现有的FSM生态系统中,并可作为标准较短柔性电缆的替代选项。该设计由两个FRAMOS功能适配器(FFA)组成,一个串行器和一个解串器板,通过汽车行业的Fakra同轴电缆连接在一起。这提供了完整的数据带宽(12 Gbps),即使在最大电缆长度下也是如此。

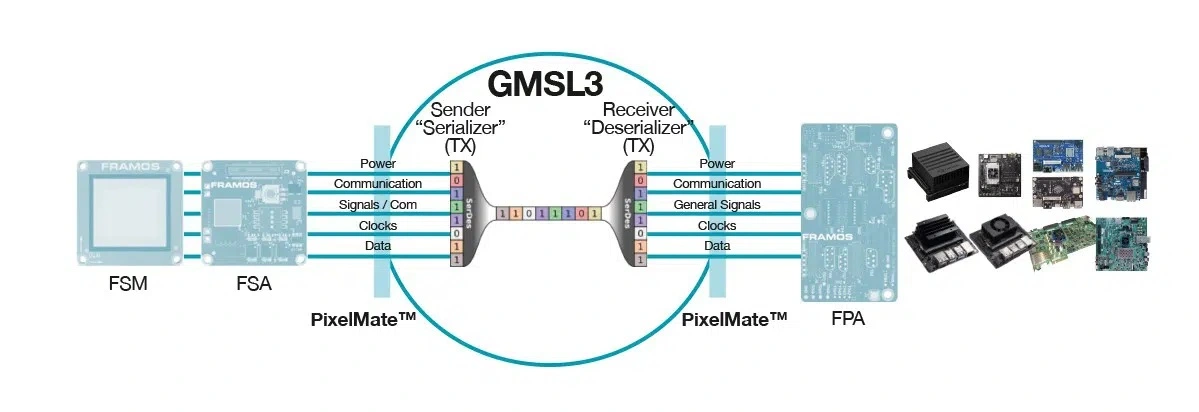

FRAMOS_GMSL3_diagram

<img data-lazy-fallback="1" decoding="async" loading="lazy" src="https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS_GMSL3_diagram.jpg" alt="FRAMOS_GMSL3_diagram" class="wp-image-4474812" width="899" height="309" srcset="https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS_GMSL3_diagram.jpg 1199w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS_GMSL3_diagram.jpg?resize=300,103 300w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS_GMSL3_diagram.jpg?resize=768,264 768w, https://uploads.9icnet.com/images/aritcle/20230423/FRAMOS_GMSL3_diagram.jpg?resize=1024,352 1024w" sizes="(max-width: 899px) 100vw, 899px">

FRAMOS表示,通过其SerDes解决方案,其客户现在可以无缝利用GMSL3在其应用程序中实现更快、更大分辨率和更高数据输出传感器。该设计包括两个FRAMOS功能适配器(FFA),通过Fakra同轴电缆连接在一起,提供全数据带宽(12 Gbps)。(图片:FRAMOS)

两代GMSL标准彼此完全兼容,这意味着GMSL3组件也可以在GMSL2模式下使用上一代的硬件进行操作。除了简单的同轴电缆外,该系统还兼容电缆载波和价格较低的屏蔽双绞线(STP)电缆,其范围可达7 米的全带宽。根据汽车规范,所有GMSL组件都符合ASIL-B/D标准,温度范围从-40°C到+105°C(-40°F到+221°F)。


FRAMOS表示,由于高速数据传输速率和更长电缆长度的最大效率,GMSL3标准目前在嵌入式解决方案领域是无与伦比的。类似的标准,如FPD链路III,在带宽方面是较差的。快速视觉接口,如(10)GigE vision和CoaXPress,专注于简单的系统集成,由于相对较高的成本或功耗,其专业性不足以满足高效嵌入式系统的要求。
