子接口
子接口特性
设备提供的子接口特性，允许用户在设备的单个物理接口上配置多个子接口，提高了组网应用的灵活性。
设备支持在以下物理接口上创建子接口：
以太网接口：系统取子接口号作为子接口的VLANID，它可以同时支持IPX协议和IP协议。
链路层协议为帧中继的广域网接口：链路层协议为帧中继的广域网接口的子接口可以支持IP和IPX网络协议。
链路层协议为X.25的广域网接口：链路层协议为X.25的广域网接口的子接口可以支持IP和IPX网络协议。
ATM接口：ATM接口的子接口网络层只支持IP协议。
配置以太网子接口工作参数
以太网子接口可以解决三层以太网接口不能识别VLAN报文的问题。用户可以在一个以太网接口上配置多个子接口，这样，来自不同VLAN的报文可以从不同的子接口进行转发，为用户提供了很高的灵活性。

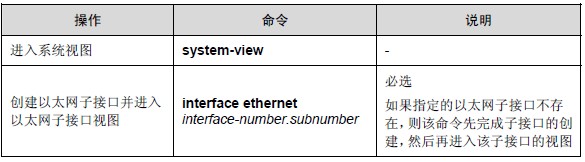

表 配置以太网子接口
说明：
用户使用interface { ethernet | gigabitethernet | ten-gigabitethernet }命令创建子接口时，系统默认不与VLAN相关联；
以太网子接口还可以配置IP和IPX参数，相关配置请参见“IP业务分册”和“IPX分册”。
注意：
在VLAN环境下，
以太网子接口只有在关联了VLAN后才能被激活，正常的收发报文。
本端设备子接口和相连的对端设备的子接口相关联的VLAN必须一致，否则报文将不能正确传输。
配置ATM子接口
(1) 创建ATM子接口

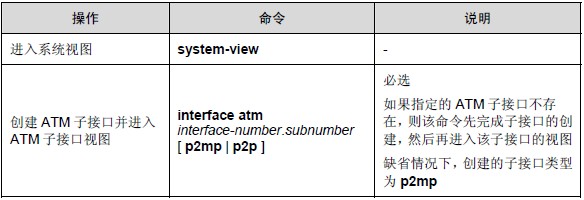

表 创建ATM子接口
(2) 配置相关工作参数
ATM子接口上可以配置：
与所属广域网接口不在同一个网段的IP地址
子接口对应的虚电路
广域网子接口典型配置举例
1. 组网需求
路由器A的广域网接口Serial1/0通过公用帧中继网分别与路由器B和路由器C相连接；
通过在路由器A的Serial1/0上配置子接口使得局域网1可以通过Serial1/0同时访问局域网2和局域网3。
2. 组网图

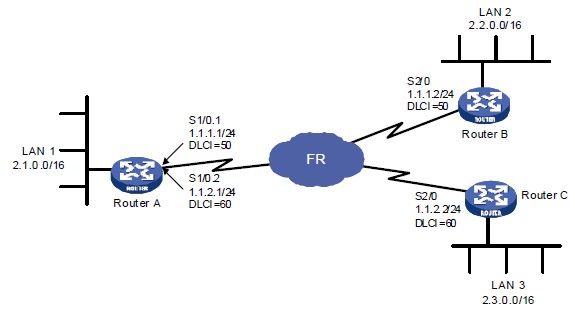

图 配置广域网子接口组网图
3. 配置步骤
(1) 路由器A的配置
# 进入接口Serial1/0的视图。
<Sysname> system-view
[Sysname] interface serial 1/0
# 选用帧中继链路层协议。
[Sysname-Serial1/0] link-protocol fr
# 指定其帧中继终端类型为DTE。
[Sysname-Serial1/0] fr interface-type dte
[Sysname-Serial1/0] quit
# 创建子接口Serial1/0.1，工作在点对点方式。
[Sysname] interface serial 1/0.1 p2p
# 设置Serial1/0.1的IP地址为1.1.1.1/24。
[Sysname-Serial1/0.1] ip address 1.1.1.1 255.255.255.0
# 为Serial1/0.1分配一条DLCI为50的虚电路。
[Sysname-Serial1/0.1] fr dlci 50
[Sysname-fr-dlci-Serial1/0.1-50] quit
[Sysname-Serial1/0.1] quit
# 在接口Serial1/0上，创建子接口Serial1/0.2，工作在点对点方式。
[Sysname] interface serial 1/0.2 p2p
# 设置Serial1/0.2的IP地址为1.1.2.1/24。
[Sysname-Serial1/0.2] ip address 1.1.2.1 255.255.255.0
# 为其分配一条DLCI为60的虚电路。
[Sysname-Serial1/0.2] fr dlci 60
[Sysname- fr-dlci-Serial1/0.2-60] quit
[Sysname-Serial1/0.2] quit
# 配置路由器A到局域网2和局域网3的静态路由。
[Sysname] ip route-static 2.2.0.0 255.255.0.0 1.1.1.2
[Sysname] ip route-static 2.3.0.0 255.255.0.0 1.1.2.2
(2) 路由器B和路由器C的配置与路由器A的配置类似，在此不再赘述。
以太网子接口典型配置举例
1. 组网需求
如下图所示，Host A、Host B和Switch A相连，Host C、Host D和Switch B喜相连。Host A和Host C属于VLAN 10，Host B和Host D属于VLAN 20，要求实现：
路由器子接口Ethernet3/0.10、Ethernet3/0.20、Ethernet4/0.10、Ethernet4/0.20的IP地址分别为1.0.0.1/8、2.0.0.1/8、3.0.0.1/8和4.0.0.1/8；
Host A和Host B之间、Host C和Host D之间能够互相通信，即同一交换机、不同VLAN之间能够互相通信；
Host A和Host C之间、Host B和Host D之间能够互相通信，即不同交换机、同一VLAN之间能够互相通信；
Host A和Host D之间、Host B和Host C之间能够互相通信，即不同交换机、不同VLAN之间能够互相通信。
2. 组网图

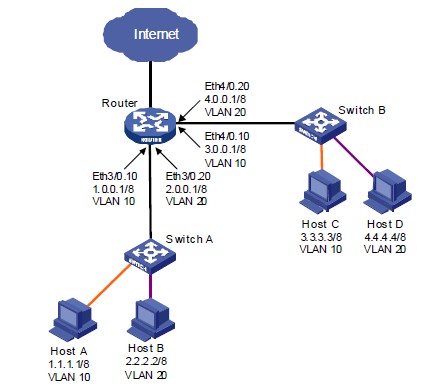

图 配置以太网子接口组网图
3. 配置步骤
(1) 对Router的配置
# 创建并进入以太网子接口（如图所示为Ethernet3/0.10、Ethernet3/0.20、Ethernet4/0.10和Ethernet4/0.20），为其配置IP地址。<Router> system-view
[Router] interface ethernet 3/0.10
[Router-Ethernet3/0.10] ip address 1.0.0.1 255.0.0.0
[Router-Ethernet3/0.10] quit
[Router] interface ethernet 3/0.20
[Router-Ethernet3/0.20] ip address 2.0.0.1 255.0.0.0
[Router-Ethernet3/0.20] quit
[Router] interface ethernet 4/0.10
[Router-Ethernet4/0.10] ip address 3.0.0.1 255.0.0.0
[Router-Ethernet4/0.10] quit
[Router] interface ethernet 4/0.20
[Router-Ethernet4/0.2] ip address 4.0.0.1 255.0.0.0
[Router-Ethernet4/0.2] quit
