使用cubemx设置CAN波特率与实际测得的波特率不一致。
飞扬大哥 提问时间: 2023-07-21 15:55:13 / 未解决|
板子型号：stm32f407zgt6
问题：波特率不一致问题。

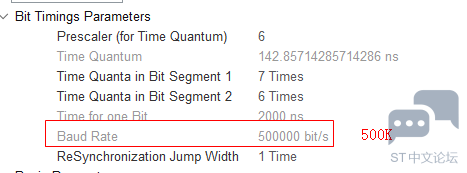

使用cubemx设置一个500k的波特率。设置参数如下：
![使用cubemx设置CAN波特率与实际测得的波特率不一致。 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/093309qhvfnf5vn5byyhky.png "使用cubemx设置CAN波特率与实际测得的波特率不一致。 [相关图片]")

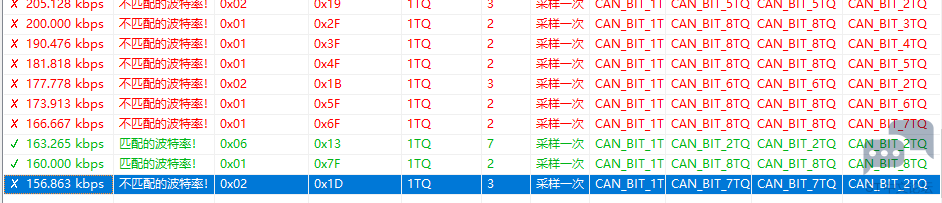

但是使用这个波特率去发送代码，CANalyst-ii怎么也接收不到，最后使用波特率检测工具，发现，实际波特率只有：
![使用cubemx设置CAN波特率与实际测得的波特率不一致。 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/093309xymcrxucmvyxk671.png "使用cubemx设置CAN波特率与实际测得的波特率不一致。 [相关图片]")
不知道问题出在哪？
|
2个回答
废鱼 回答时间: 2023-07-21 16:18:39系统时钟的配置，看一下时钟配置那是否和实际电路板焊接一直。
huanying 回答时间: 2023-07-21 16:38:47500k是你算的，还是直接设置的，如果是直接设置的，建议你自己算一下，主频不一样设置的数值就变了
