OPA211的SHUTDOWN引脚

avatar rui xiao 提问时间: 2023-08-20 12:31:30 / 已解决
Other Parts Discussed in Thread: OPA211

第一次使用OPA211芯片,对SHUTDOWN这个引脚不是很理解,该引脚起什么作用,应该怎样连接呢?


如需获得 OPA211 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

6个回答
  • avatar KW X
    回答时间: 2023-08-20 12:52:22

    亲;这是使能脚,正常使用时,接负电源即可。

  • avatar Kailyn Chen
    回答时间: 2023-08-20 13:16:21

    记得前几天也有人问关于这个引脚的用法,大同小异哈:

    shutdown引脚就是当器件不使用的时候,可以将器件disable,进入低功耗状态,输出为高阻抗,高有效,此引脚电平为高的时候,输出disable,当为低的时候,器件保持正常工作,如果不用此功能的话,可将此引脚直接接在负压轨上-Vcc上。

  • avatar rui xiao
    回答时间: 2023-08-20 13:39:03

    可是如果没有负电压呢?还有SOP封装与MSOP封装8引脚并不相同,SOP封装的话8引脚悬空就可以了吗?

  • avatar KW X
    回答时间: 2023-08-20 14:07:59

    亲;接到IC的负电源脚即可,不要悬空。

  • avatar rui xiao
    回答时间: 2023-08-20 14:26:50

    越看越有点糊涂了,有两个问题想请教:

    1.负电源,也就是V-这个引脚,可以接GND吗?

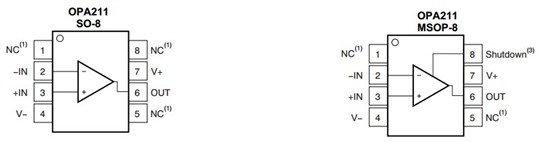

    2.这是opa211手册上的两个引脚图

    两个芯片的封装是不相同的,他们的第8引脚也不相同,SO封装的8脚为NC,MSOP封装的8脚为shutdown,这两种芯片在使用时是不是SO封装的话就悬空,MSOP封装的话就接在V-呢?????

  • avatar rui xiao
    回答时间: 2023-08-20 14:44:47

    请问OPA211可以使用单电源供电吗,V-接地的话可以吗?
